ОБРАЩАЕМ ВАШЕ ВНИМАНИЕ,ЧТО:

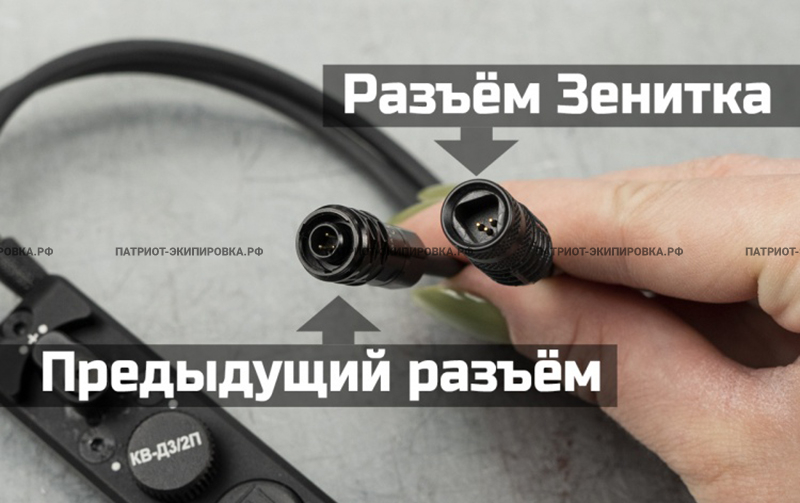

К ТЕКУЩИМ ИЗДЕЛИЯМ ИДУТ КНОПКИ ТОЛЬКО С НОВЫМ РАЗЪЁМОМ (РАЗЬЁМ "ЗЕНИТКА" В2.0.).
К БОЛЕЕ РАННИМ ВЕРСИЯМ ИЗДЕЛИЙ ИДУТ КНОПКИ "ПРЕДЫДУЩАЯ ВЕРСИЯ РАЗЪЁМА".

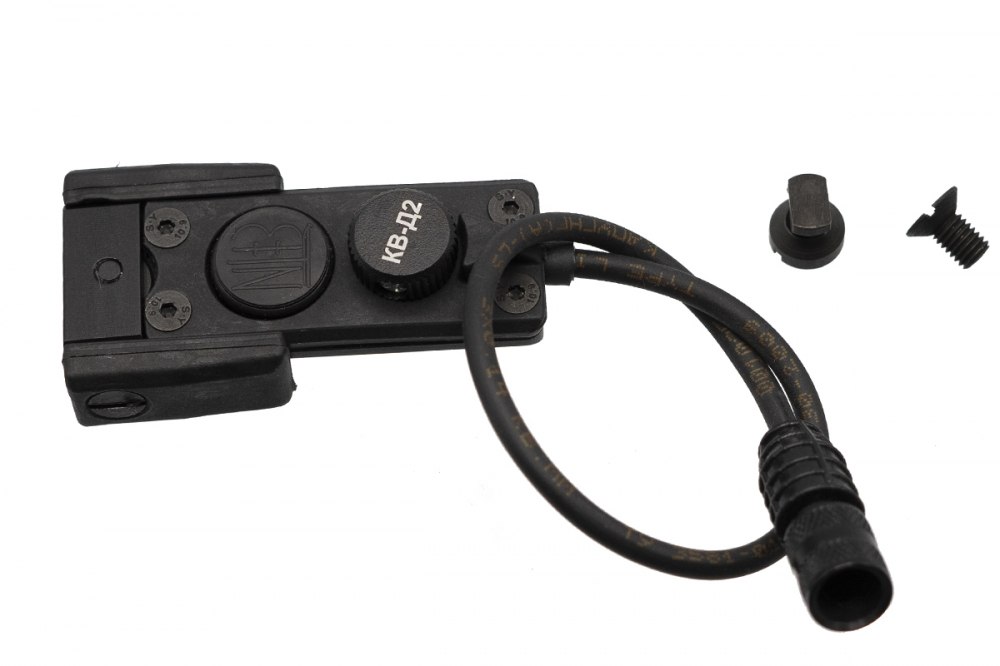

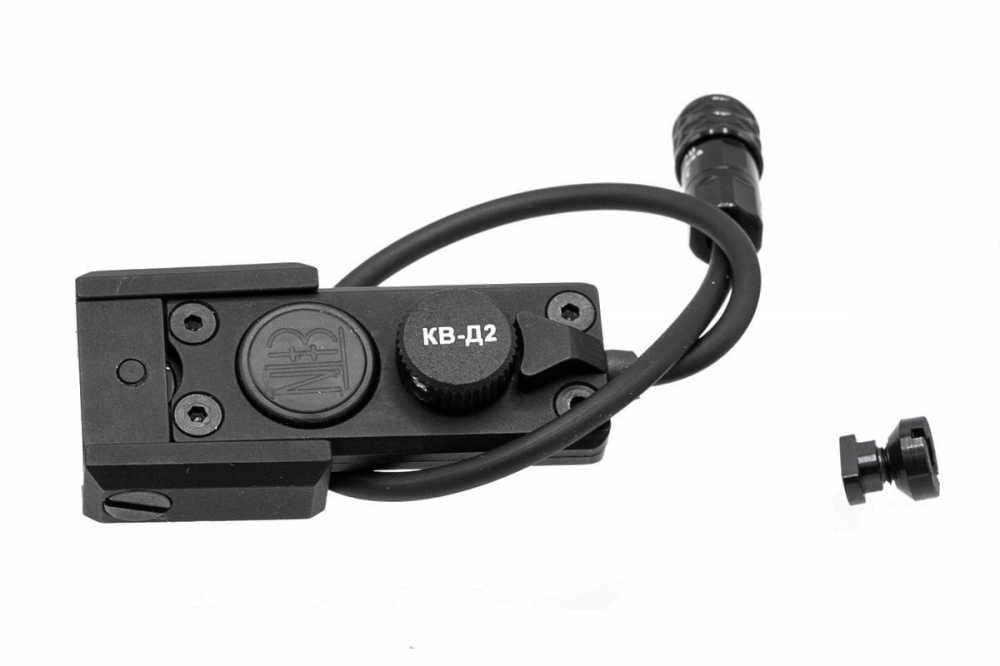

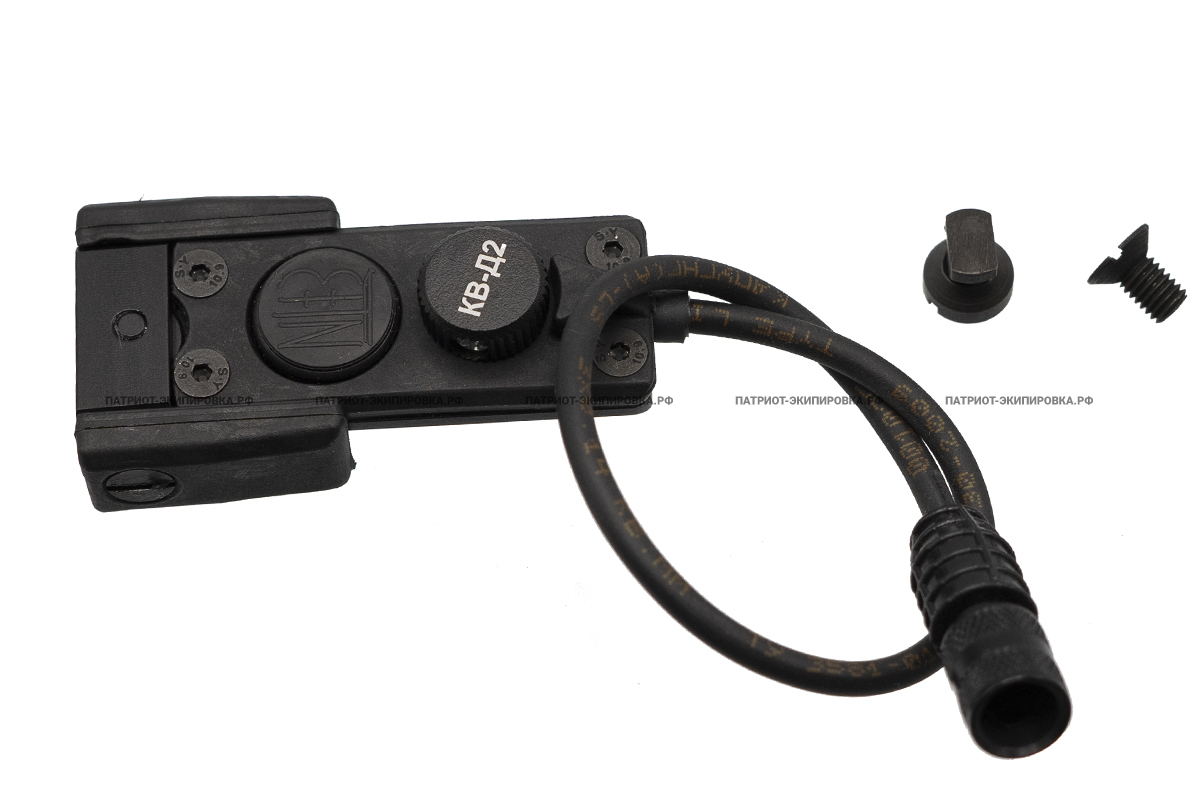

Кнопка выносная КВ-Д2 с креплением на направляющую
Базис и планку
Пикатинни предназначена для:
- приборов комбинированных: «Перст-4», «Перст-4М»,«Перст-3», «Перст-2» ;
- фонарей: «Клещ-1», «Клещ-1+ЛЦУ» , «Клещ-2», «Клещ-2ПС+ЛЦУ», «Клещ-2П», «Клещ-2Д», «Клещ-2У».
Устройство и работа КВ-Д2:
Выносная кнопка КВ-Д2 выполняет ту же функцию, что и кнопки, находящиеся на корпусе изделия. Вращающийся переключатель предназначен для регулировки яркости.
Изготовлена из сплава Д16Т с покрытием черного цвета.

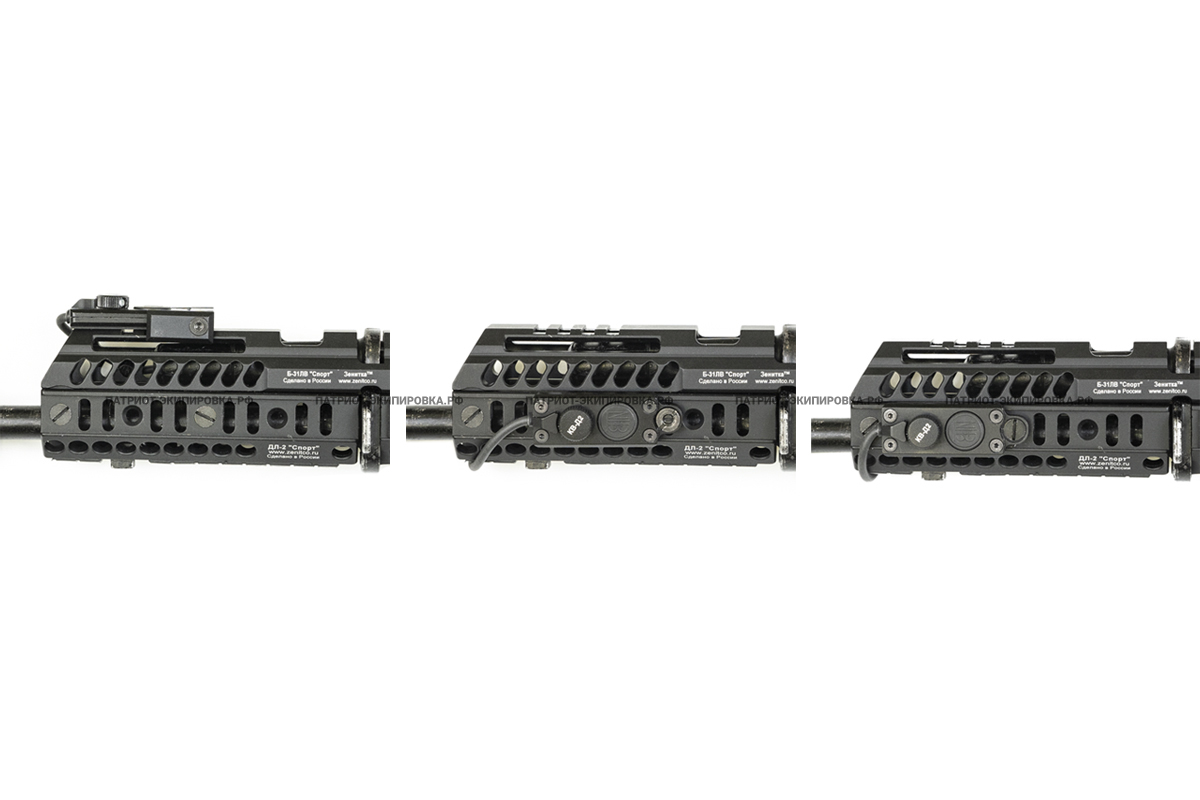

Монтируется на:
- Планку Пикатинни : при помощи дополнительного кронштейна, состоящего из двух прижимных планок, центрального зажима и стопора посередине.
- Направляющую Базис : при помощи кулачкового зажима или при помощи кулачкового зажима или винта М5x9 (в месте соединения цевья с верхним кронштейном)
Масса(без крепления): 28 + 5 г
Габаритные размеры: (278х23х13) + 5 мм
Температурный режим при эксплуатации : от -20°
С до +40°
С
Гарантийный срок эксплуатации: 12 мес.

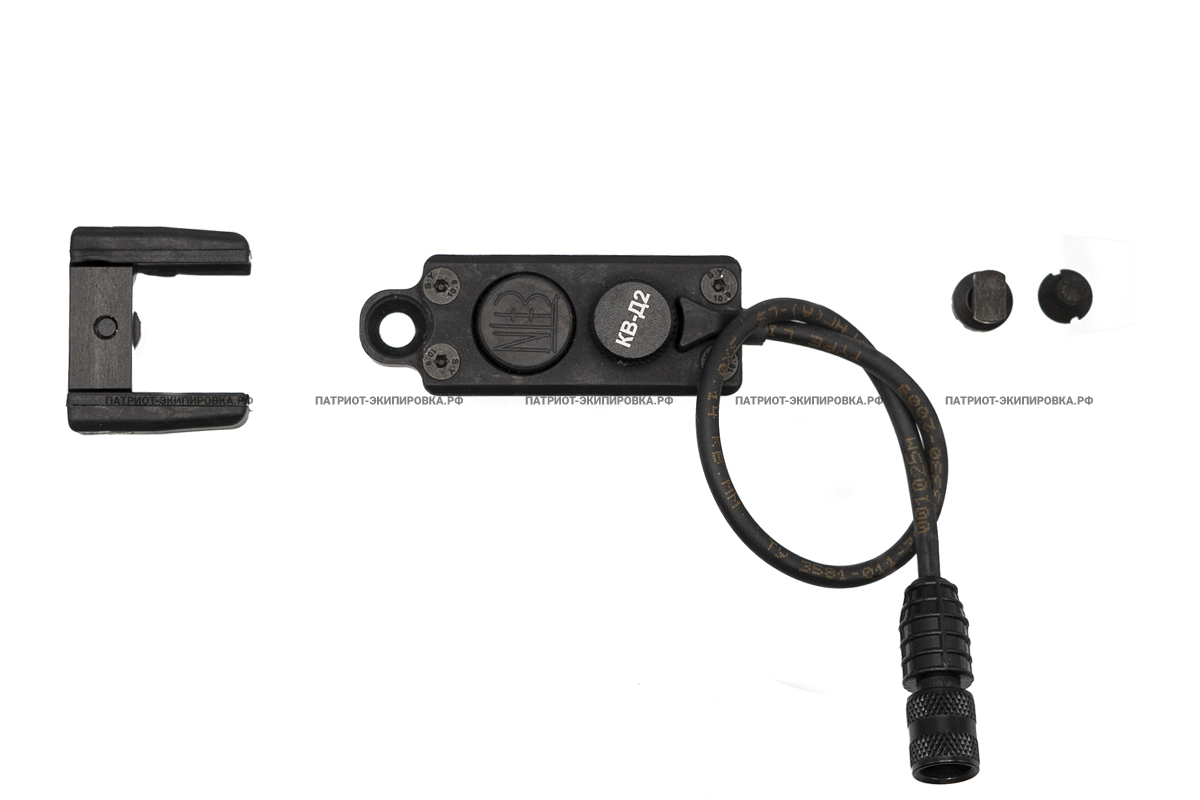

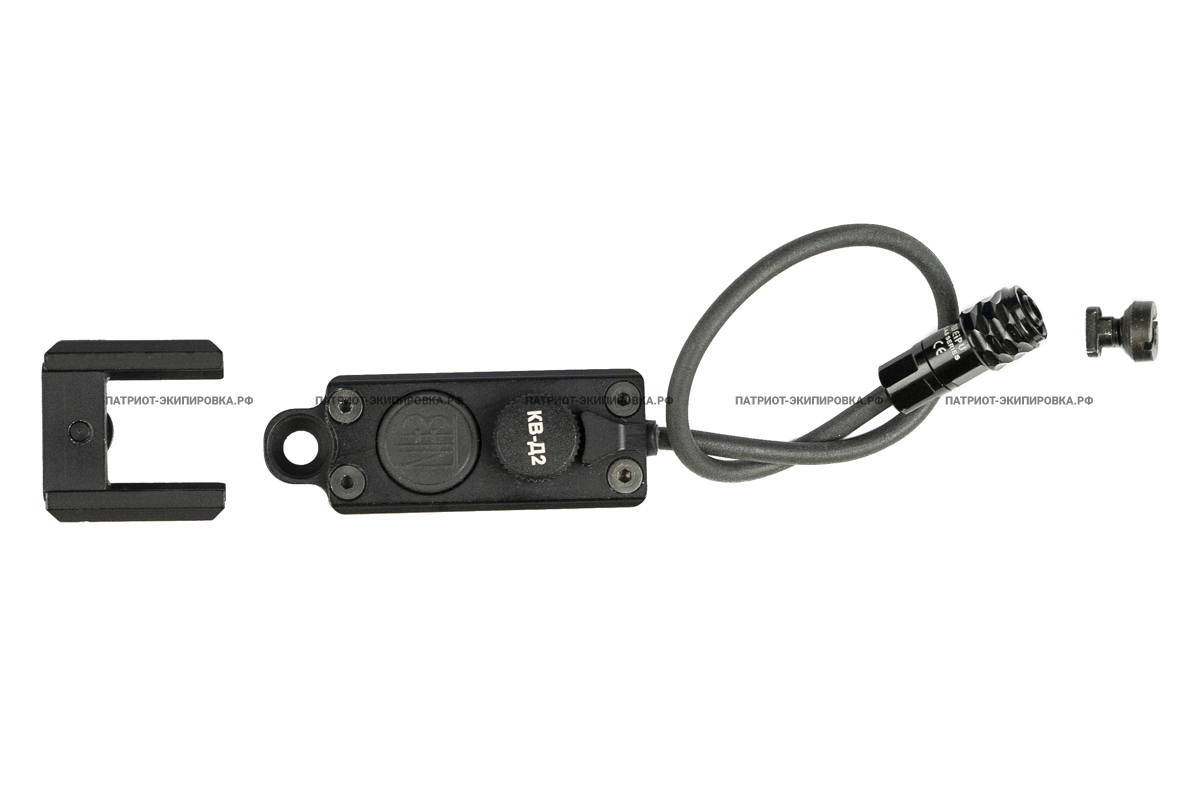

Комплектность поставки: Кнопка выносная КВ-Д2 | 1 шт. |
переходник для Пикатинни | 1 шт. |
кулачковый зажим | 1 шт. |
винт М5x9 | 1 шт. |
руководство по эксплуатации | 1 шт. |
Для установки Выносной кнопки КВ-Д2 необходимо:- Подключить кнопку КВ-Д2 к изделию, воткнув штекер в разъем, предварительно сняв резиновую накладку и совместив контактные части. Чтобы отсоединить кнопку, необходимо взяться за стопорное кольцо на разъеме и оттянуть его на себя.
- Установить кнопку на выбранное место на карабине.
