Кронштейн Б-21Л

Кронштейн Б-21Л

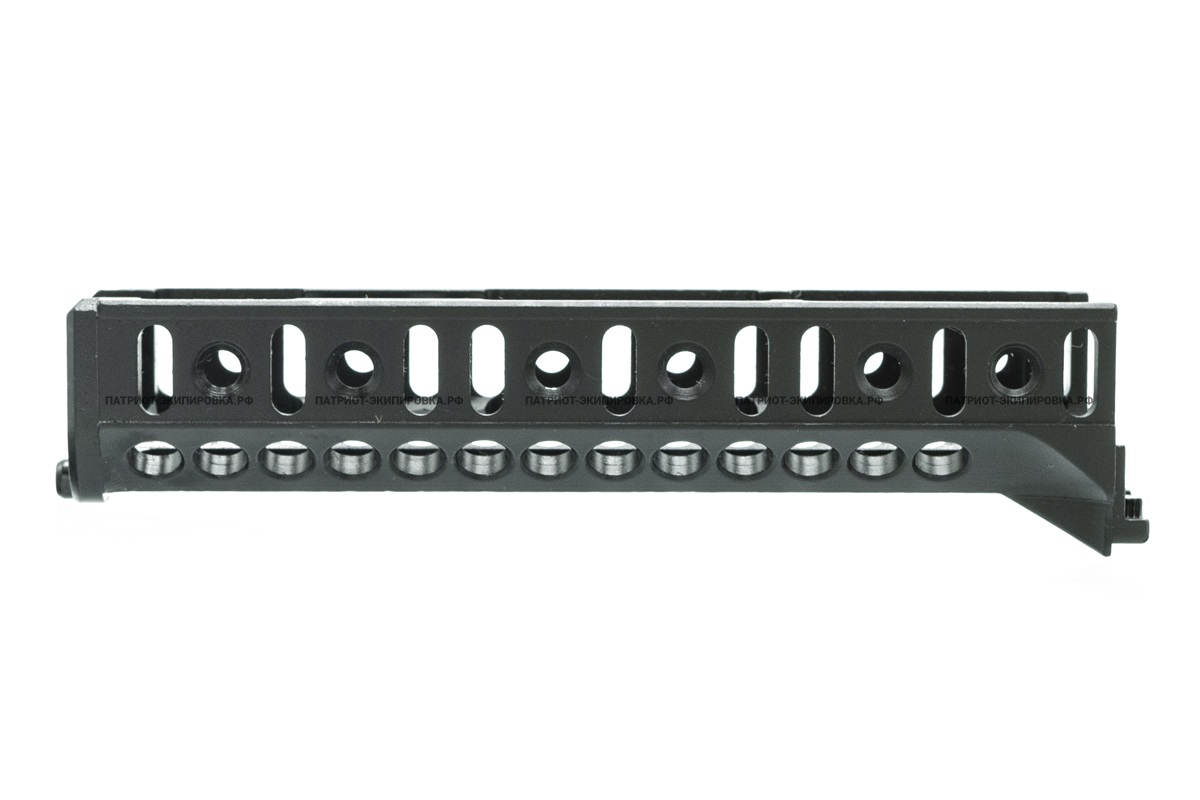

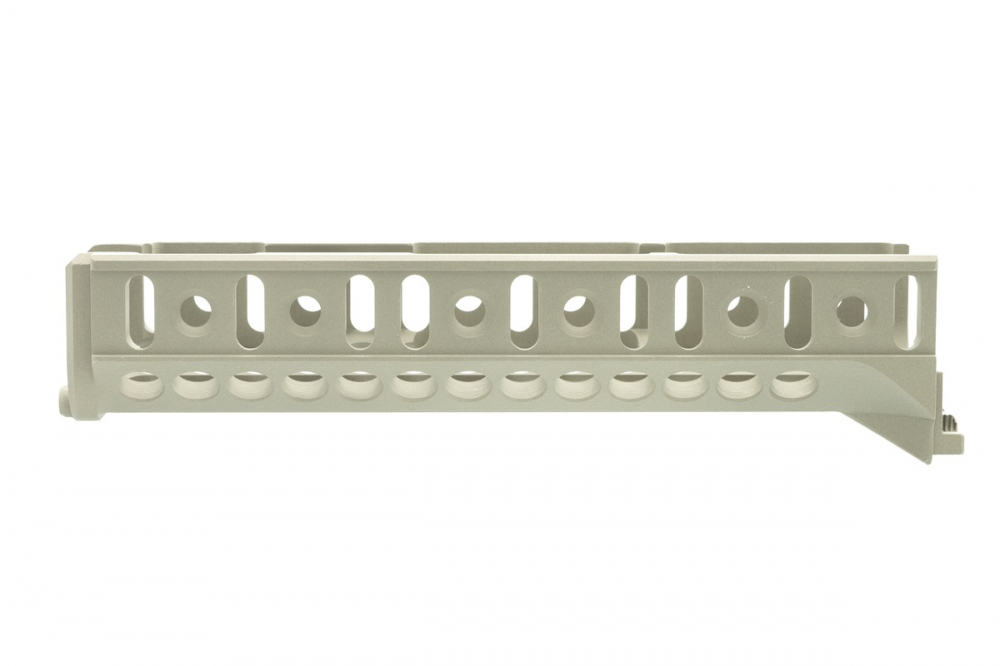

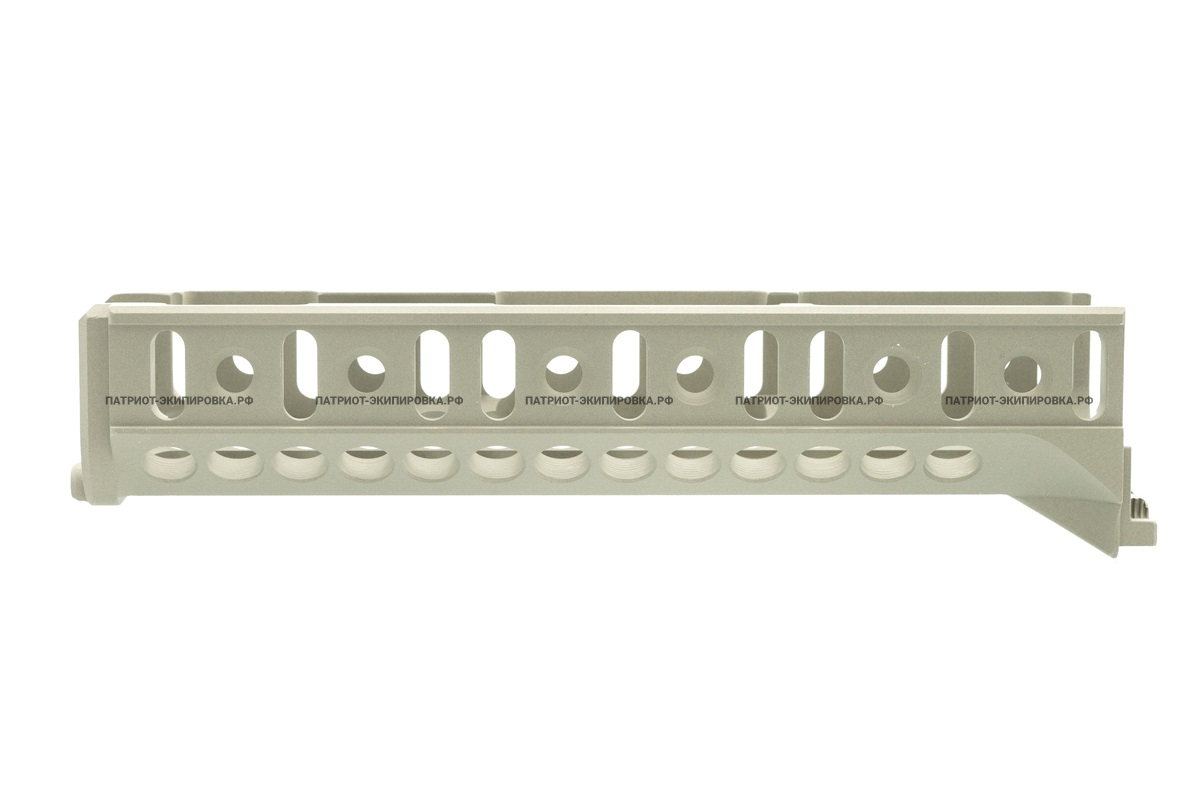

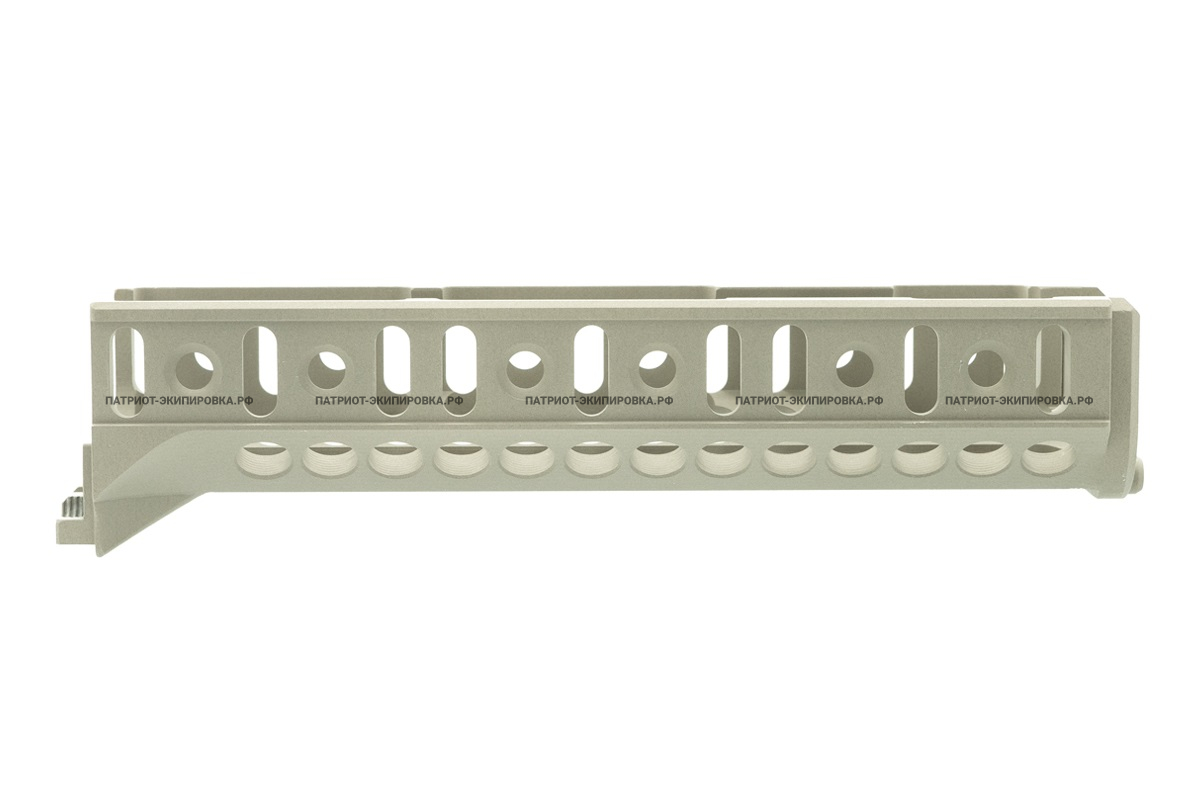

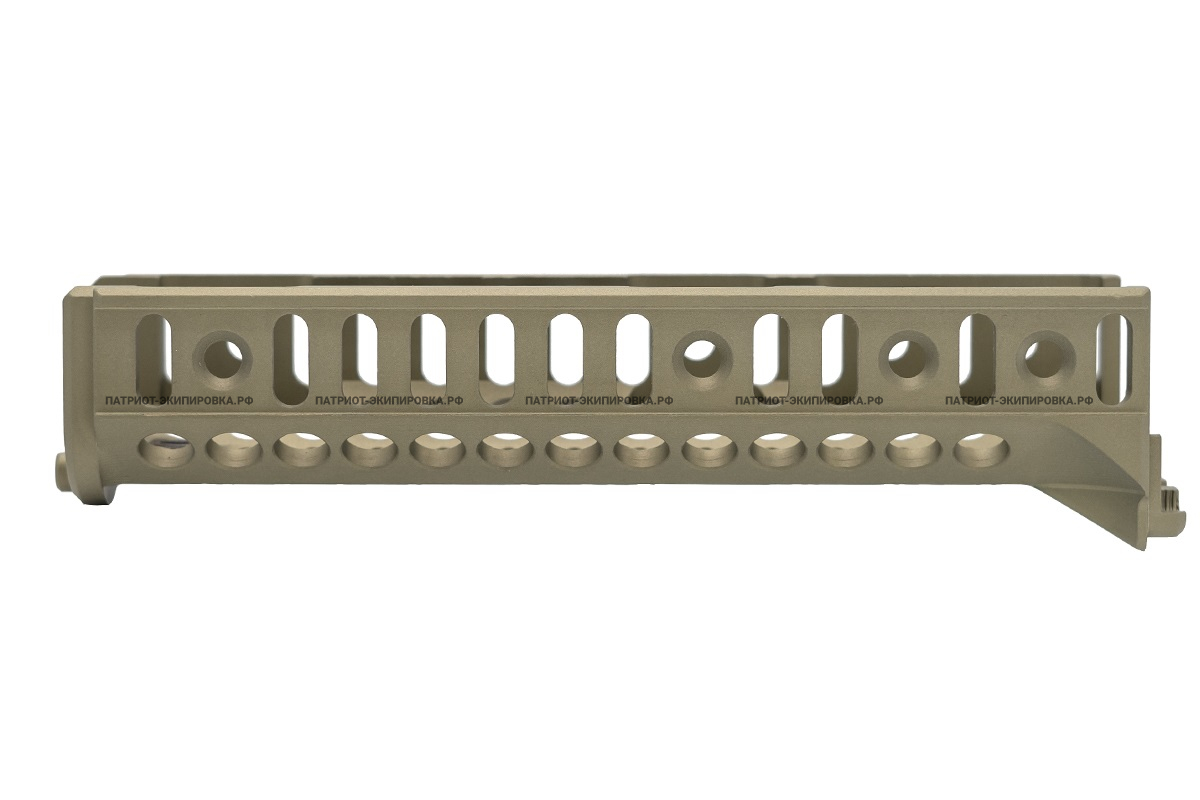

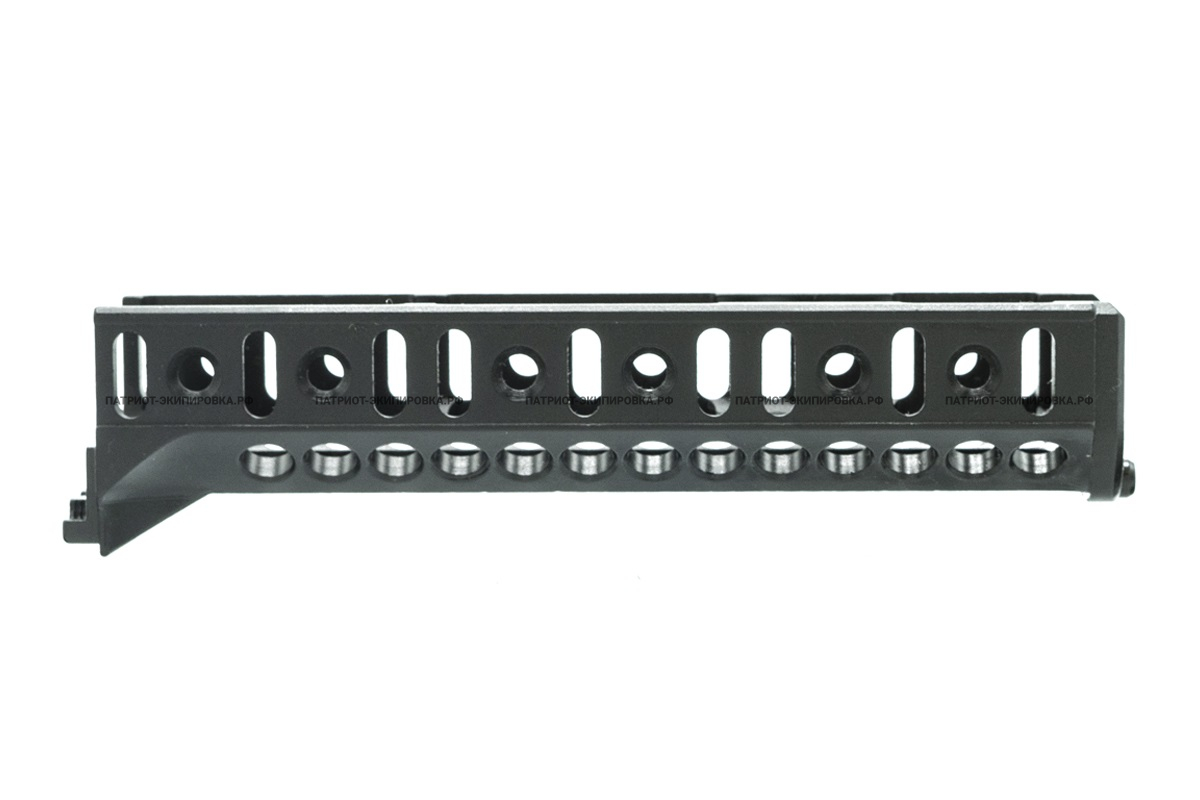

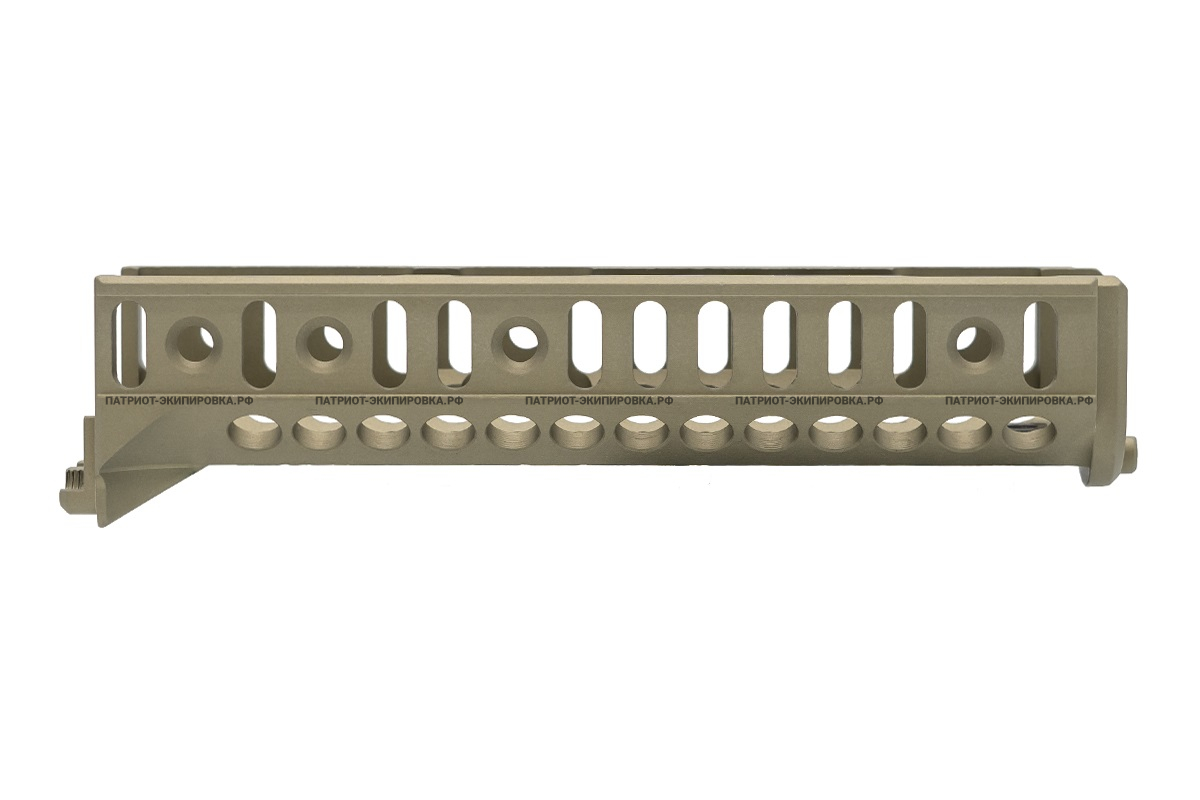

Кронштейн "Цевьё Б-21Л" устанавливается на место штатного цевья пистолета-пулемёта Витязь-СН и карабинов Сайга-9 и TR9 Paradox.

Цевьё Б-21Л формирует направляющую Базис с трёх сторон. Направляющая Базис позволяет устанавливать дополнительные аксессуары напрямую на цевьё, а именно: планки Пикатинни Б-2, Б-2Л, Б-2М, Б-2У; антабки А-1Л, А-2Л; упоры РЛ-1; рукоятки РК-0Л, РК-1Л, РК-2Л, РК-4Л, РК-6Л; накладки НПН-2; фиксаторы провода ФП-3. Возможна установка кронштейнов над газоотводной трубкой Б-19 или Б-19Н, кронштейна над колодкой целика Б-22, а также использование в рамках комплектов «Спорт-2» и «Спорт-3» совместно с дополнительной насадкой ДЛ-2 и кронштейнами Б-31ЛВ («Спорт-2») или Б-31ЛН («Спорт-3»).

Преимущества при эксплуатации:

• Прочность;
• Улучшает охлаждения ствола оружия;
• Возможность крепления дополнительного оборудования;
• Минимальные масогабаритные характеристики.

Масса: 85 ± 5 г

Габаритные размеры: (170х38х40) ± 5 мм

Рабочий диапазон температур окружающего воздуха: от -50°С до +50°С

Гарантийный срок хранения и эксплуатации: 60 мес.

Комплектность поставки:

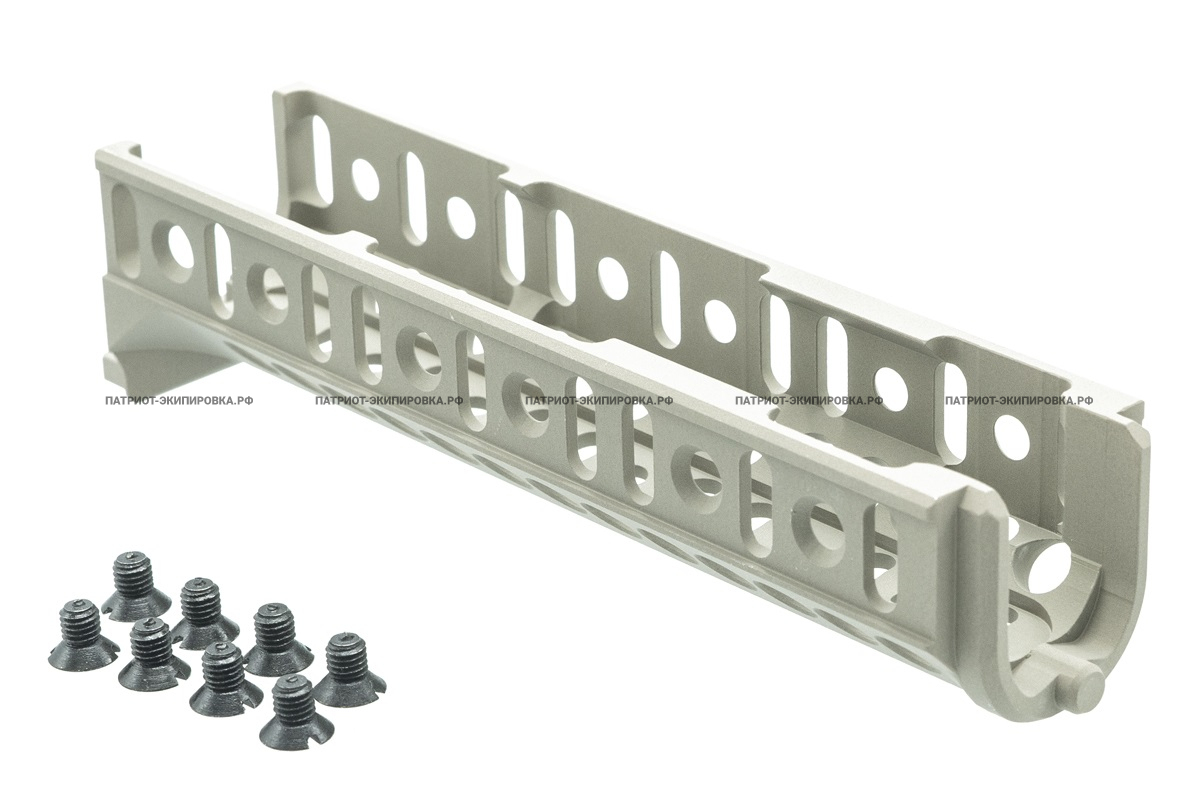

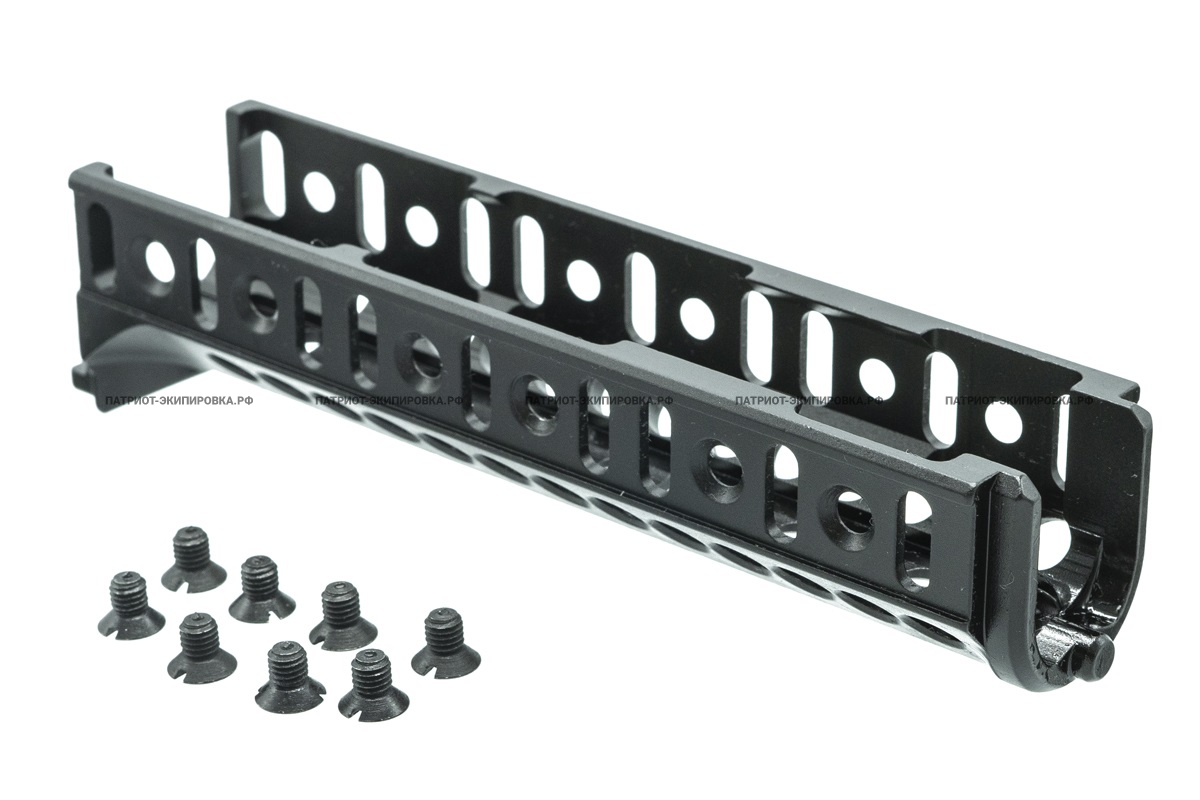

• Кронштейн "Цевьё Б-21Л" - 1 шт;
• Руководство по эксплуатации - 1 шт.;
• Винты М5х7 - 8 шт.

Примечание: Винты М5х7 предназначены для установки кронштейнов Б-19, Б-19Н и Б-22 на цевьё Б-21Л. Не используйте винты из комплекта указанных кронштейнов (М5х9) при установке на Б-21Л! М5х9 предназначены для цевья Б-21М.

Для установки кронштейн «Цевьё Б-21Л» на оружие необходимо:

1. Произвести неполную разборку оружия и снять штатное цевьё.

2. Установить вместо штатного цевья цевьё Б-21Л. Цевьё Б-21Л должно устанавливаться на штатное место в паз ствольной коробки оружия очень жёстко для этого необходимо:

  - установить на цевьё Б-21Л штатную оковку;

  - совместить свободный конец цевья Б-21Л с пазом ствольной коробки;

  - положив на шайбу антабки деревянную или металлическую проставку, молотком забить цевьё Б-21Л в ствольную коробку оружия;

  - закрыть флажок на оковке.

3. Произвести сборку оружия.

Внимание! Для установки цевья Б-21Л в ствольную коробку оружия не следует пилить его напильником, т.к. это может привести к образованию люфта в месте соединения цевья со ствольной коробкой.

Жёсткость посадки цевья определяет, жёсткость посадки прицельных приспособлений, что влияет на точность выстрела!
