Кронштейн Б-21У

Кронштейн Б-21У

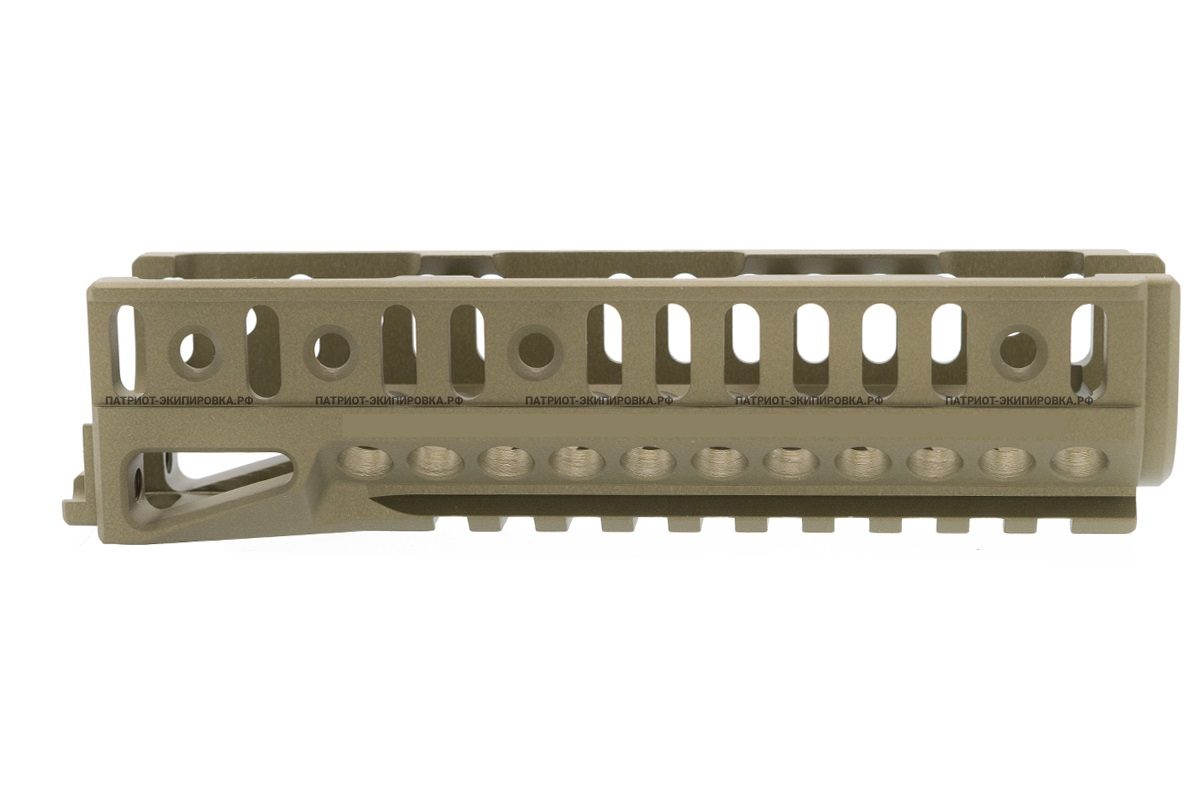

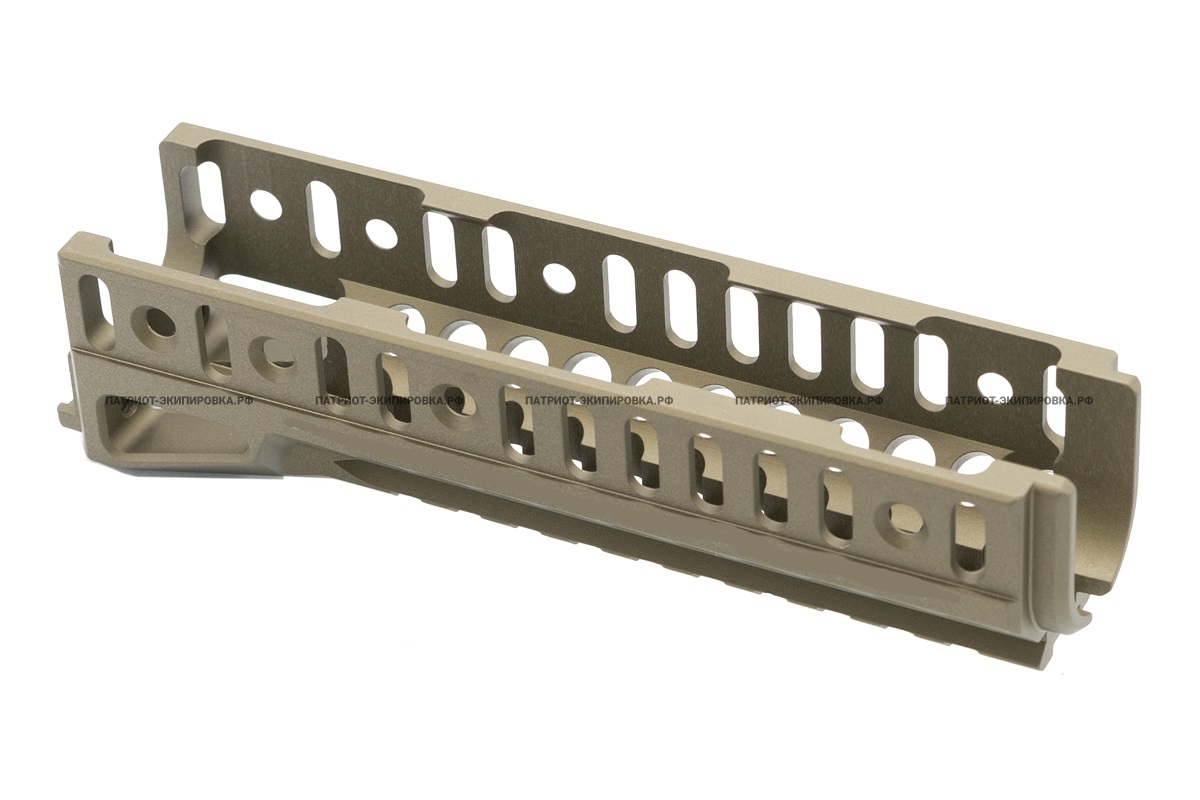

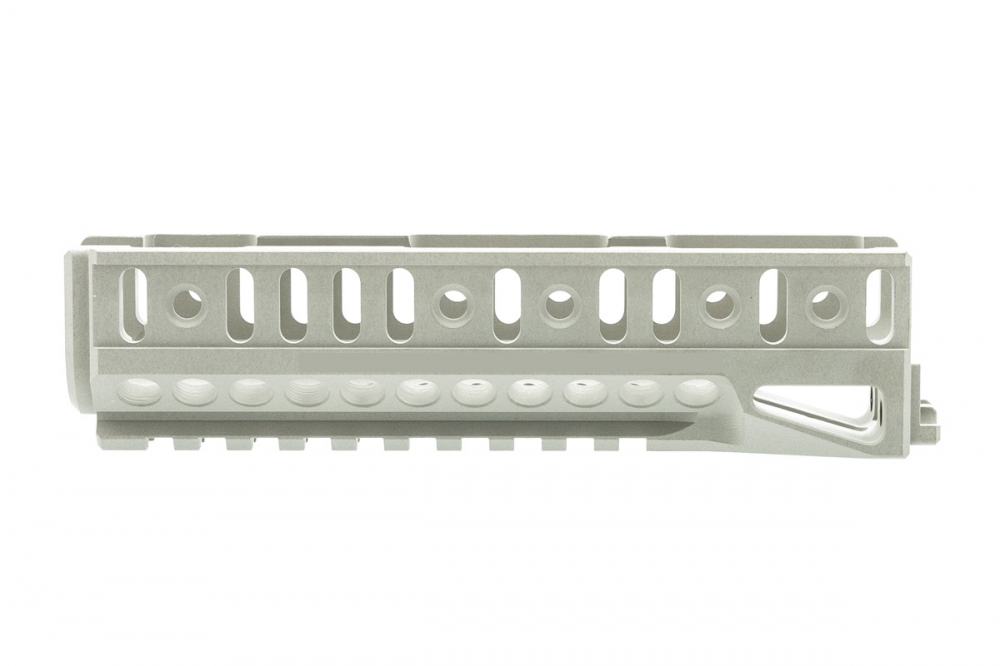

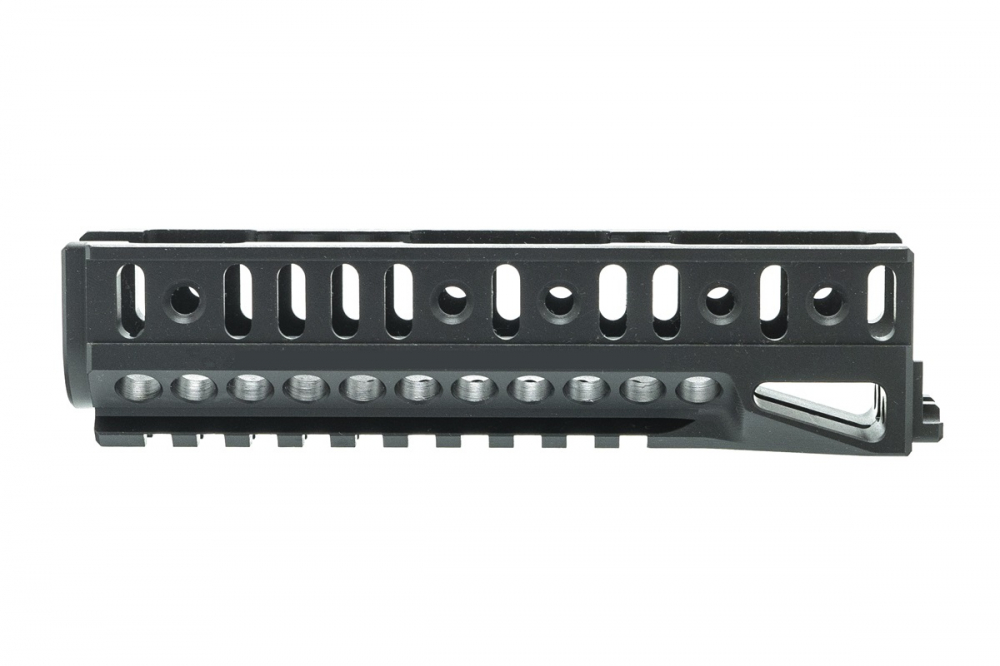

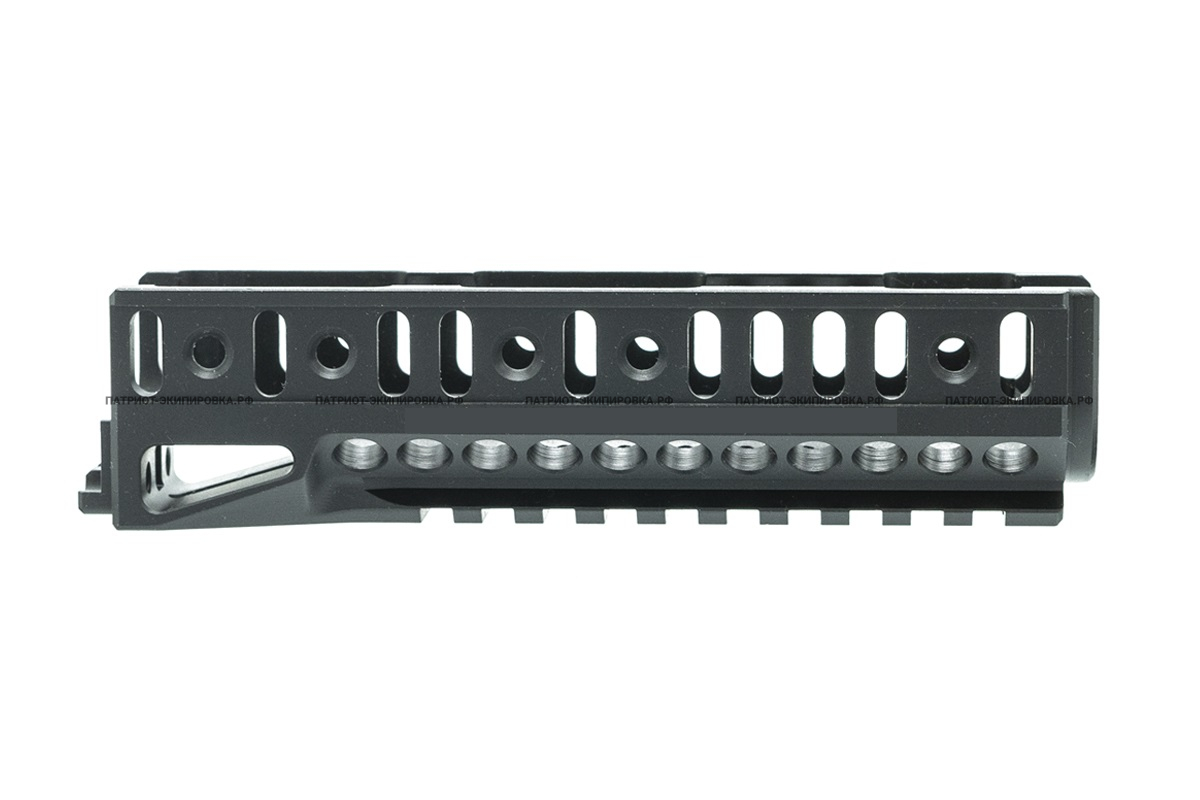

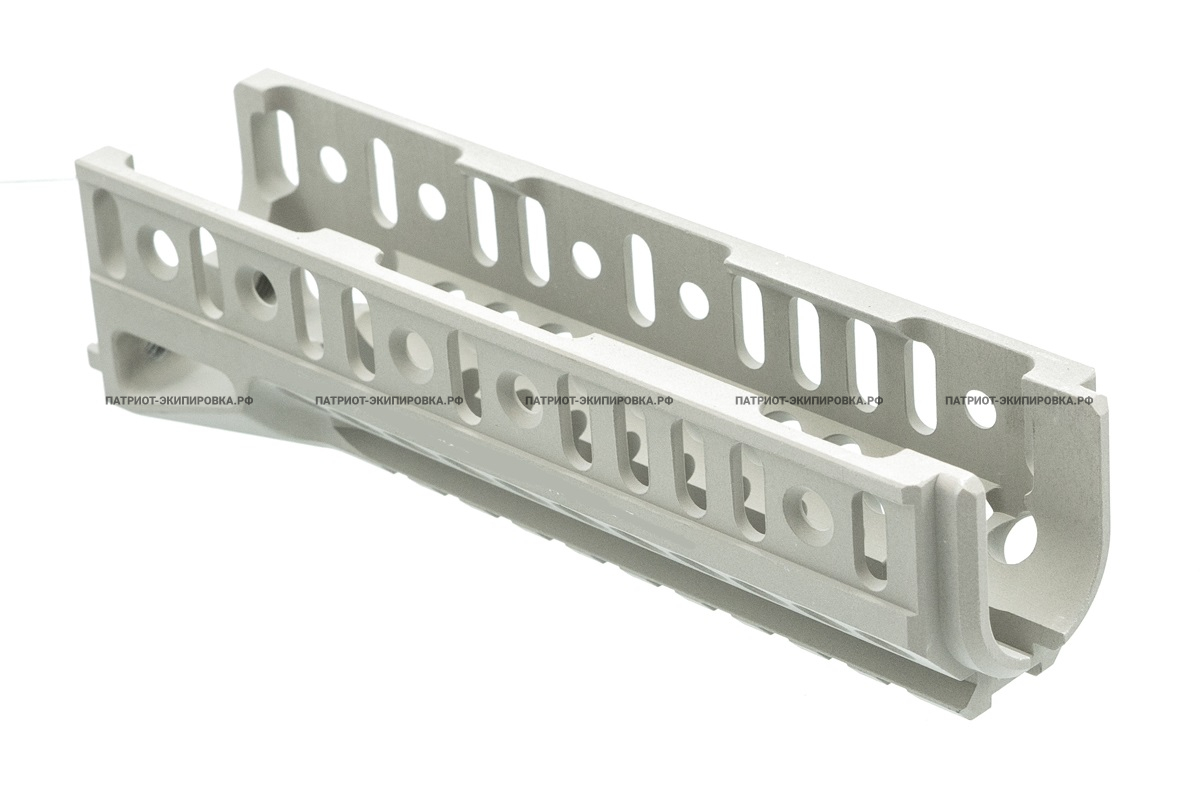

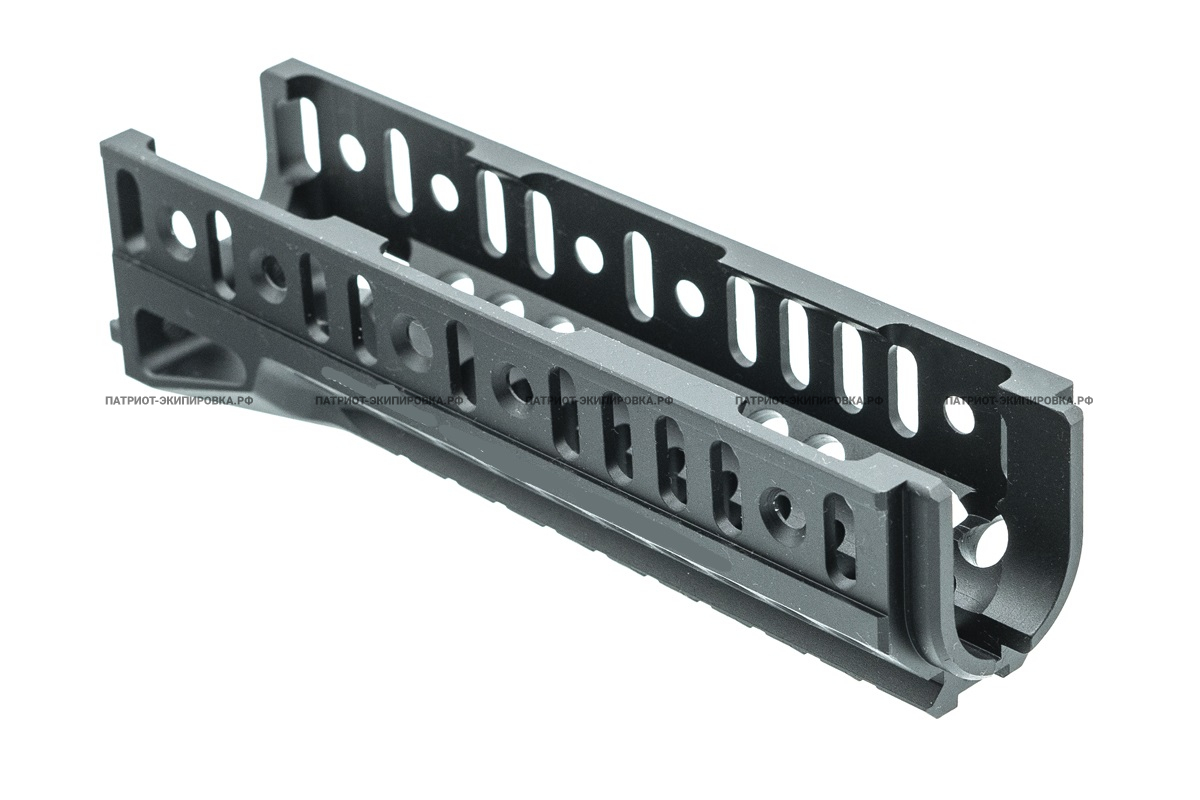

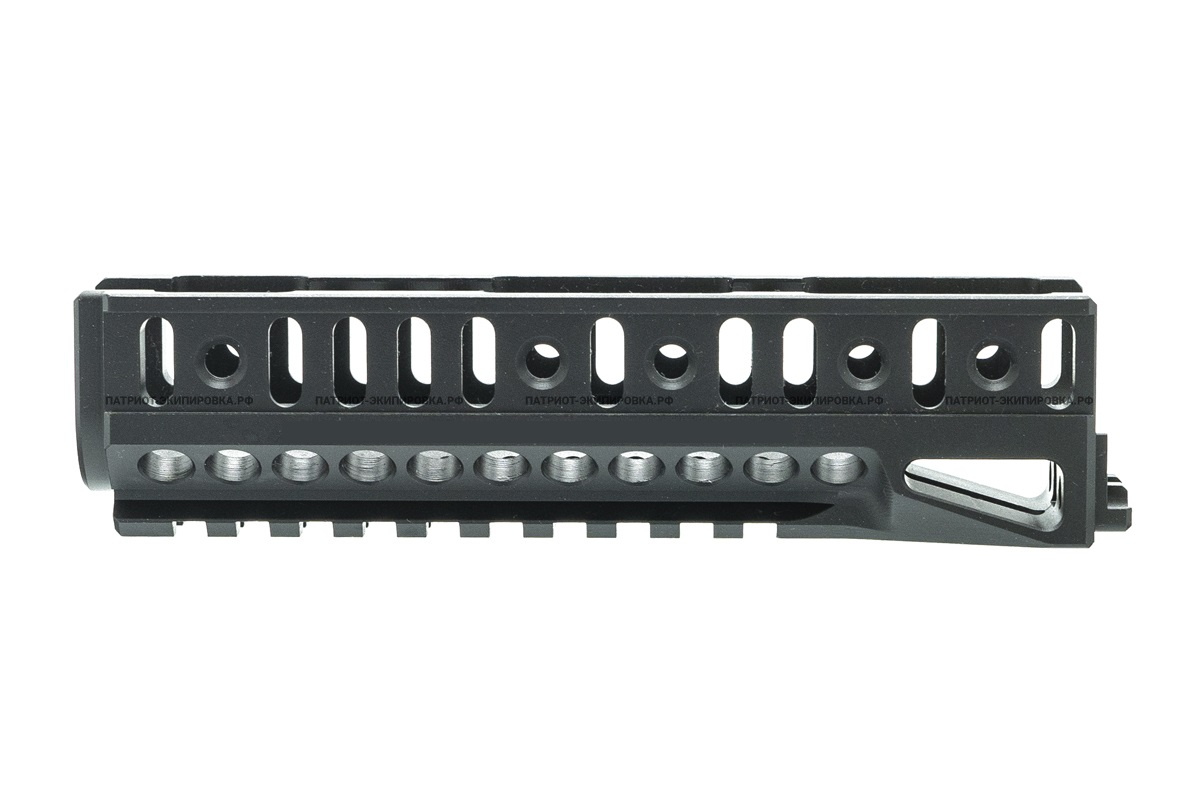

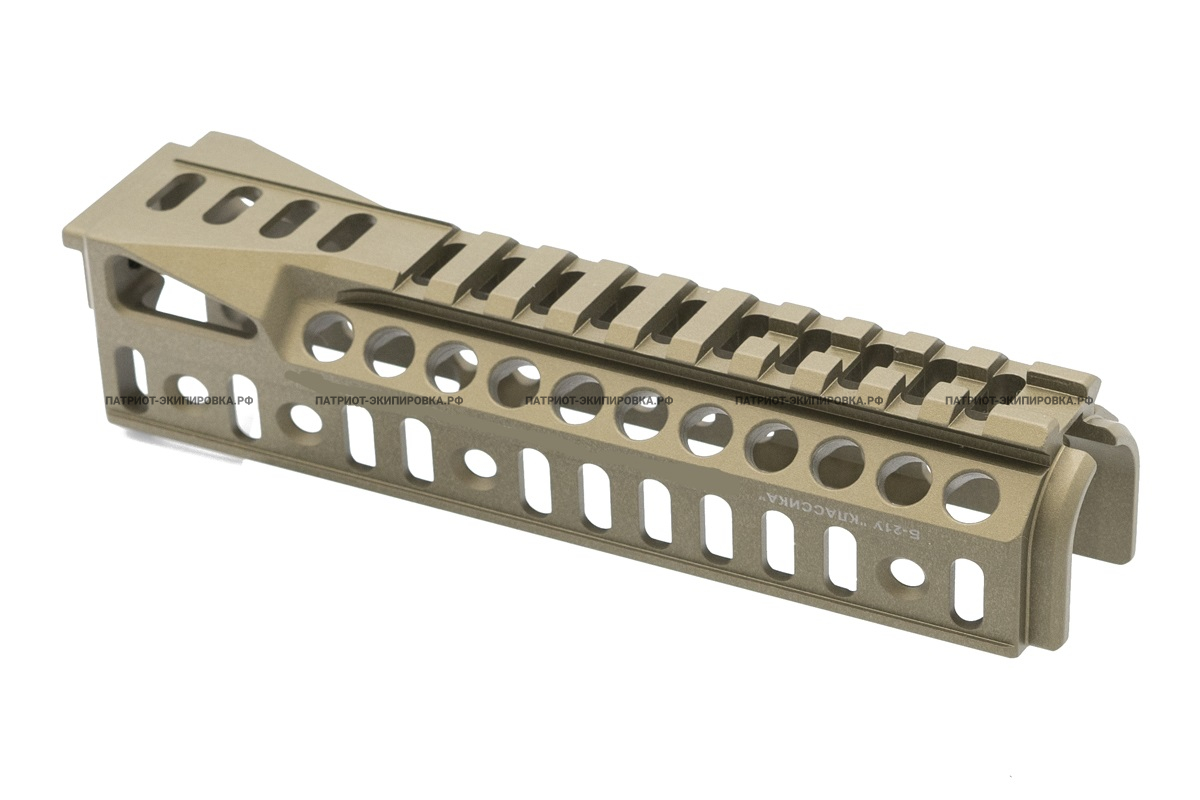

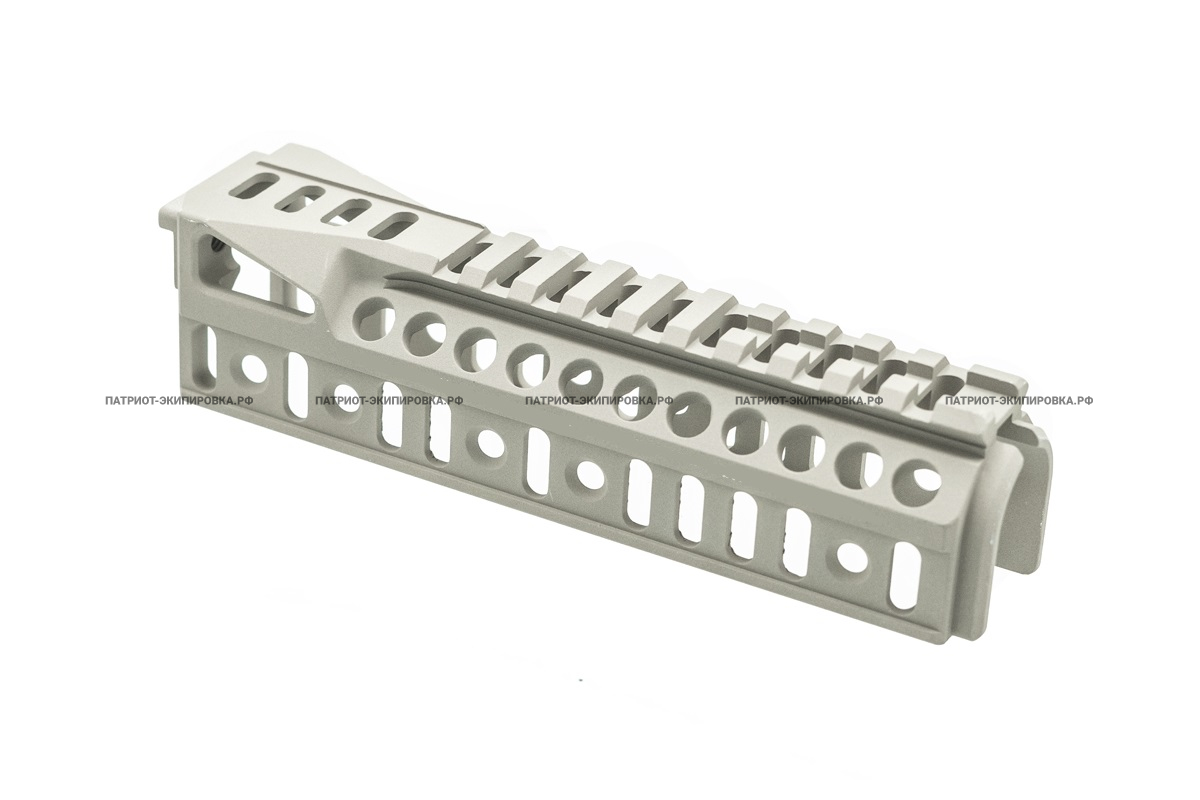

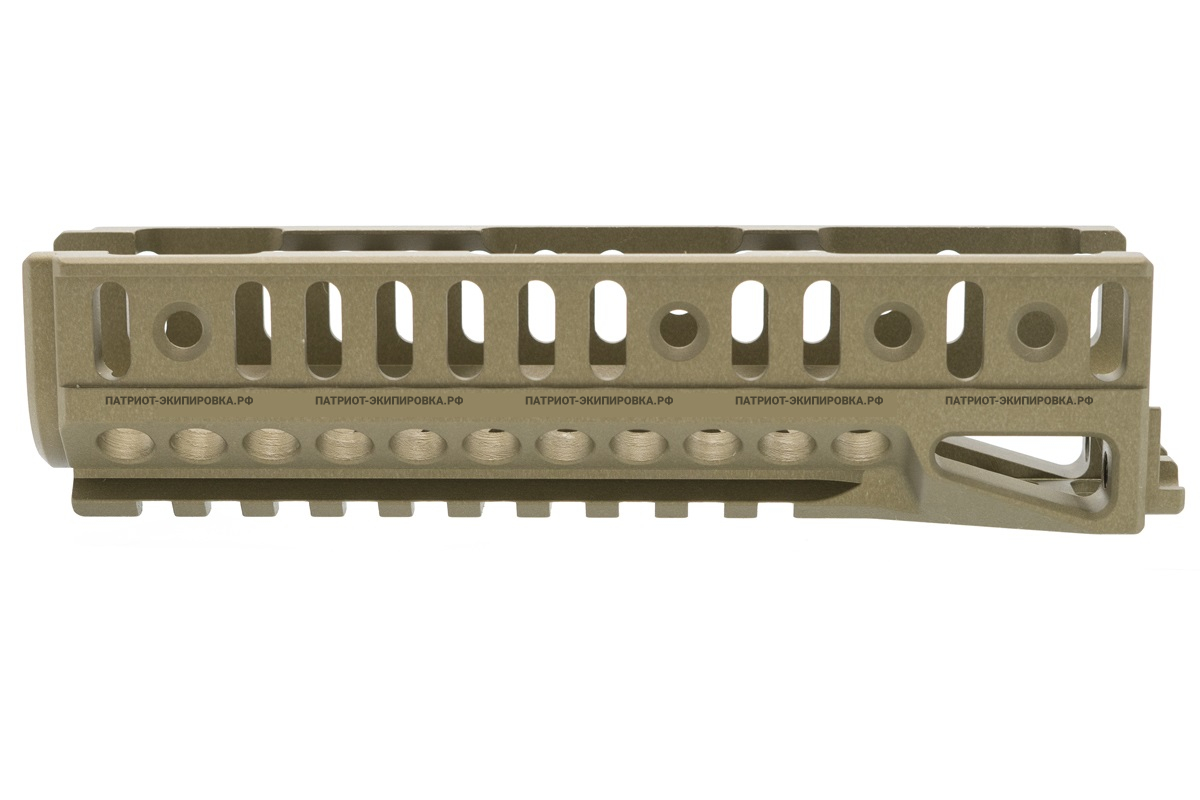

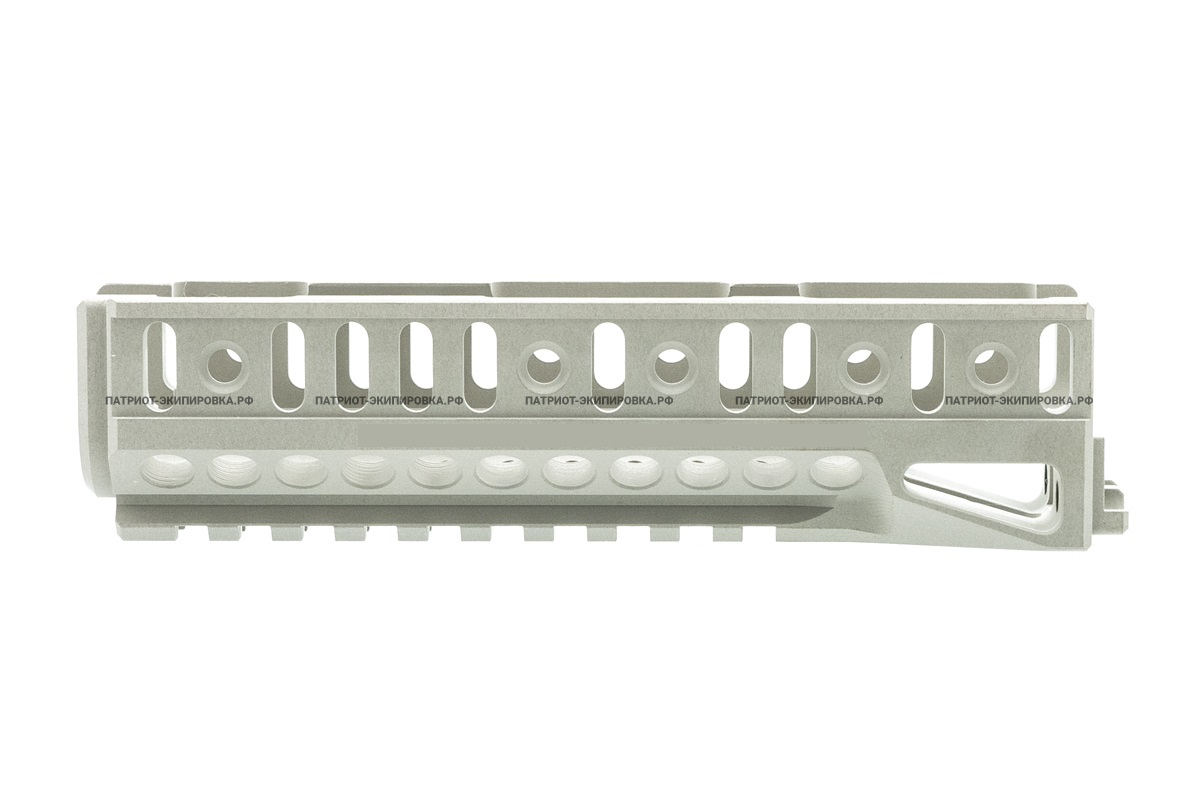

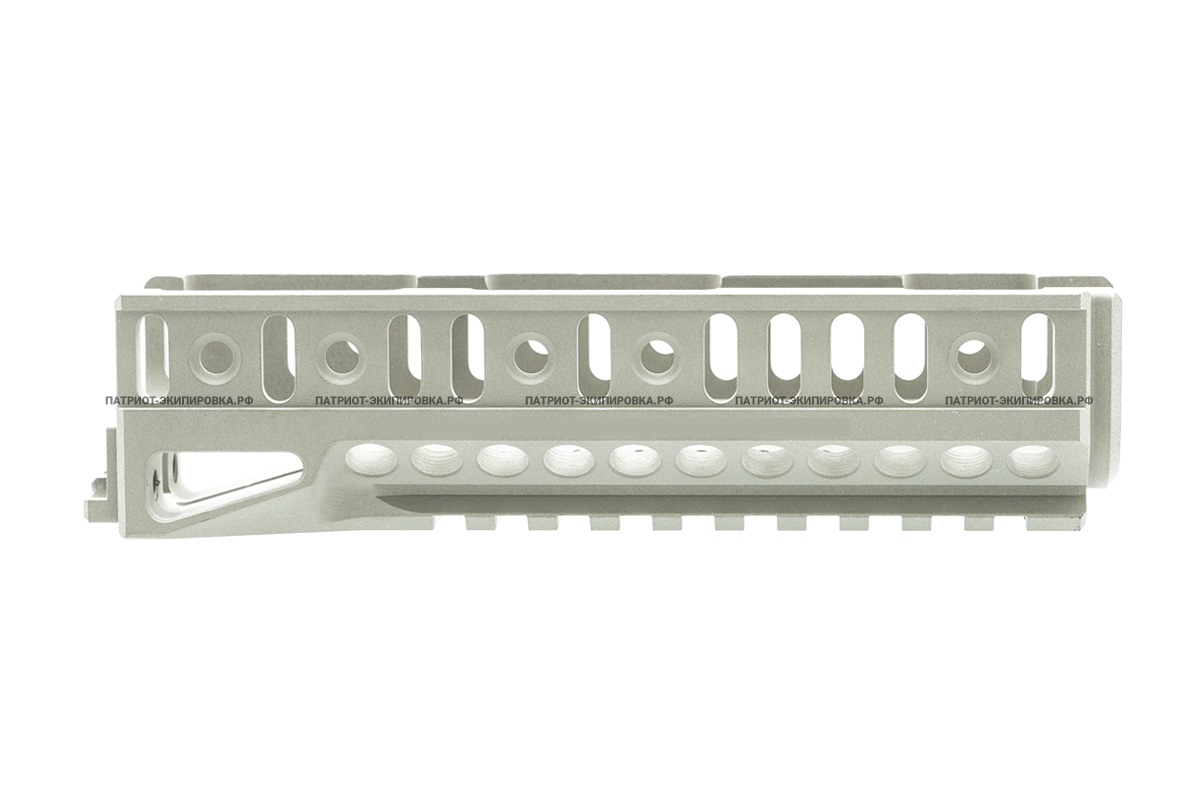

Кронштейн "Цевье Б-21У" - цельнофрезерованное изделие из сплава Д16Т, с покрытием черного цвета или цвета пустыня.

Устанавливается на место штатного цевья пистолета-пулемета "Витязь", а также карабинов "Сайга-9" и "TR9 Paradox".

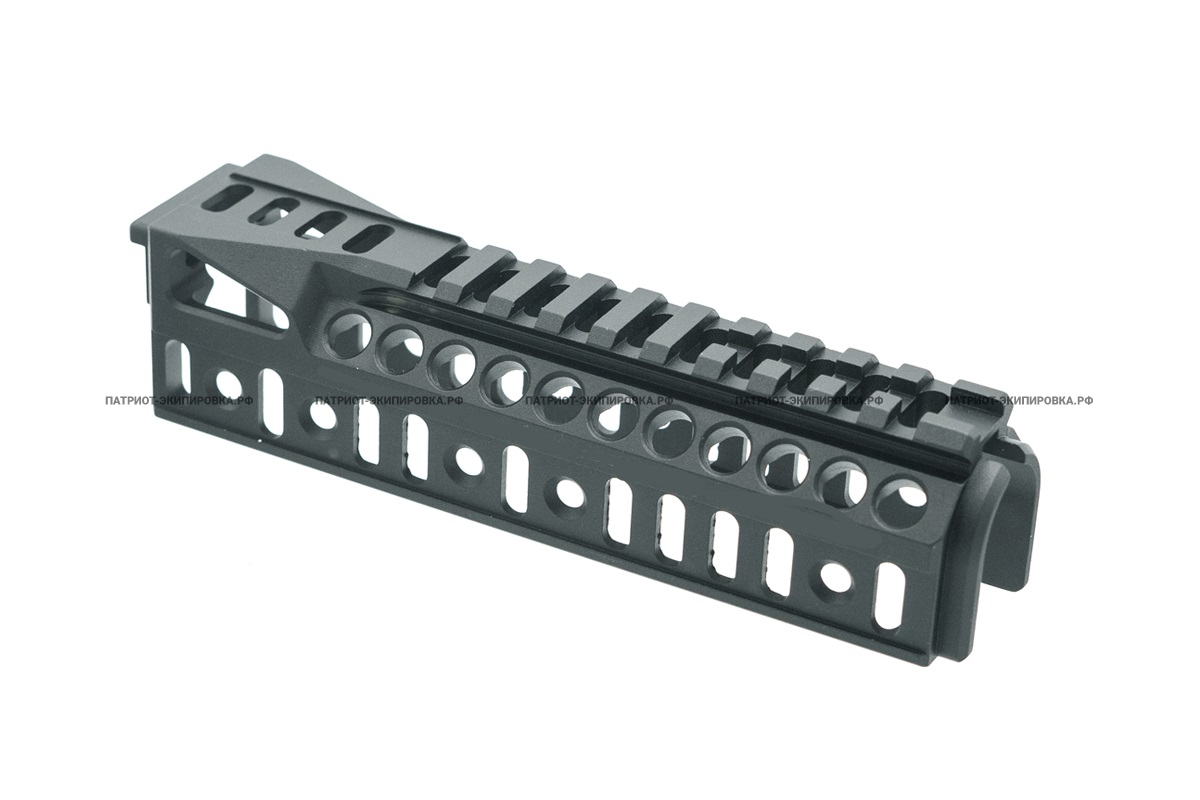

Формирует планку Пикатинни в нижней части цевья и направляющую Базис по бокам. Направляющая Базис позволяет устанавливать дополнительные аксессуары напрямую на цевьё, а именно: планки Пикатинни Б-2, Б-2Л, Б-2М, Б-2У; антабки А-1Л, А-2Л; упоры РЛ-1; накладки НПН-2; фиксаторы провода ФП-3. Возможна установка кронштейнов Б-19, Б-19Н, Б-22, подствольных фонарей, лазерных целеуказателей, сошек, и рукояток РК-1 (РК-0, РК-2, РК-4, РК-5, РК-6).

Преимущества при эксплуатации:

• Прочность
• Улучшает охлаждения ствола оружия
• Возможность крепления дополнительного оборудования

Габаритные размеры: (165х38х40) ± 5 мм

Масса: 130 ± 10 г

Рабочий диапазон температур окружающей среды: от -50°С до +50°С

Гарантийный срок хранения и эксплуатации: 60 мес.

Комплектность поставки:

• Кронштейн "Цевьё Б-21У" - 1 шт.;
• Руководство по эксплуатации - 1 шт.;
• Винты М5х7 - 8 шт.

Для установки на оружие необходимо:

1. Произвести неполную разборку оружия и снять штатное цевьё.

2. Установить вместо штатного цевья цевьё Б-21У. Цевьё Б-21У должно устанавливаться на штатное место в паз ствольной коробки оружия очень жёстко для этого необходимо:

  - установить на цевьё Б-21У штатную оковку, Рис.2, Поз.1;

  - совместить свободный конец цевья Б-21У с пазом ствольной коробки;

  - положив на шайбу антабки деревянную или металлическую проставку, молотком забить цевьё Б-21У в ствольную коробку оружия Рис.2.;

  - закрыть флажок на оковке.

3. Произвести сборку оружия.

Внимание! Для установки цевья Б-21У в ствольную коробку оружия не следует пилить его напильником, т.к. это может привести к образованию люфта в месте соединения цевья со ствольной коробкой. Жёсткость посадки цевья определяет жёсткость посадки прицельных приспособлений, что влияет на точность выстрела.
