Кронштейн над ствольной коробкой Б-13Н

Кронштейн над ствольной коробкой Б-13Н

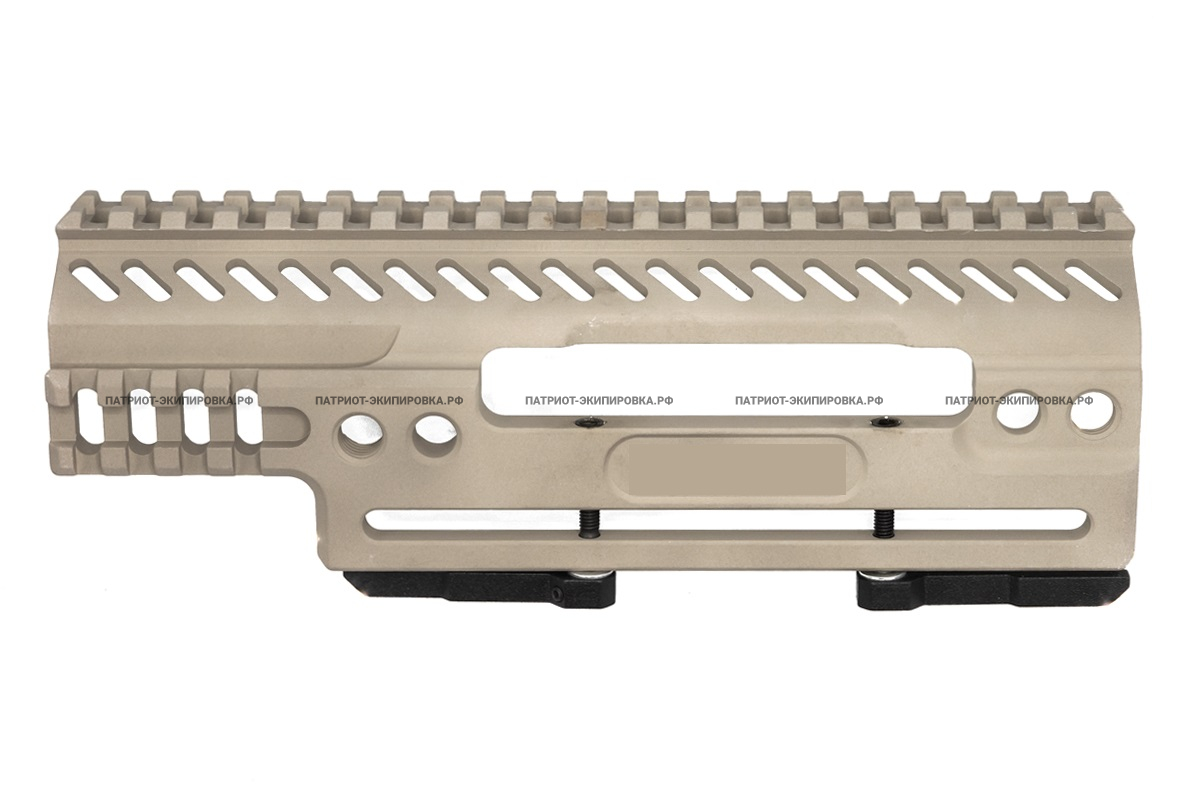

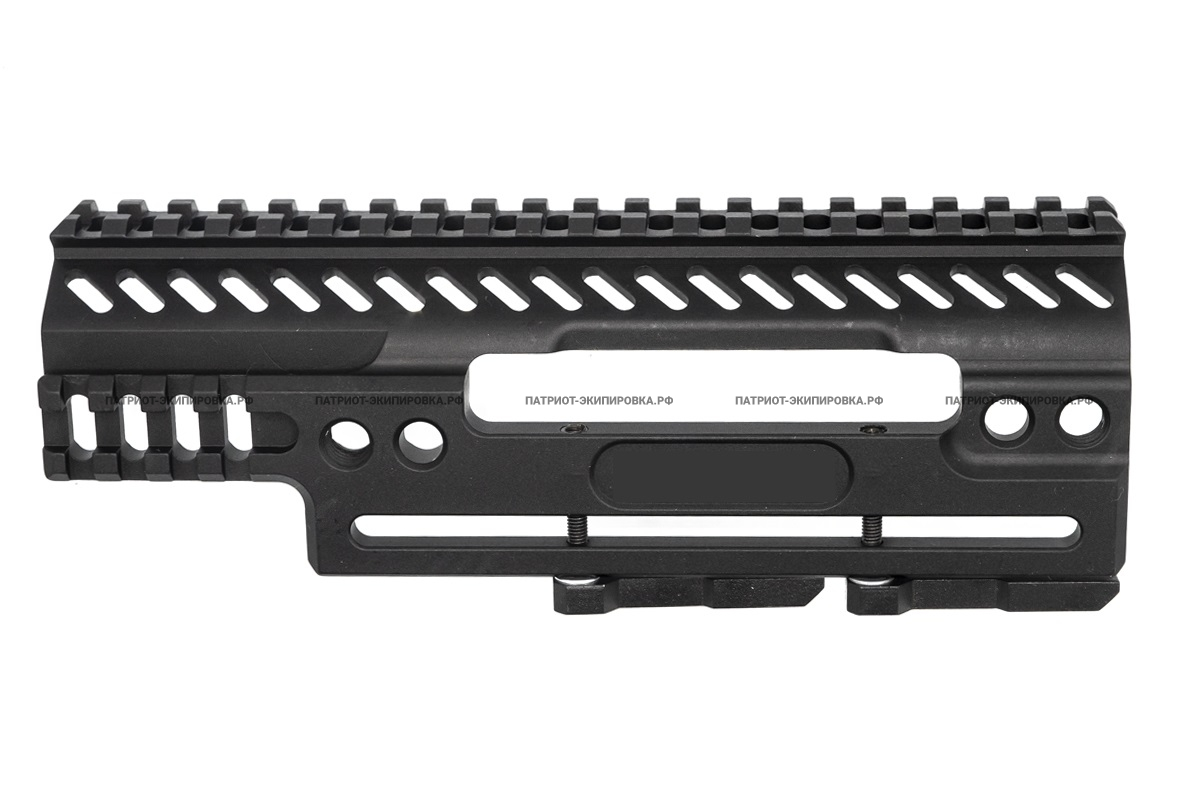

Кронштейн над ствольной коробкой Б-13Н является цельнофрезерованным изделием, изготовленным из сплава Д16Т с покрытием черного цвета или цвета пустыня.

Кронштейн над ствольной коробкой Б-13Н устанавливается на штатную базу "Ласточник хвост", расположенную на ствольной коробке СВД, Тигр, и обеспечивает установку на оружие прицельных приборов.

Формирует планку Пикатинни над ствольной коробкой оружия.

Позволяет устанавливать на оружие, как отдельные оптические прицельные приборы, так и комбинацию приборов.

Преимущества при эксплуатации:

•  небольшой вес и прочность
•  возможность быстрой установки на оружие и снятия с оружия
•  возможность двойной фиксации на штатной базе "Ласточкин хвост"
•  при установке на оружие не закрывает штатное прицельное приспособление оружия

Масса: 210 ± 10 г

Габаритные размеры: (73х43х205) ± 5 мм

Длина планки Пикатинни: 200 ± 5 мм

Рабочий диапазон температур окружающего воздуха: от -50°С до +50°С

Гарантийный срок хранения и эксплуатации: 60 мес.

Комплектность поставки:

Для установки на оружие необходимо:

1. Установить рычаги-фиксаторы кронштейна в положение "открыто".

2. Шестигранным ключом ослабить стопорные винты, расположенные на рычаге.

3. Надеть Б-13Н на боковую планку ствольной коробки оружия, сдвигая Б-13Н от приклада к стволу.

4. Повернуть рычаги-фиксаторы кронштейна в положение "закрыто", после чего проверить фиксацию кронштейна на боковой планке ствольной коробки.

5. Если после поворота рычагов-фиксаторов кронштейна в положение "закрыто" Б-13Н не зафиксировался или зафиксировался недостаточно жестко на боковой планке ствольной коробки, необходимо произвести следующие действия:

• перевести рычаг в положение "открыто"
• шестигранным ключом ослабить стопорные винты, расположенные на рычаге
• винтами внутри рычагов с помощью другого ключа добиться момента начала фиксации Б-13Н на боковой планке ствольной коробки и закрутить ключом стопорные винты
• повернуть рычаги-фиксаторы в положение "закрыто"
