Кронштейн над ствольной коробкой Б-13П

Кронштейн над ствольной коробкой Б-13П

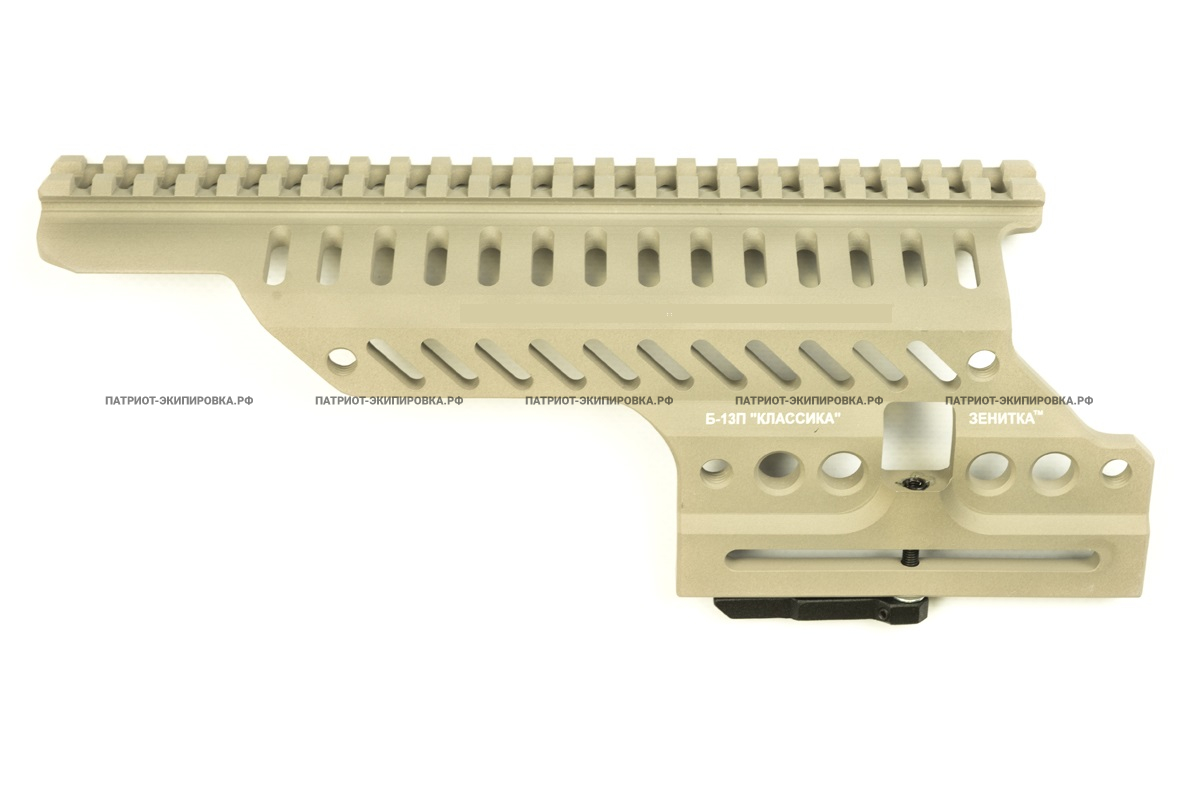

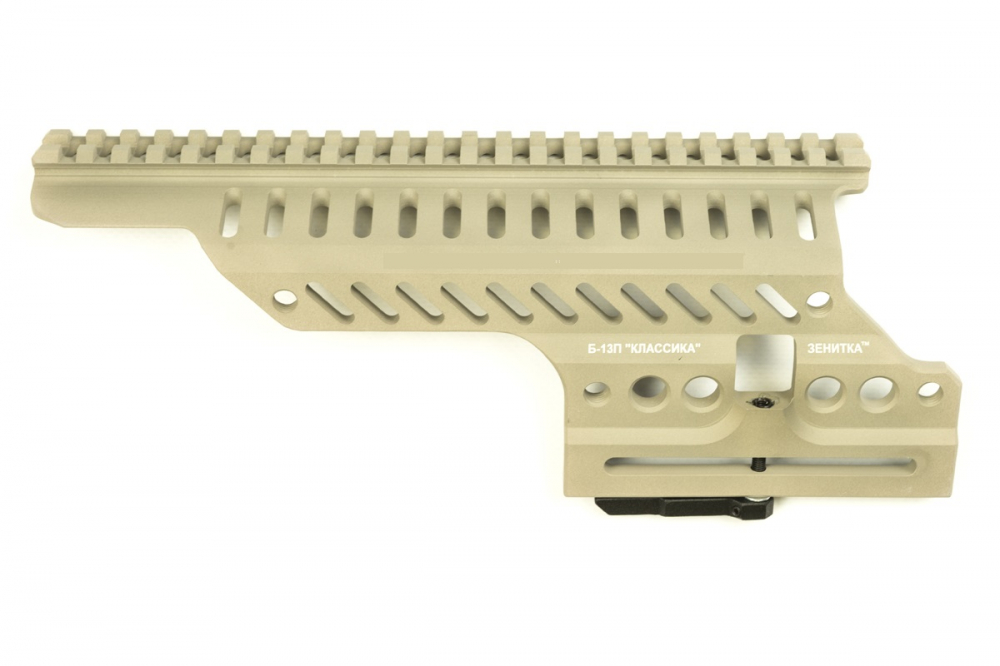

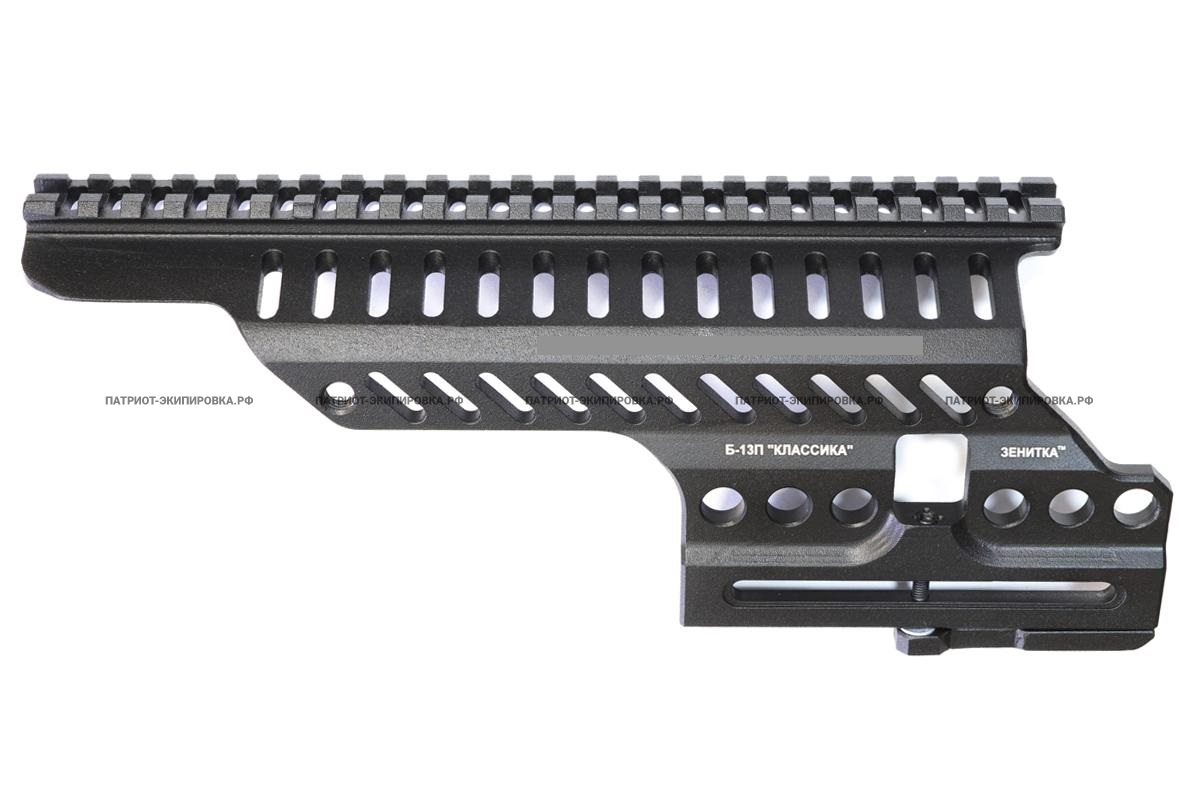

Кронштейн над ствольной коробкой Б-13П является цельнофрезерованным изделием, изготовленным из сплава Д16Т с покрытием черного цвета или цвета пустыня.

Кронштейн над ствольной коробкой Б-13П устанавливается на штатную базу "Ласточник хвост", расположенную на ствольной коробке пулемета, и обеспечивает установку на оружие прицельных приборов.

Формирует планку Пикатинни над ствольной коробкой оружия.

Позволяет устанавливать на оружие, как отдельные оптические прицельные приборы, так и комбинацию приборов.

Преимущества при эксплуатации:

•  небольшой вес и прочность
•  возможность быстрой установки на оружие и снятия с оружия
•  возможность двойной фиксации на штатной базе "Ласточкин хвост"
•  при установке на оружие не закрывает штатное прицельное приспособление оружия

Масса: 275 ± 5 г

Габаритные размеры: (270х99х58) ± 5 мм

Длина планки Пикатинни: 240 ± 5 мм

Рабочий диапазон температур окружающего воздуха: от -50 до +50°С

Гарантийный срок хранения и эксплуатации: 60 мес.

Комплектность поставки:

Для установки на оружие необходимо:

1. Установить рычаг-фиксатор кронштейна в положение "открыто"

2. Надеть Б-13П на боковую планку ствольной коробки оружия, сдвигая Б-13П от приклада к стволу

3. Повернуть рычаг-фиксатор кронштейна в положение "закрыто", после чего проверить фиксацию кронштейна на боковой планке ствольной коробки

4. Если после поворота рычага-фиксатора кронштейна в положение "закрыто" Б-13П не зафиксировался или зафиксировался недостаточно жестко на боковой планке ствольной коробки, необходимо произвести следующие действия:

• перевести рычаг в положение "открыто"
• шестигранным ключом ослабить стопорный винт, расположенный на рычаге
• винтом внутри рычага с помощью другого ключа добиться момента начала фиксации Б-13П на боковой планке ствольной коробки и закрутить ключом стопорный винт
• повернуть рычаг-фиксатор в положение "закрыто"
