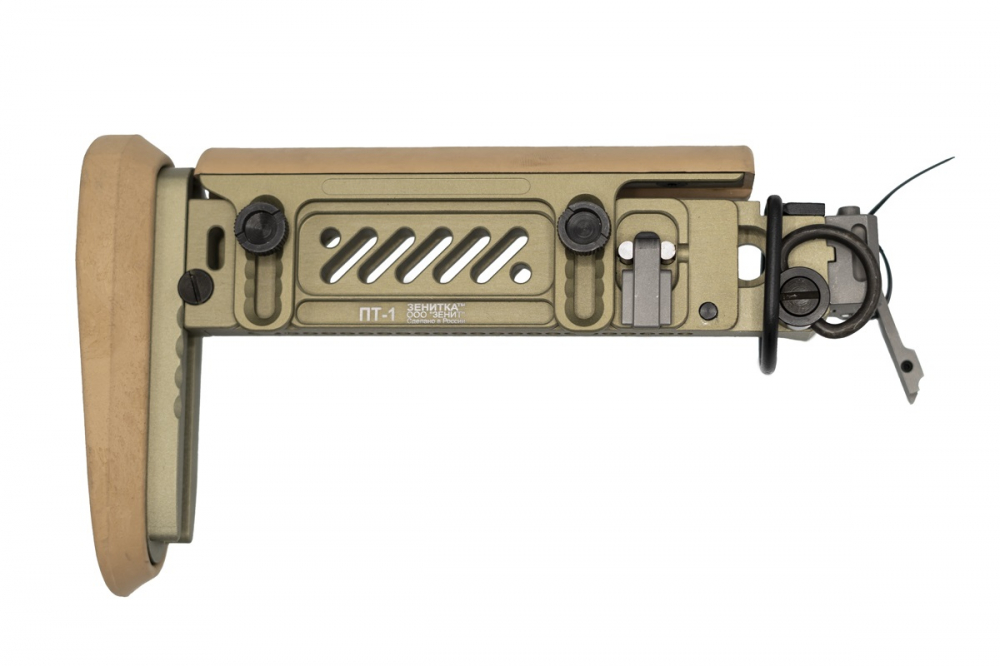

Цельнофрезерованный телескопический приклад скелетного типа ПТ-1 с резиновым тыльником и резиновой накладкой щеки, предназначен для установки и эксплуатации на АК серий: АК-103, АК-104, АК-105, АК-74М, АК-74С, АКС-74У, ПП Витязь.
Для гражданских карабинов с короткой длиной ствола необходимо использовать приклад ПТ-1С (закон об оружии).

Изготовлен из сплава Д16Т с покрытием черного цвета .

Приклад телескопический ПТ-1 устанавливается на штатное место складывающихся в бок прикладов АК.

Позволяет производить регулировки, исходя из выполняемых задач и индивидуальных данных стрелка.

Преимущества при эксплуатации:

• при установке на оружие не требует его доработки
• наличие регулируемой щеки и регулируемого тыльника
• телескопический механизм имеет большой диапазон регулировок по длине
• оригинальный механизм позволяет складывать и фиксировать приклад вдоль ствольной коробки оружия в любом положении телескопического механизма, а также регулировать высоту щеки и высоту тыльника
•  при складывании нет необходимости снимать кронштейн над ствольной коробкой Б-13, расположенный на боковой планке (ласточкин хвост) ствольной коробки оружия
• в нижнем положении щеки позволяет работать с механическим прицелом
• два варианта тыльника: широкий, узкий
• два варианта антабки

В зависимости от модели оружия  выбирается один из следующих замков:

• замок на АКС, АКС-74У
• замок на АК (боевые модели оружия, с возможностью ведения стрельбы со сложенным прикладом)
• замок для карабинов нарезных на базе АК (без возможности ведения стрельбы со сложенным прикладом)
• замок на Сайгу 9, TR9 PARADOX (без возможности ведения стрельбы со сложенным прикладом)
• замок не складывающийся на АКМ, АК-74 и карабины на их базе

Масса: 480 ± 10 г(в сборке поставки: широкая резиновая накладка и две антабки)

Габаритные размеры: (212/312 х 110/142 х 42) + 5мм

Рабочий диапазон температур окружающей среды: от -50°С до +50°С

Гарантийный срок хранения и эксплуатации: 60 мес.

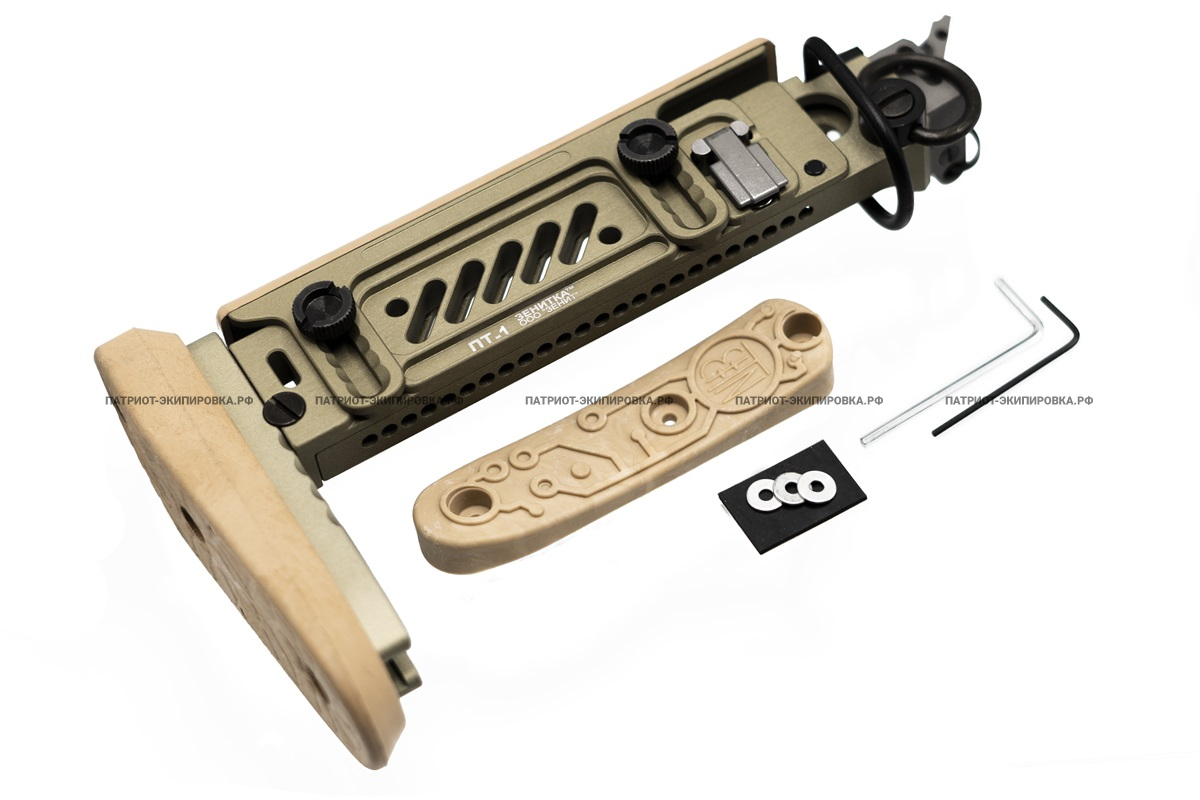

Комплектность поставки:

      Для установки приклада телескопического ПТ-1 (далее по тексту ПТ-1) на оружие необходимо:

1. ПТ-1 устанавливается вместо штатного (складывающегося вбок вдоль ствольной коробки) приклада АК и карабина «Сайга».

2. Выбив ось (ось выбивается с помощью выколотки вверх в сторону крышки ствольной коробки в соответствии со штатной инструкцией по полной разборке оружия) из петли штатного механизма сложения, снять штатный приклад оружия.

3. Установить ПТ-1 и пластину замка на оружие и вбить в штатное место оружия ось петли.

4. Вкручивая винт, зафиксировать пластину замка.

5. Для складывания ПТ-1 воспользоваться штатной кнопкой, расположенной на ствольной коробке оружия, и сложить ПТ-1 вдоль ствольной коробки оружия, при этом кнопка замка удерживает ПТ-1 в сложенном положении.

6. Для приведения ПТ-1 в рабочее положение нажать кнопку замка и разложить ПТ-1, фиксируя его штатной защёлкой оружия.

7. Для регулировки длины приклада поднять рычаг-фиксатор и установить необходимую длину ПТ-1.

8. После установки необходимой длины ПТ-1 опустить рычаг-фиксатор, фиксируя установленную длину ПТ-1.

9. Для установки нужной высоты щеки необходимо:

• ослабить винты и установить щёку на необходимую высоту,
• закрутив винты, зафиксировать щеку на выбранной высоте.

10. Для установки нужной высоты затыльника необходимо:

• ослабить винт и установить затыльник на необходимую высоту,
• закрутив винт, зафиксировать затыльник на выбранной высоте.

11. Открутить от приклада лишнюю антабку, оставив необходимую.

12. Установить необходимую резиновую накладку на тыльник приклада.

13. Открутив винт, можно установить другой замок из номенклатуры выпускаемых фирмой ООО «Зенит» замков (АК-74, АК-74У, нескладной приклад).

Подвижные части телескопического механизма регулировки длины приклада необходимо чистить во время обслуживания оружия.

Более подробная проиллюстрированная инструкция находится в руководстве по эксплуатации.
