Приклад телескопический ПТ-3

Приклад телескопический ПТ-3

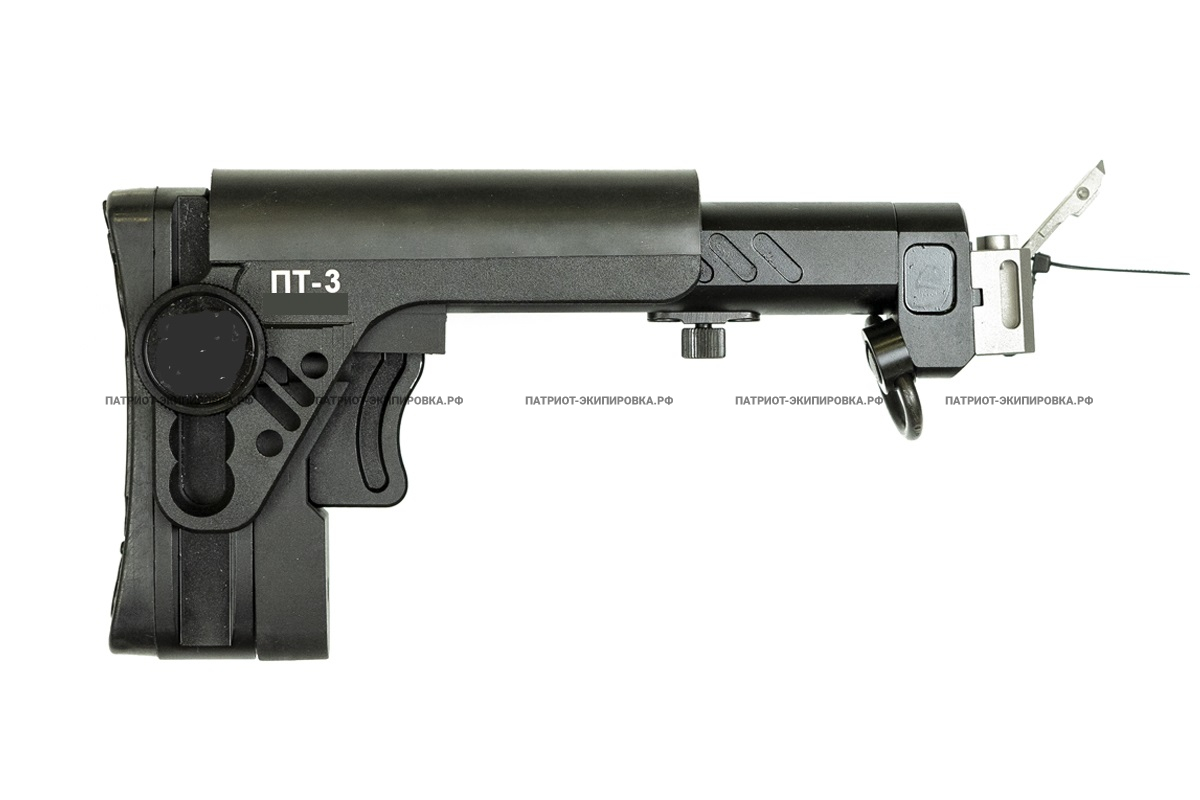

Приклад телескопический ПТ-3 предназначен для установки и эксплуатации на АК серий АК-103, АК-104, АК-105, АК-74М, АК-74С, АКС-74У, ПП Витязь, TG2, Сайга-МК исп.30. Устанавливается на штатное место складывающегося влево приклада.

Позволяет производить регулировки, исходя из выполняемых задач и индивидуальных данных стрелка.

Внимание! Приклады на базе ПТ-3 несовместимы с АК-74, АКМ и карабинами на его базе!

Преимущества при эксплуатации:

• при установке на оружие не требует его доработки;
• наличие регулируемой щеки;

• большой диапазон регулировок по длине телескопического механизма;

• оригинальный механизм позволяет складывать и фиксировать приклад вдоль ствольной коробки оружия в любом положении телескопического механизма и при любой высоте щеки;
• в нижнем положении щеки позволяет работать с механическим прицелом;
• наличие механизма выборки люфта.

В зависимости от модели оружия  выбирается один из следующих замков:

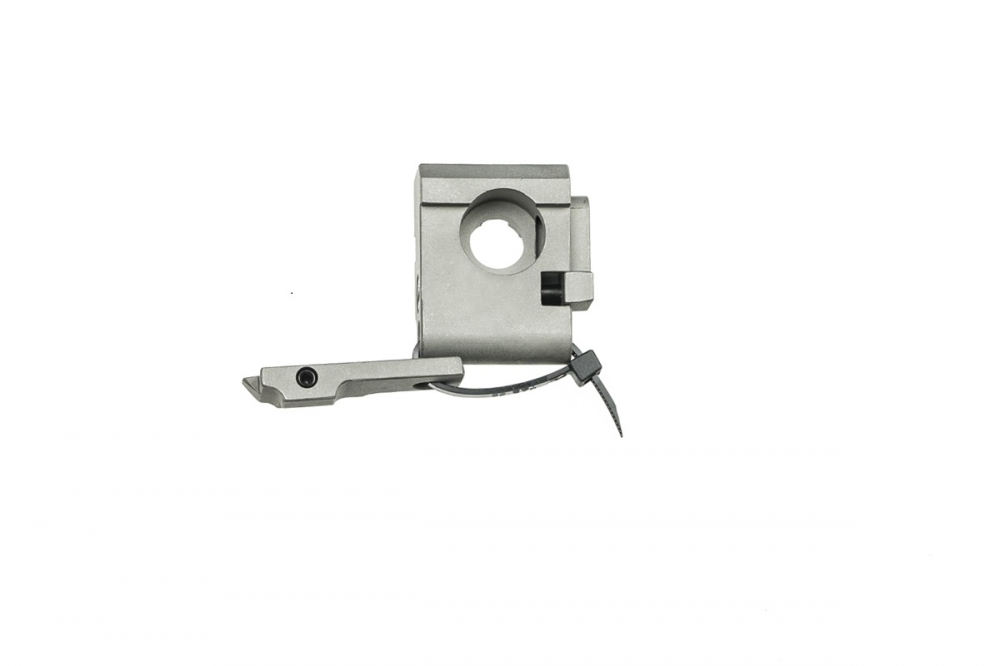

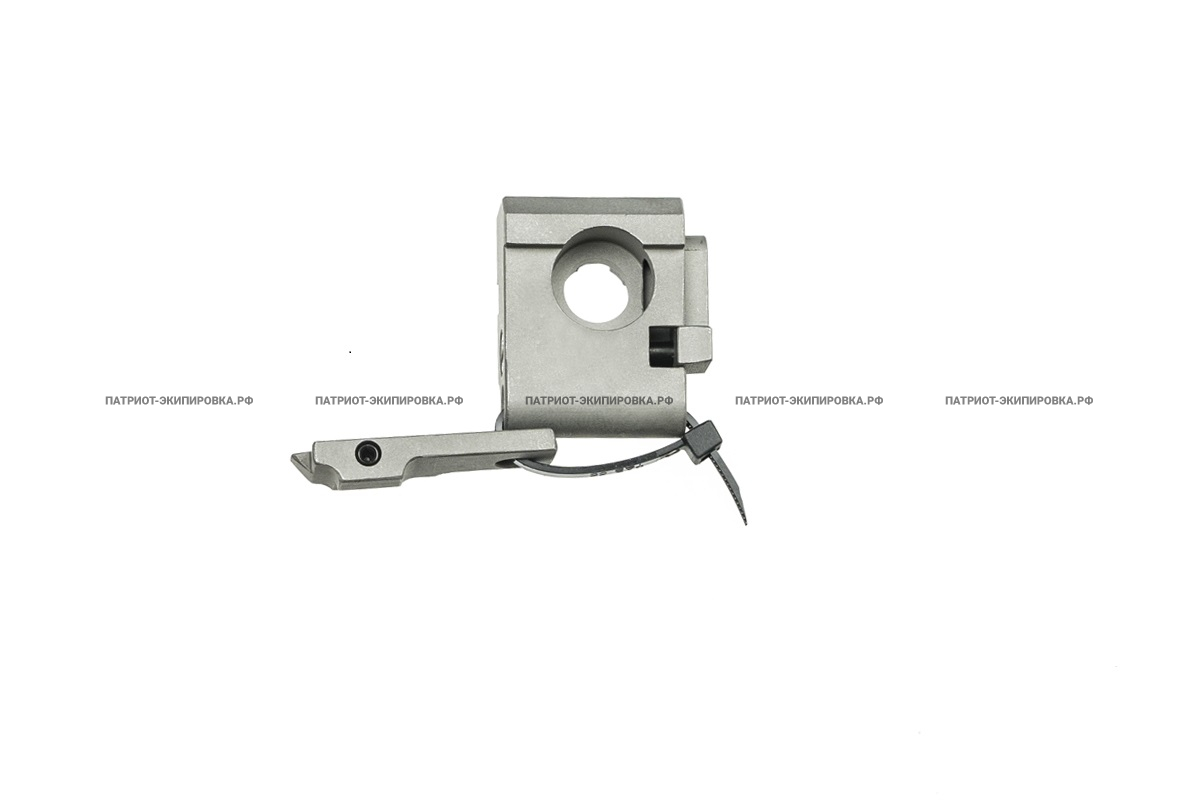

• замок на АКС, АКС-74У

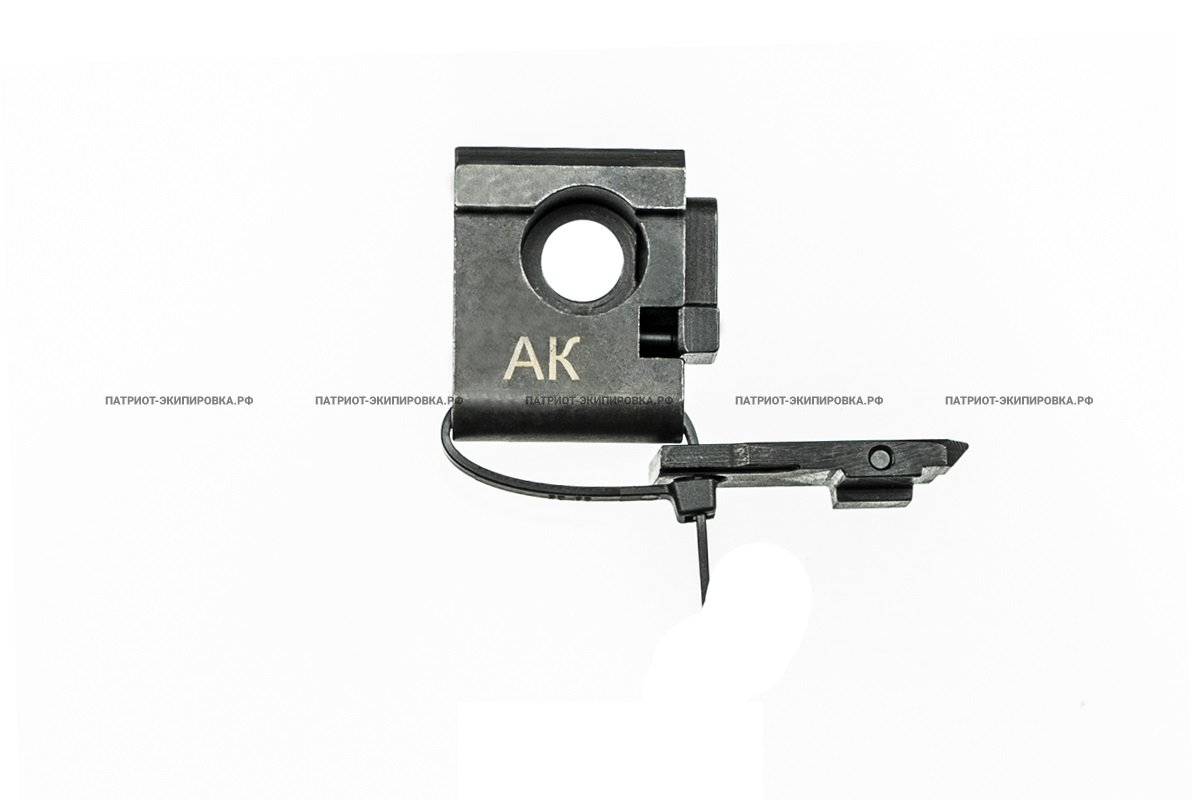

• замок на АК (боевые модели оружия, с возможностью ведения стрельбы со сложенным прикладом)
• замок для карабинов нарезных на базе АК (без возможности ведения стрельбы со сложенным прикладом)

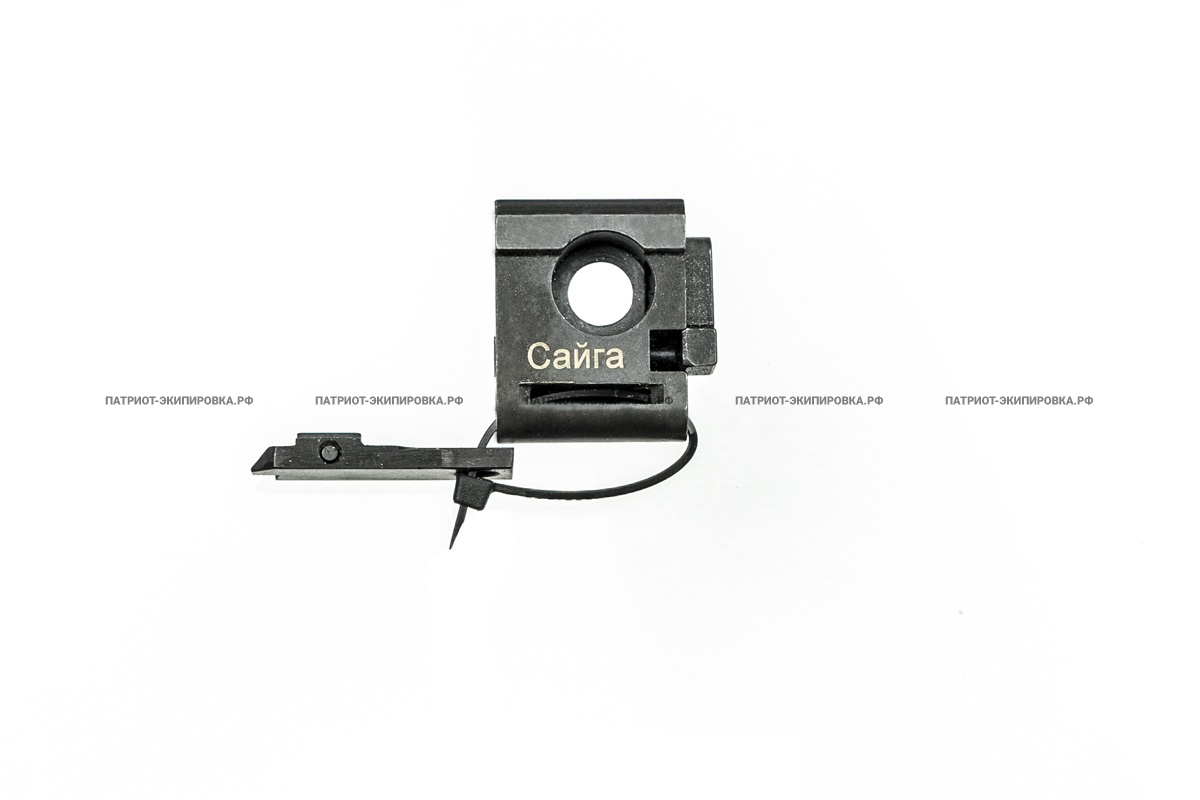

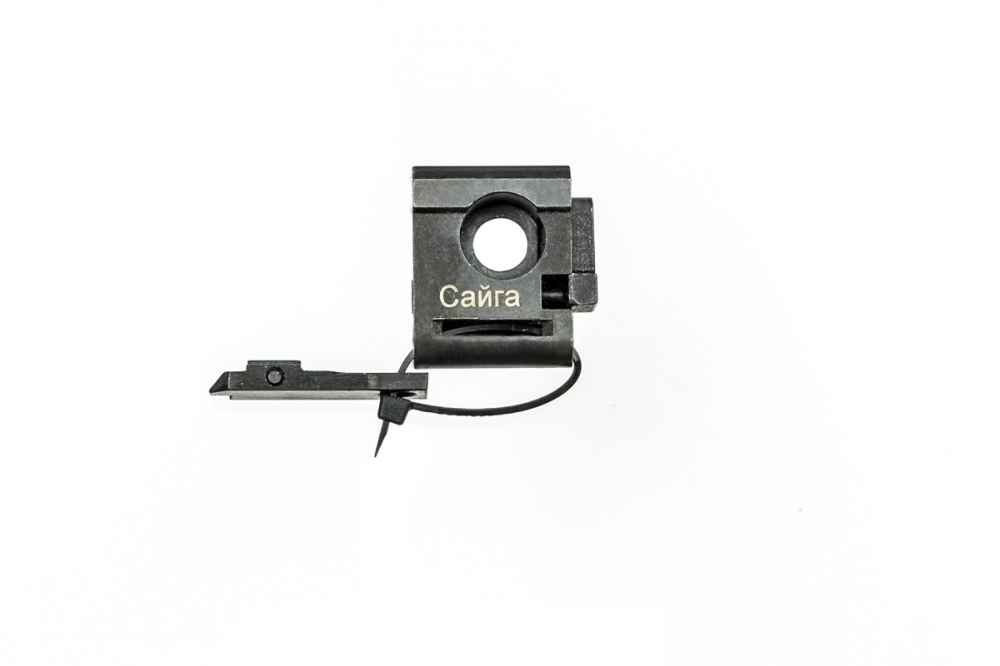

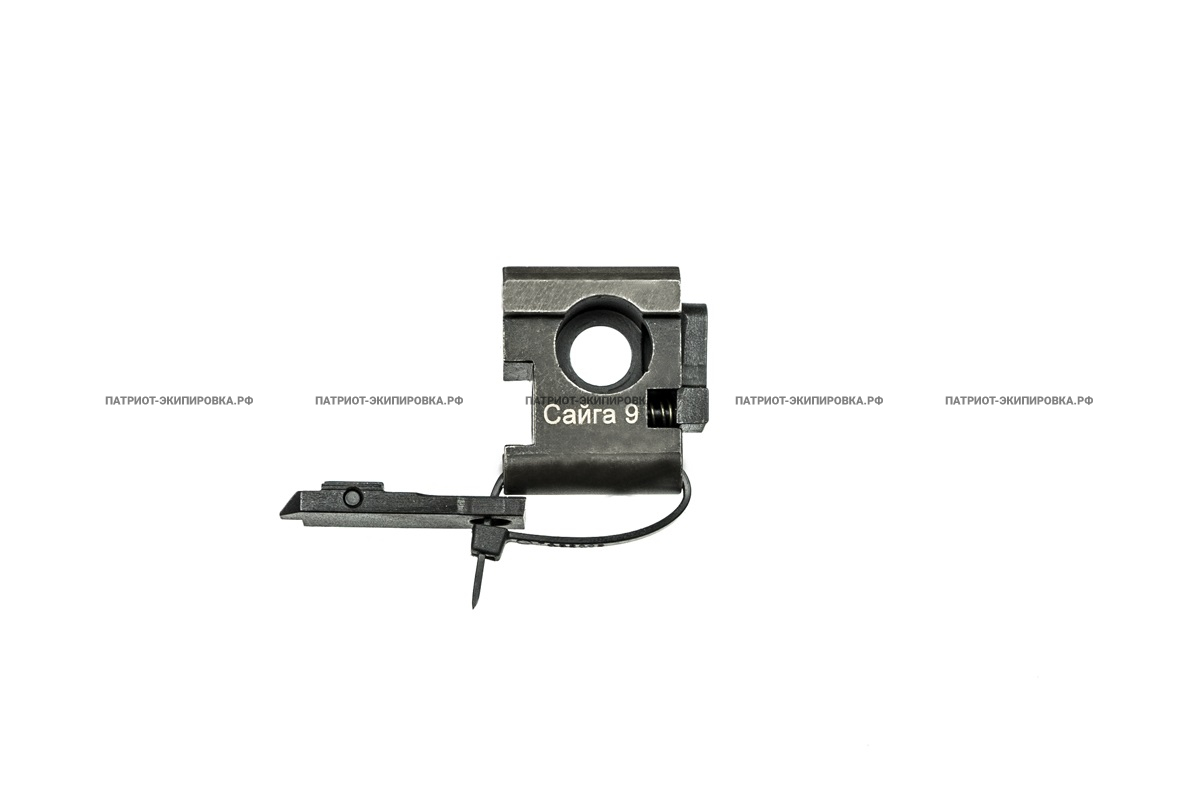

• замок на Сайгу 9 (без возможности ведения стрельбы со сложенным прикладом)

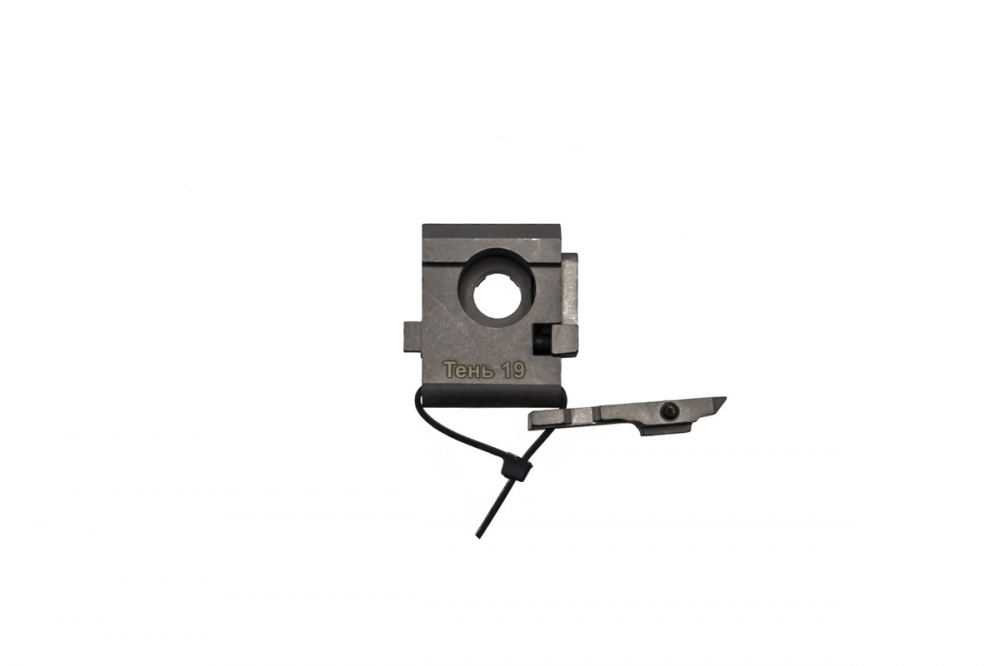

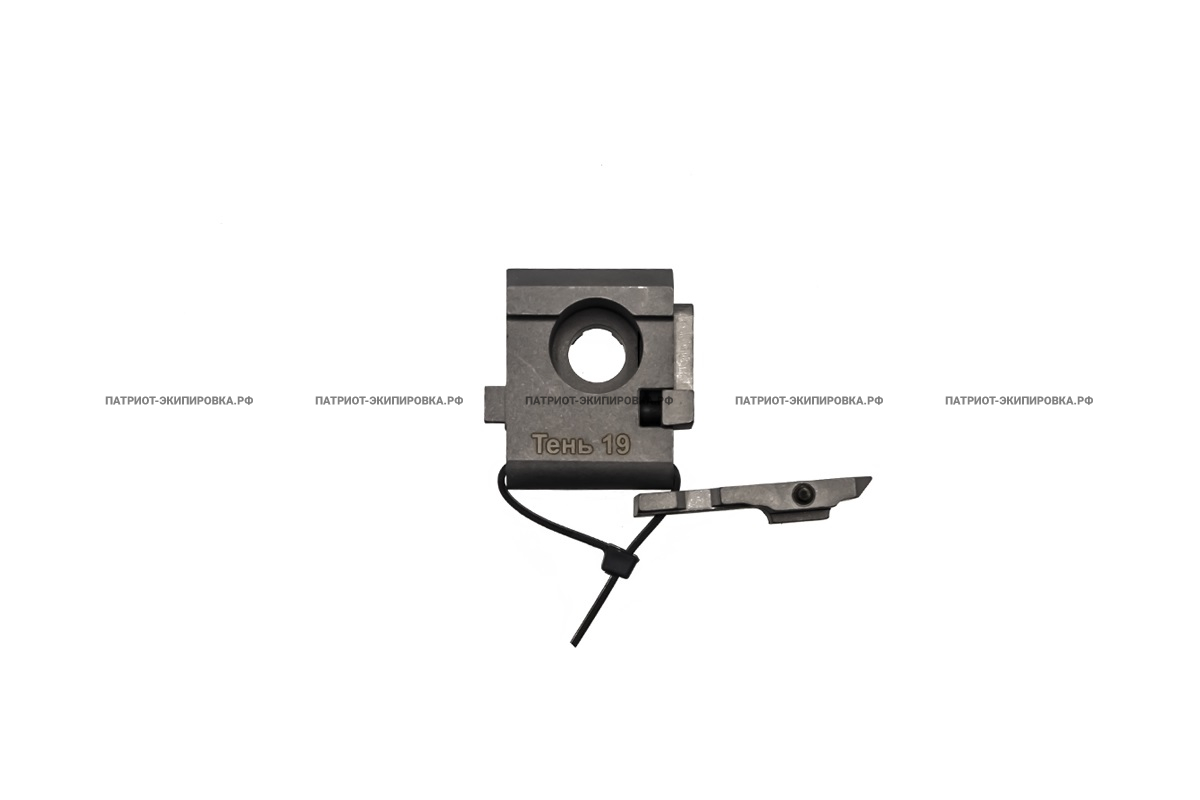

• замок на Тень 19

Масса: 550±10 г

Габаритные размеры:(210/260х110/140х43)±5 мм

Цвет: черный

Материал: сплав Д16Т и сталь

Рабочий диапазон температур окружающей среды: от -50°С до +50°С

Гарантийный срок хранения и эксплуатации: 60 мес.

Комплектность поставки:

При заказе уточняйте, на какой тип оружия планируется установка приклада, чтобы он был укомплектован переходником на Вашу модель оружия (подробнее - замки для приклада).

Для установки приклада телескопического ПТ-3 (далее по тексту ПТ-3) на оружие необходимо:

1.  ПТ-3 устанавливается вместо штатного приклада АК и карабинов, созданных на базе АК.

2. Выбить ось из петли штатного механизма складывания  и снять штатный приклад оружия.

3. Установить ПТ-3 и пластину замка  в ствольную коробку, затем вбить ось петли штатного механизма и после этого поджать планку замка, вкручивая винт.

4. Для складывания ПТ-3 влево вдоль ствольной коробки используется штатная кнопка механизма складывания.  В сложенном положении ПТ-3 удерживается при помощи кнопки замка для фиксации приклада в сложенном положении.

5. Для раскладывания ПТ-3 и приведения в рабочее положение необходимо нажать кнопку замка для фиксации приклада в сложенном положении и разложить приклад. Фиксация ПТ-3 в разложенном положении осуществляется при помощи фиксатора штатного механизма складывания.

6. Для регулировки длинны приклада выкрутить до упора винт окончательной выборки люфтов и, нажав клавишу регулировки телескопического механизма, потянуть приклад до получения желаемой длинны. После этого отпустить клавишу регулировки телескопического механизма и усилием руки затянуть винт окончательной выборки люфтов.

7. Для выбора высоты щеки необходимо ослабить винт, фиксирующий щеку, на выбранной высоте  и выбрать желаемую высоту. После чего закрутить усилием руки винт, фиксирующий щеку, на выбранной высоте.

Подвижные части телескопического механизма регулировки длины приклада необходимо чистить во время обслуживания оружия.

Более подробная проиллюстрированная инструкция находится в руководстве по эксплуатации.
