Приклад телескопический ПТ-5

Приклад телескопический ПТ-5

Приклад ПТ-5 не совместим с кронштейном Б-13!

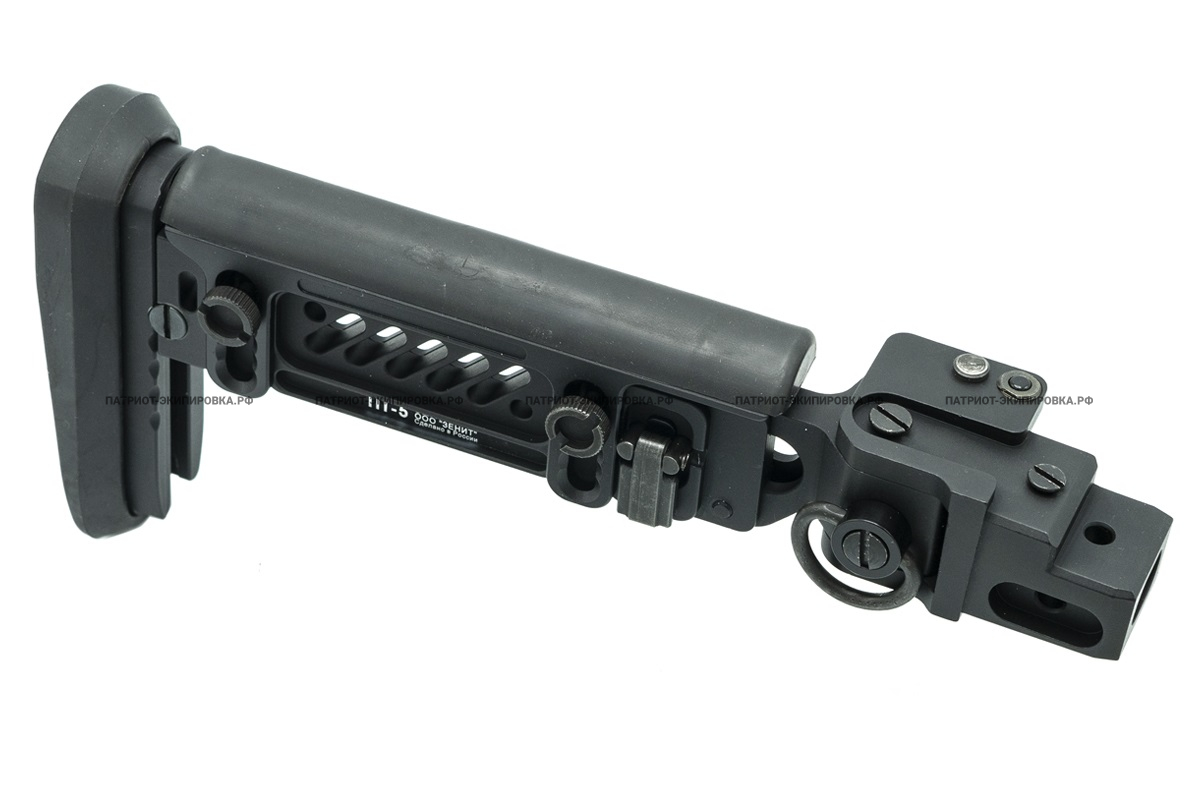

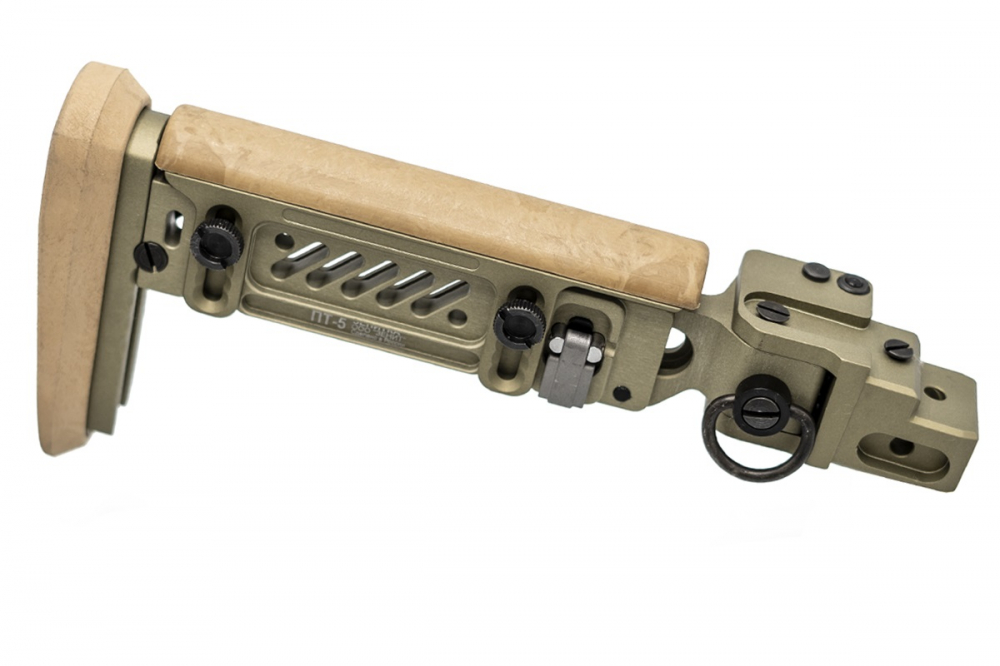

Цельнофрезерованный телескопический приклад скелетного типа ПТ-5 с резиновым тыльником и резиновой накладкой щеки, предназначен для установки и эксплуатации на АКМ.

Изготовлен из сплава Д16Т с покрытием черного цвета.

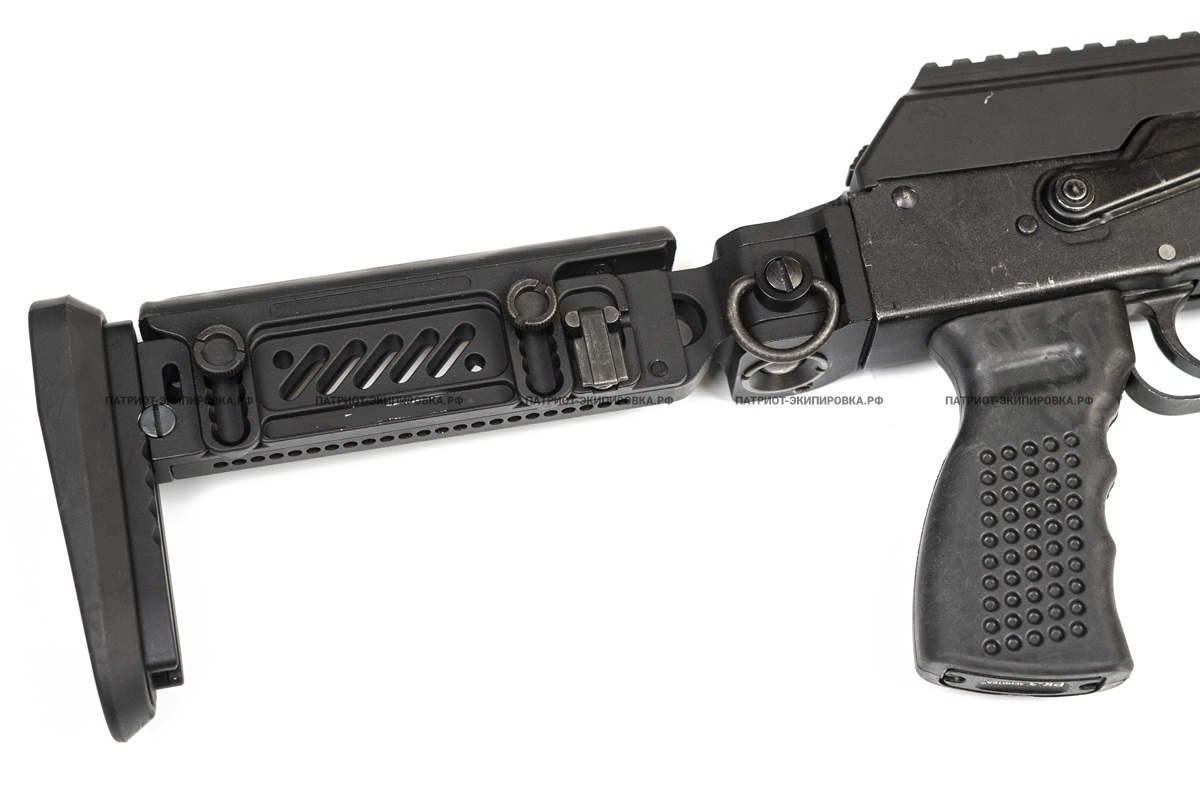

Приклад телескопический ПТ-5 устанавливается на штатное место складывающихся в бок прикладов АКМ.

Позволяет производить регулировки, исходя из выполняемых задач и индивидуальных данных стрелка.

Преимущества при эксплуатации:

• при установке на оружие не требует его доработки
• наличие регулируемой щеки и регулируемого тыльника
• телескопический механизм имеет большой диапазон регулировок по длине
• оригинальный механизм позволяет складывать и фиксировать приклад вдоль ствольной коробки оружия в любом положении телескопического механизма, а также регулировать высоту щеки и высоту тыльника
• в нижнем положении щеки позволяет работать с механическим прицелом
• два варианта тыльника: широкий, узкий
• два варианта антабки

Масса: 600 ± 10 (в сборке поставки: широкая резиновая накладка и две антабки)

Габаритные размеры: (261/361 х 121/142 х 49)

Рабочий диапазон температур окружающей среды: от -50°С до +50°С

Гарантийный срок хранения и эксплуатации: 60 мес.

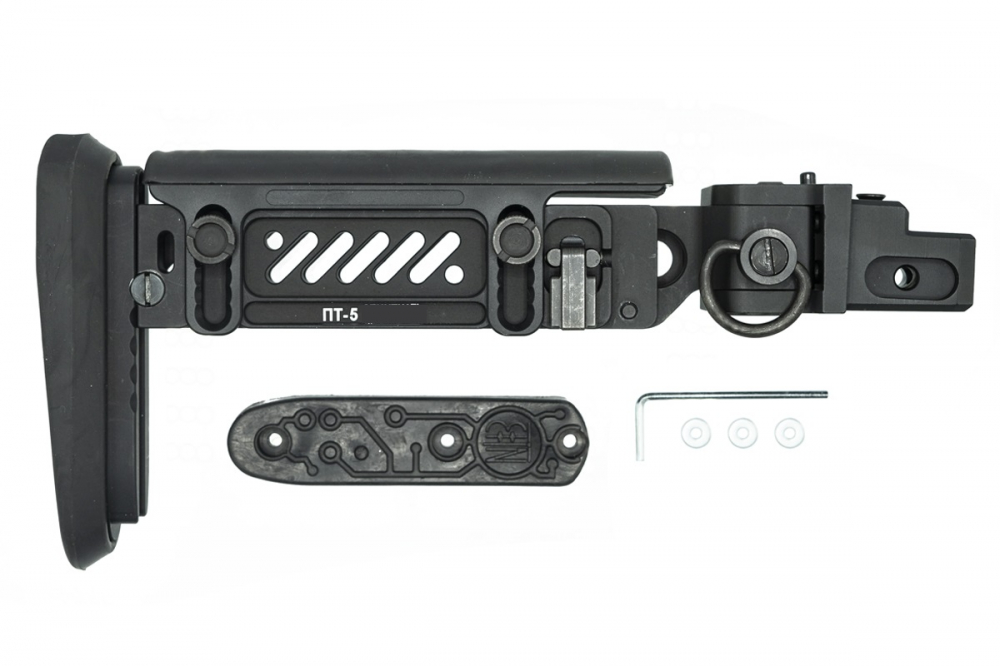

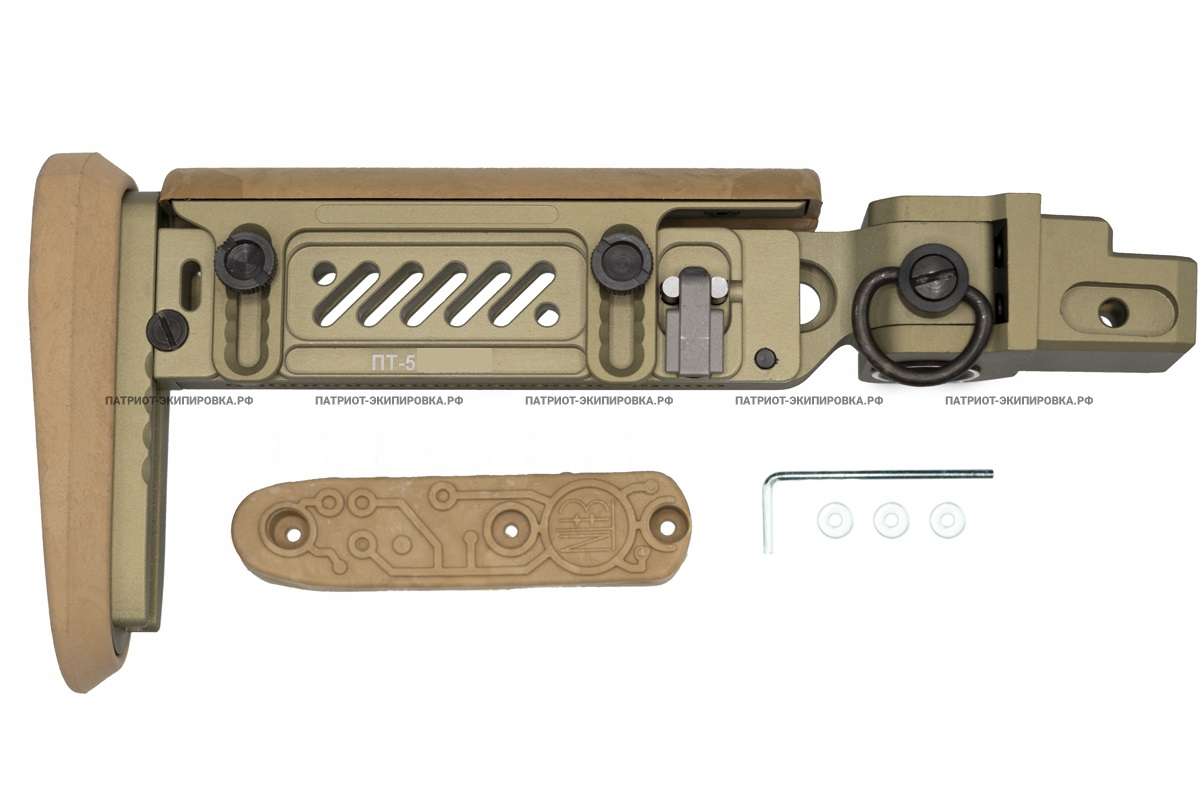

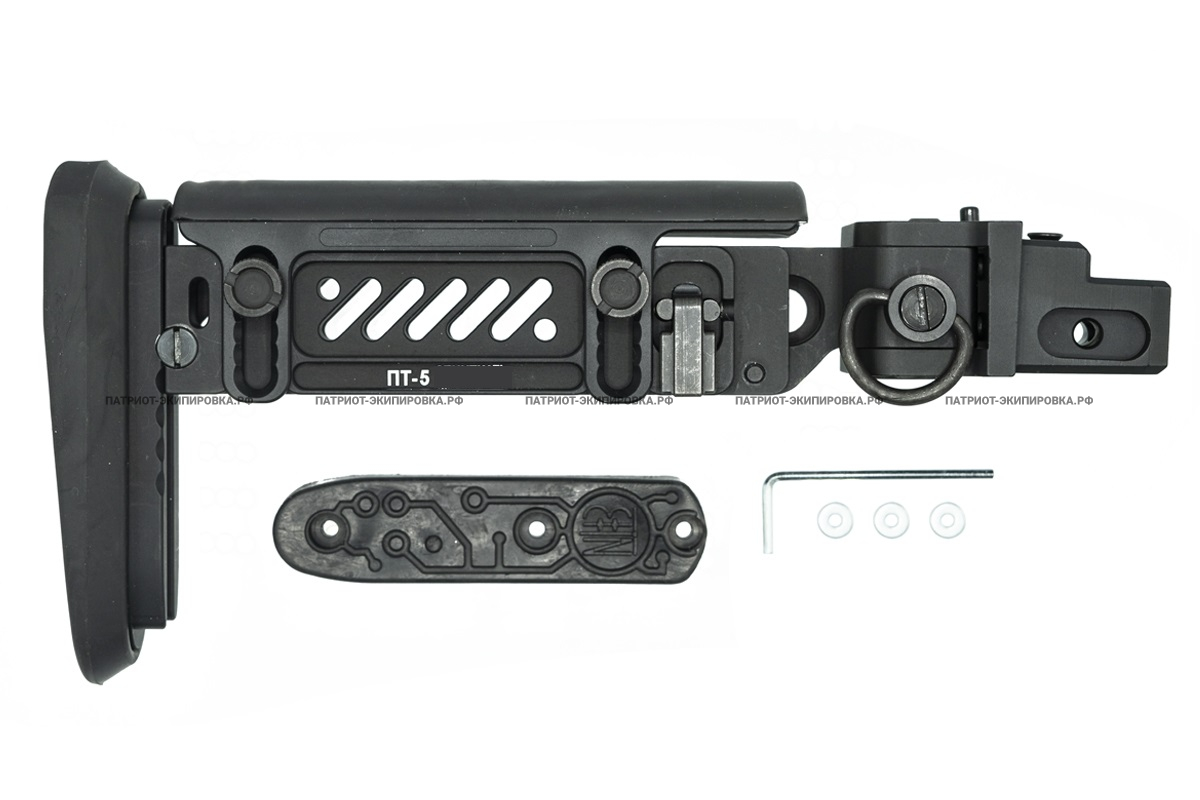

Комплектность поставки:

 Для установки приклада телескопического ПТ-5 (далее по тексту ПТ-5) на оружие необходимо:

1. ПТ-5 устанавливается вместо штатного (складывающегося вбок вдоль ствольной коробки) приклада АКМ

2. Выкрутить крепежные винты штатного приклада и вынуть его из посадочного места

3. Вставить ПТ-5 в АКМ и закрутить крепежные винты

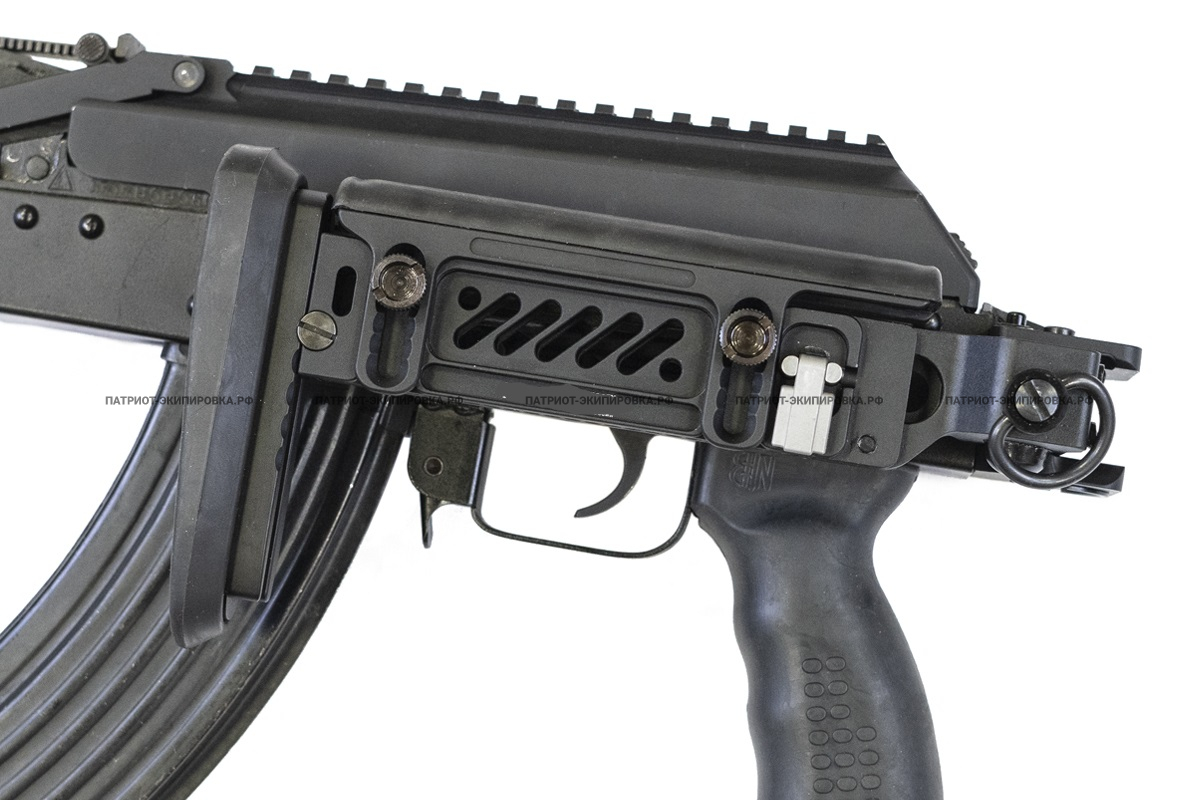

4. Для складывания ПТ-5 необходимо нажать на кнопку и путем поворота вокруг оси сложить приклад до фиксации

5. Для раскладывания ПТ-5 необходимо нажать на кнопку и путем поворота разложить приклад до фиксации

6. Для регулировки длины приклада поднять рычаг-фиксатор и установить необходимую длину ПТ-5

7. После установки необходимой длины ПТ-5 опустить рычаг-фиксатор, фиксируя установленную длину ПТ-5

8. Для установки нужной высоты щеки необходимо:

• ослабить винты и установить щёку на необходимую высоту
• закрутив винты, зафиксировать щеку на выбранной высоте

9. Для установки нужной высоты затыльника необходимо:

• ослабить винт и установить затыльник на необходимую высоту
• закрутив винт, зафиксировать затыльник на выбранной высоте

10. Установить необходимую резиновую накладку на тыльник приклада

Подвижные части телескопического механизма регулировки длины приклада необходимо чистить во время обслуживания оружия.

Более подробная проиллюстрированная инструкция находится в руководстве по эксплуатации.
