Комплект "Спорт-1"

Комплект "Спорт-1"

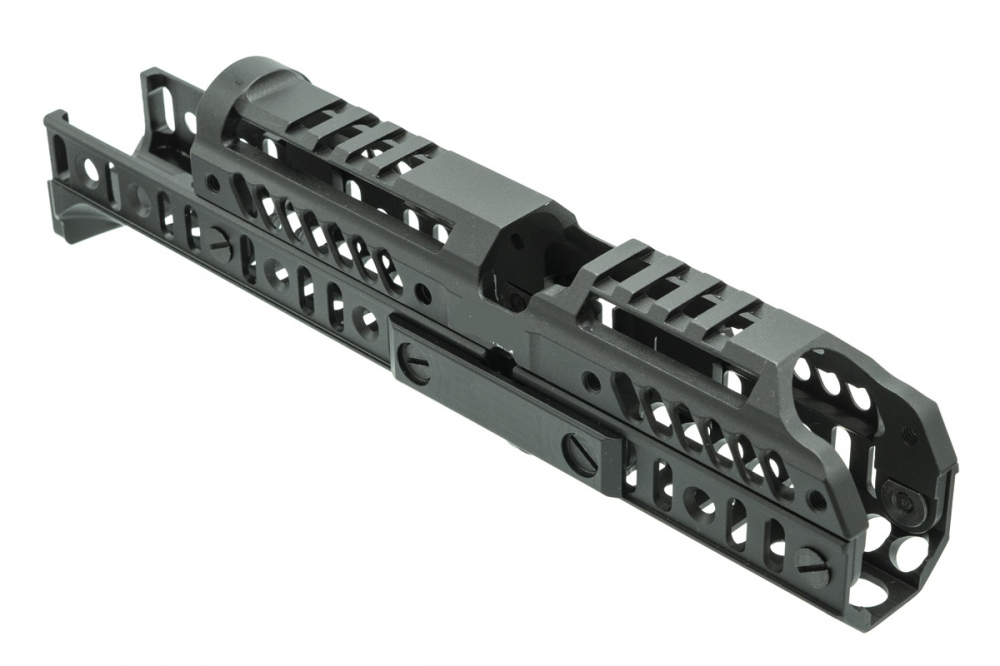

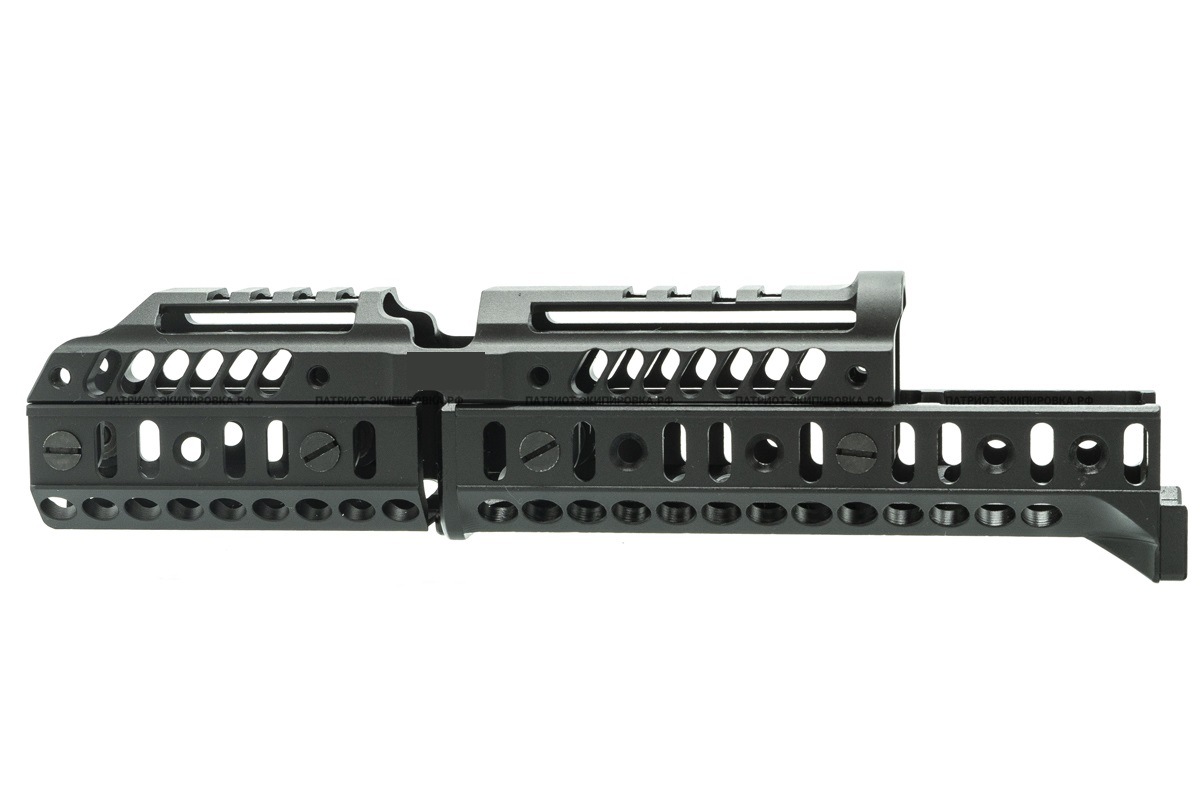

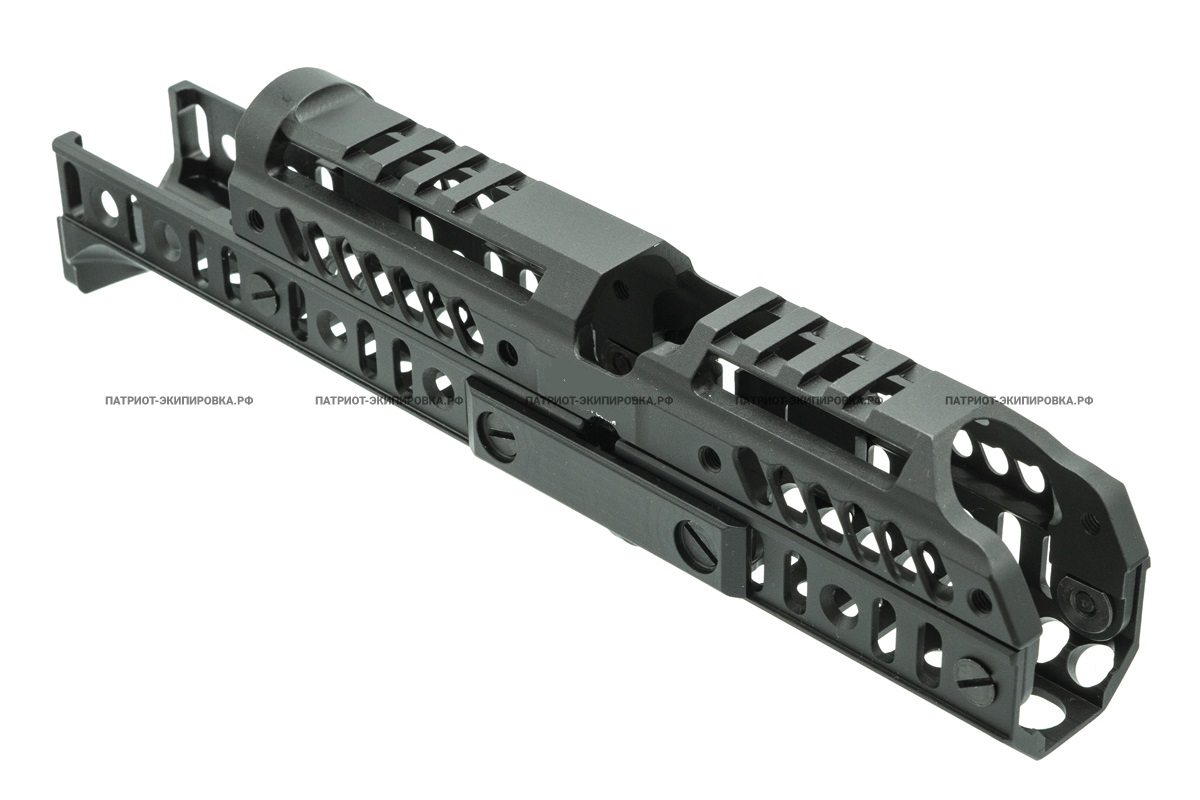

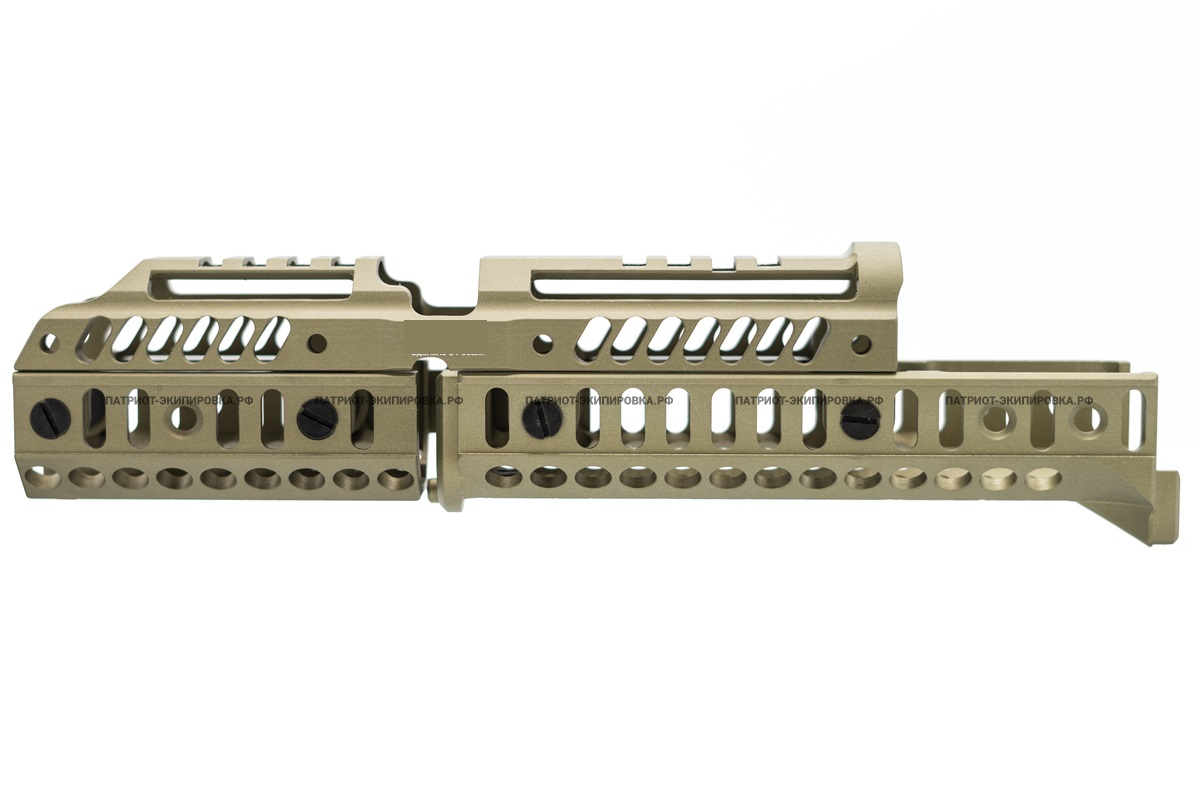

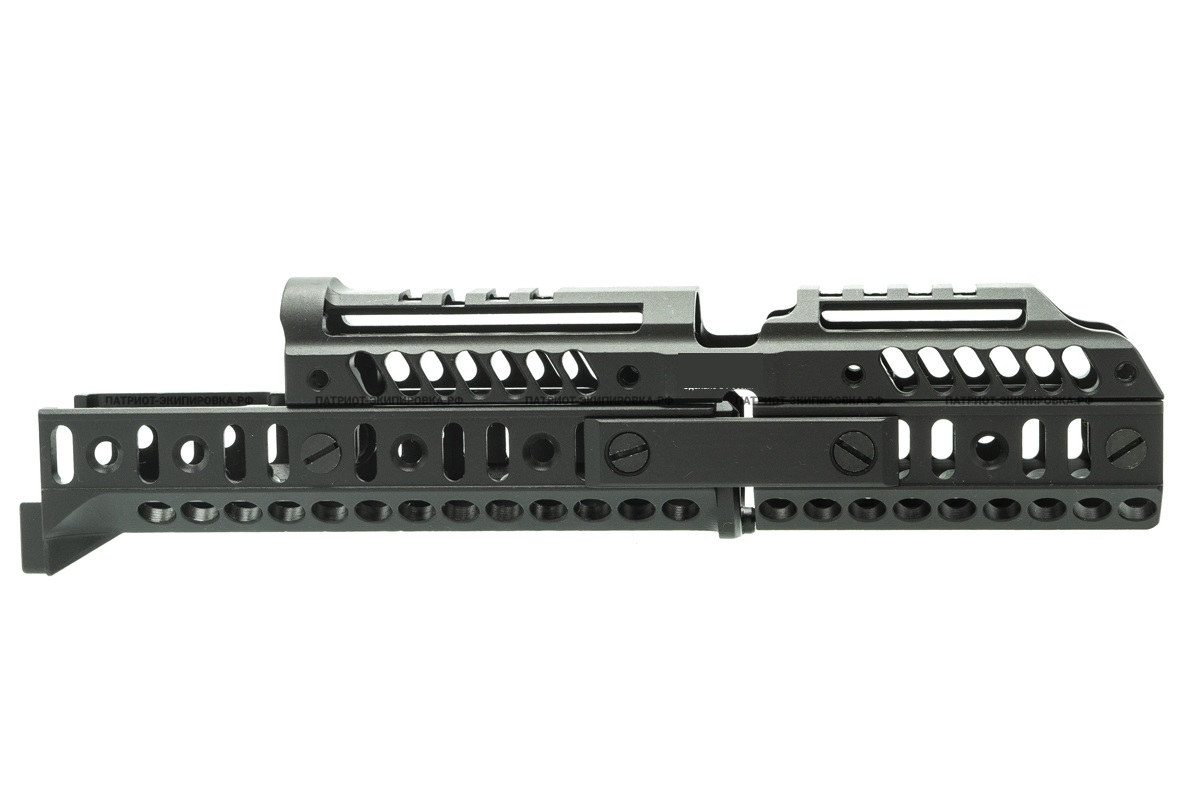

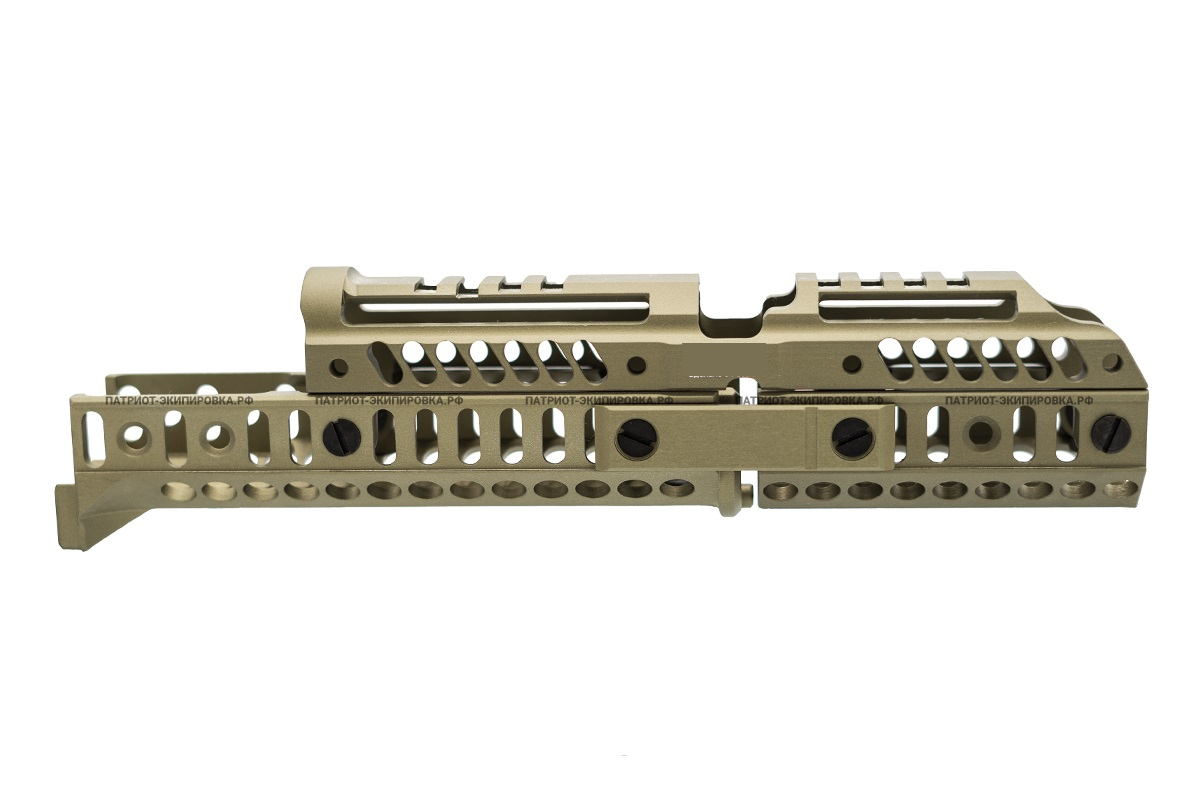

Комплект «Спорт-1» устанавливается на место штатного цевья АК и карабинов на его основе и имеет направляющую Базис для установки совместимых с Базисом аксессуаров напрямую на цевьё, а именно: кронштейны  Б-2 (45мм), Б-2Л (34 мм), Б-2М (15 мм), Б-2У (75 мм), формирующие планки Пикатинни для дополнительного оборудования; антабки А-1Л или А-2Л; упоры РЛ-1; передние рукоятки РК-0Л, РК-1Л, РК-2Л, РК-4Л, РК-6Л; накладки на направляющую Базис НПН-2; фиксаторы провода ФП-3.

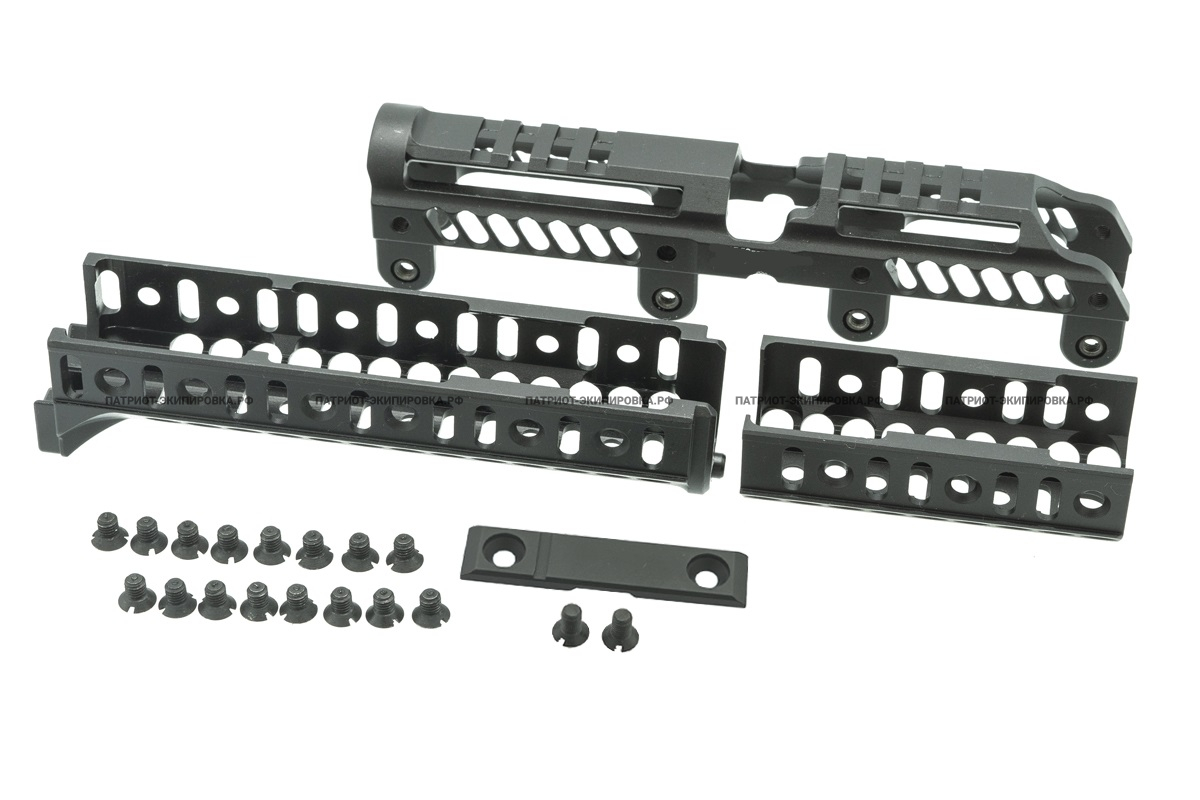

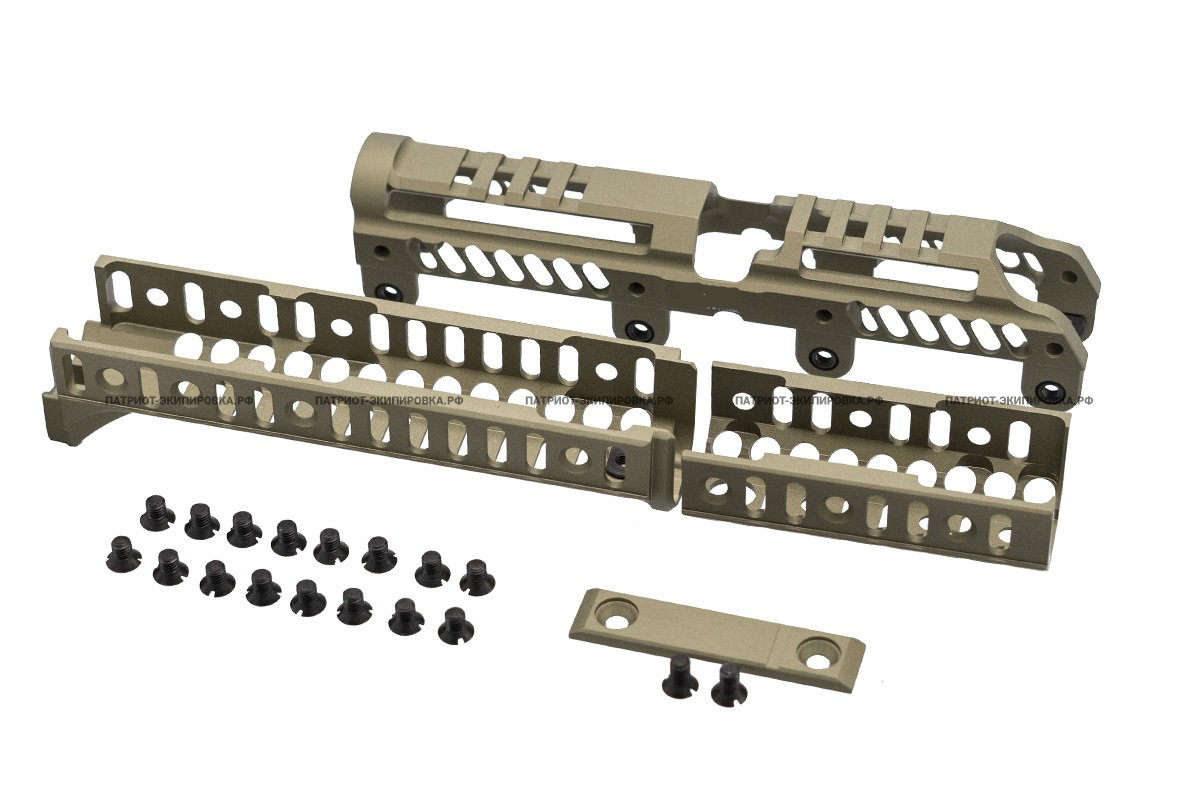

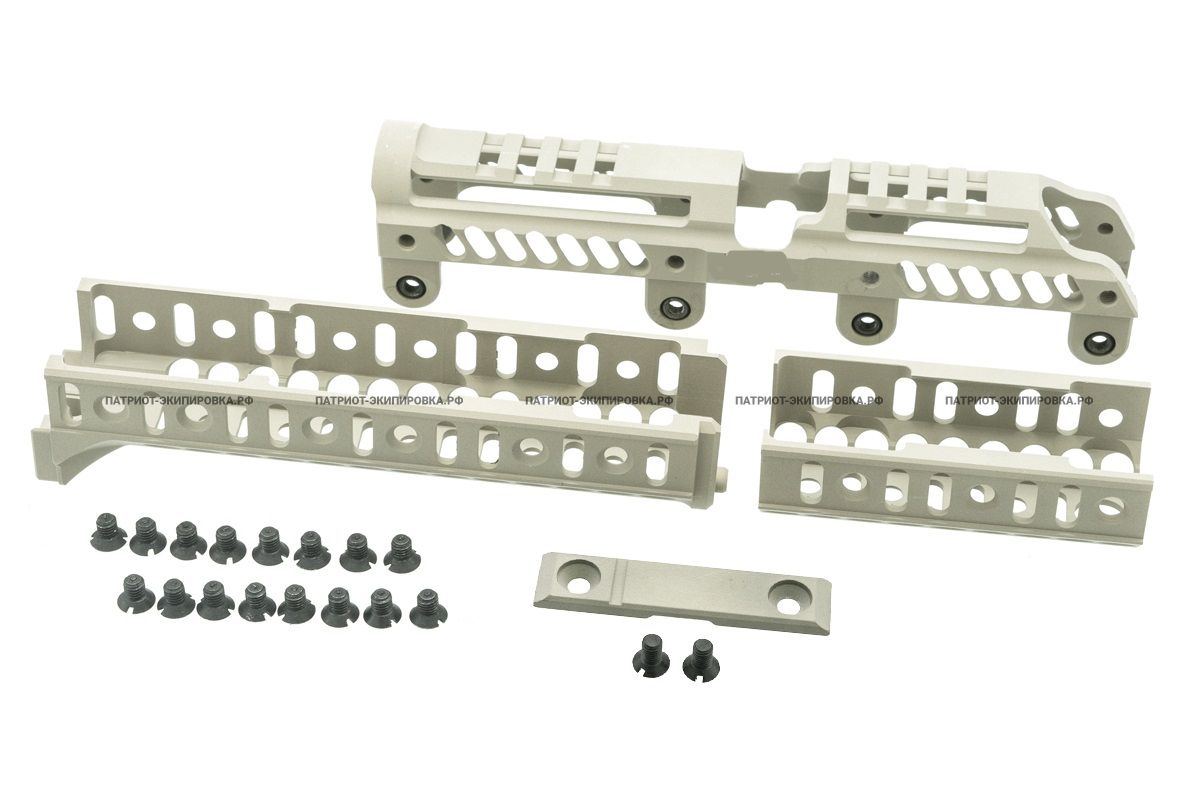

В комплект "Спорт-1" входит:

• кронштейн "Цевье Б-10Л", 8 винтов М5х7 и руководство по эксплуатации;
• кронштейн ДЛ-1, Стяжка Спорт-1, 2 винта М5х9 и руководство по эксплуатации;
• кронштейн  над газоотводной трубкой Б-31Л, 8 винтов М5х7 и руководство по эксплуатации;
• Руководство по эксплуатации комплекта

ВНИМАНИЕ: Установка шомпола на штатное место невозможна!

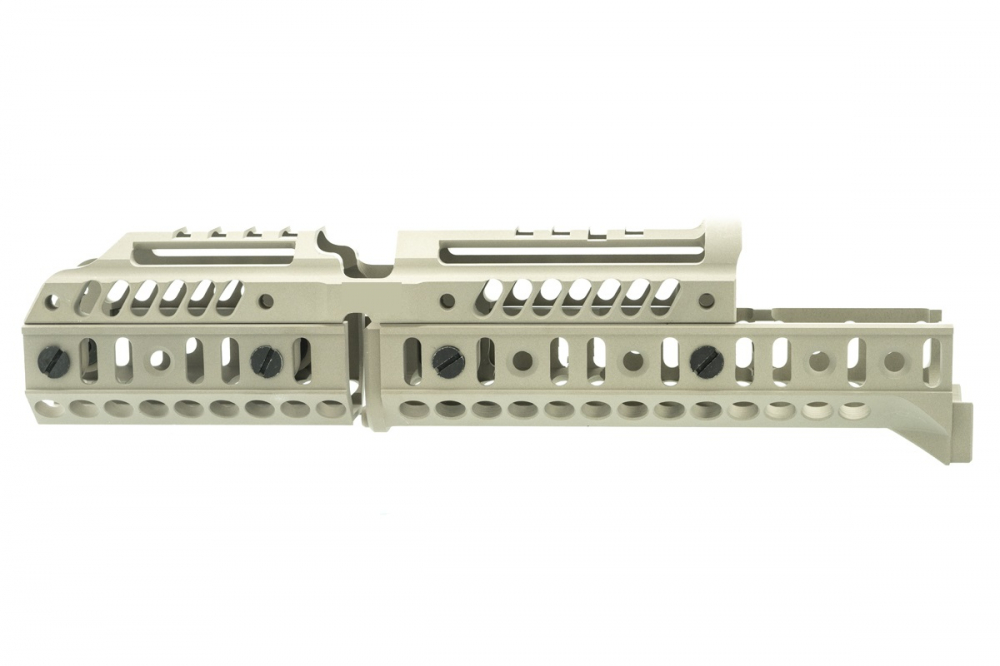

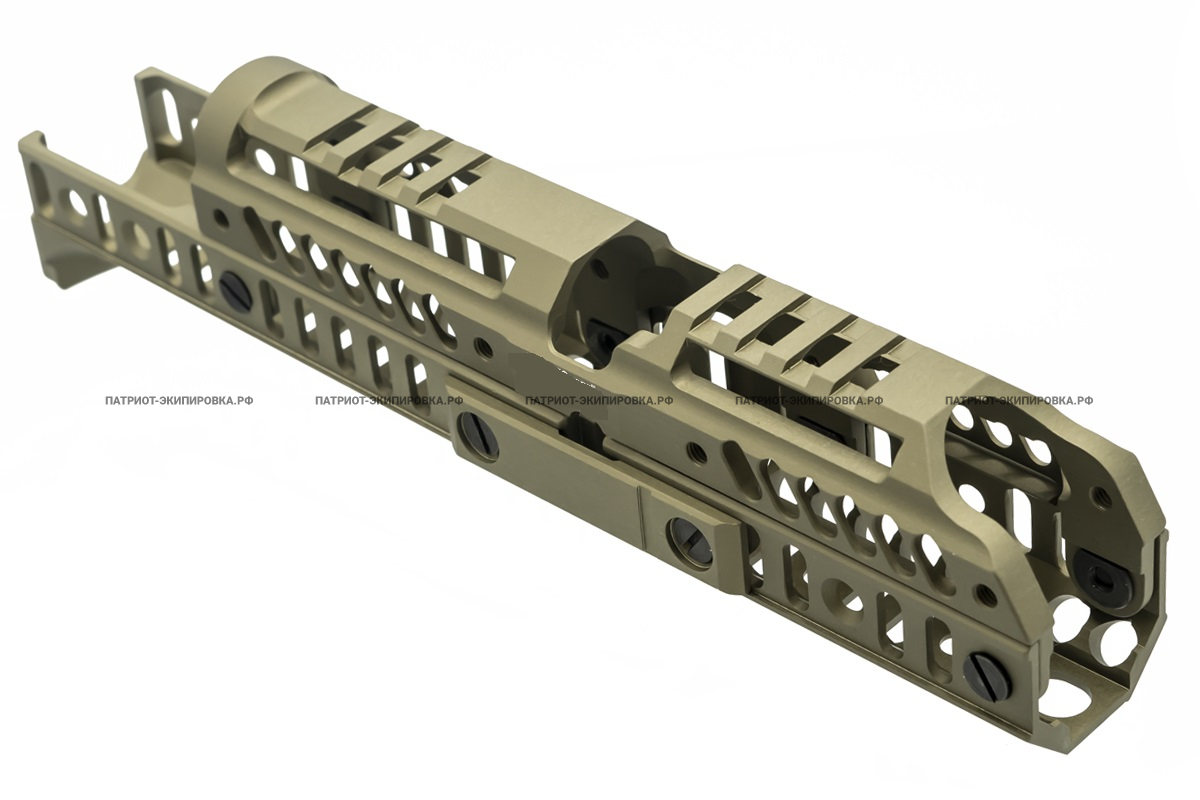

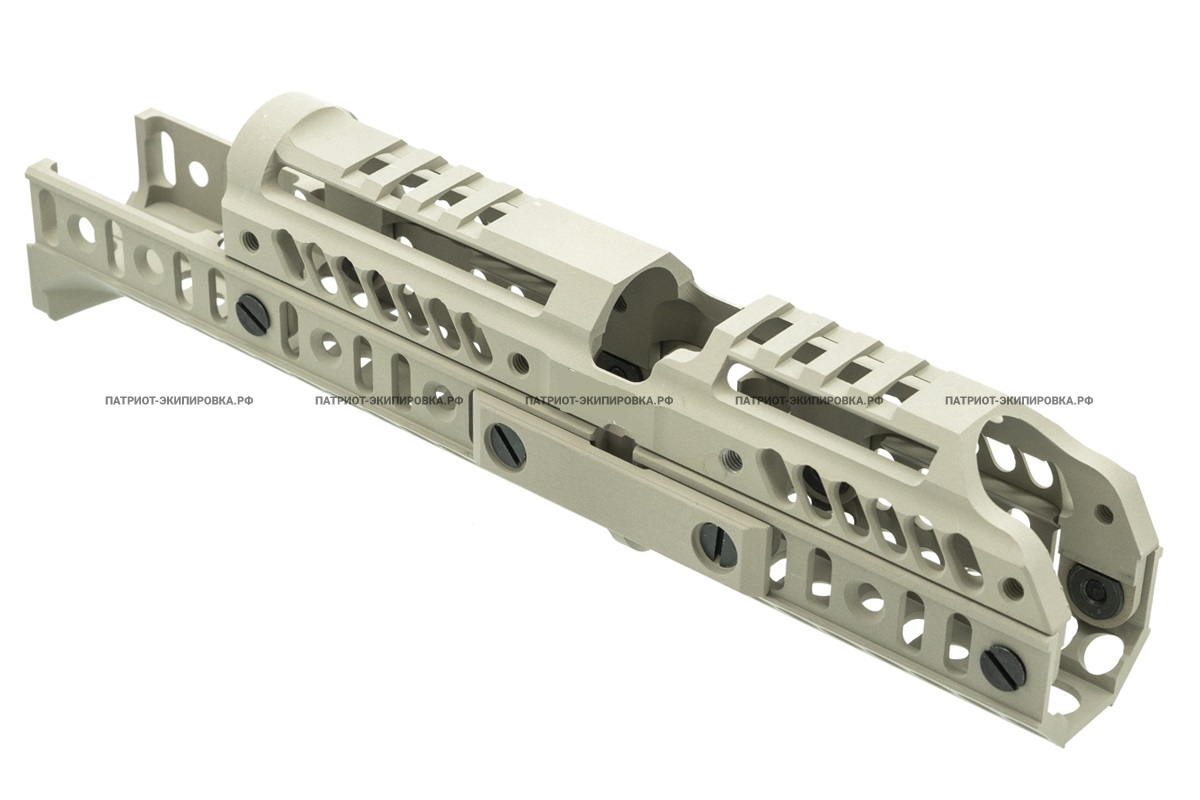

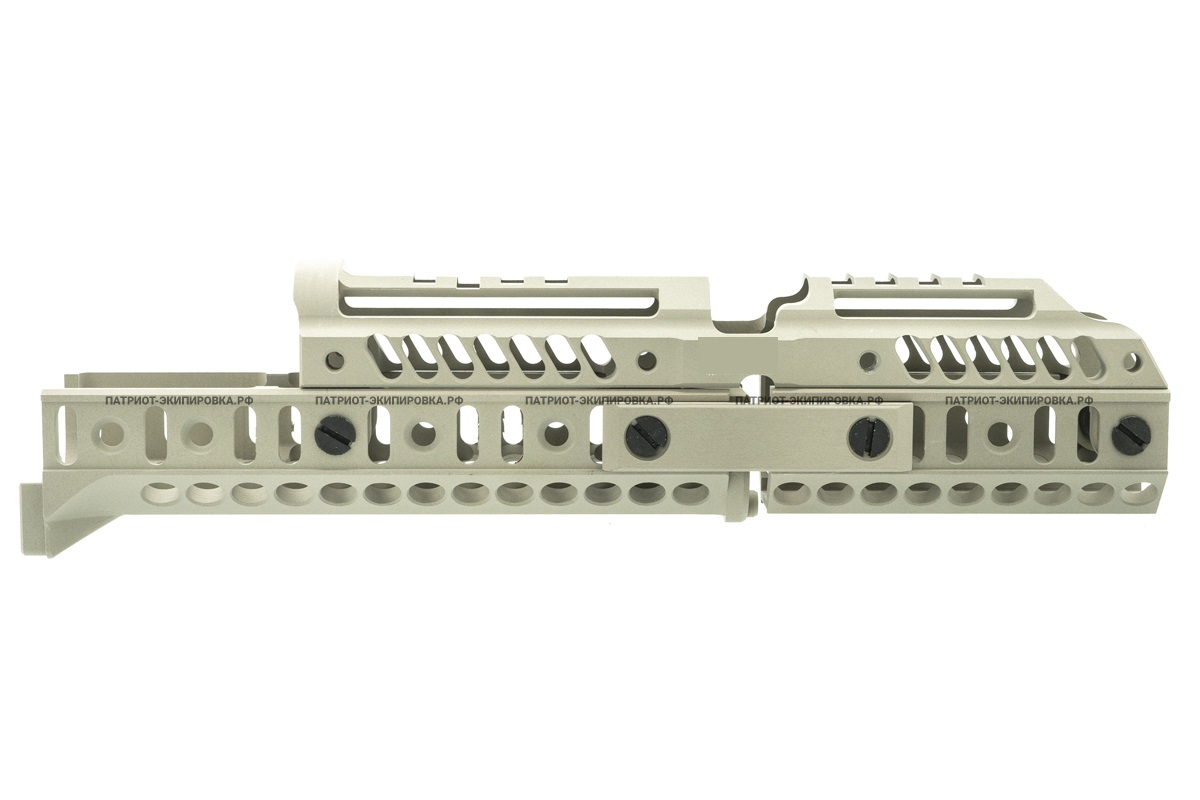

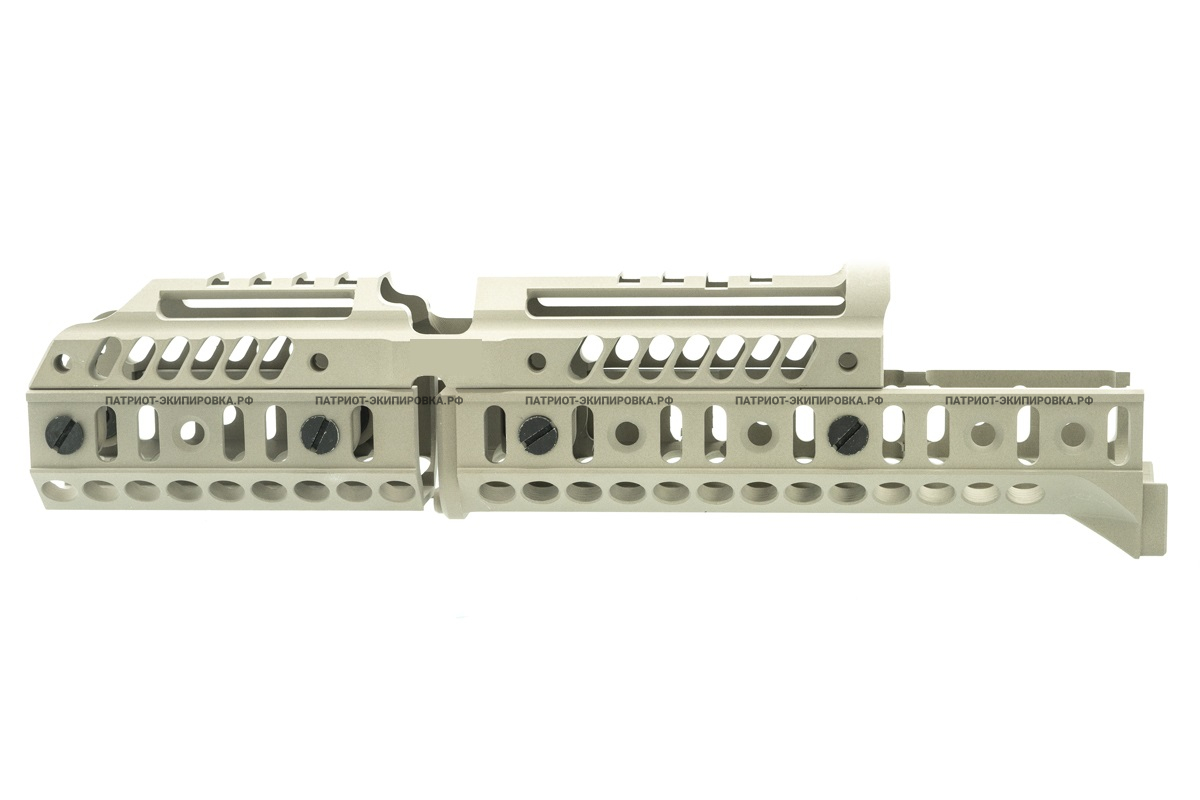

Все изделия комплекта являются цельнофрезерованными, изготовленными из сплава Д16Т, с покрытием черного цвета или цвета пустыня.

Преимущества при эксплуатации:

• Прочность;
• Улучшает охлаждение ствола оружия на участке от ствольной коробки до газоотводной трубки;
• Создает возможность крепления дополнительного оборудования напрямую на цевьё;
• Минимальные масогабаритные характеристики.

Масса комплекта: 250 + 10 г
Длина комплекта: 255 мм.

Рабочий диапазон температур окружающей среды: от -50°С до +50°С

Гарантийный срок хранения и эксплуатации изделия: 60 мес.

Комплектность поставки:

Для установки комплекта необходимо:
1. Произвести неполную разборку оружия и снять штатное цевье и штатную накладку над газоотводной трубкой.
2. Установить вместо штатного цевья кронштейн "Цевье Б-10Л".
3. Установить кронштейн Б-31Л.
4. Установить кронштейн ДЛ-1.
5. Для придания необходимой жесткости конструкции, соединить посредством Стяжки Спорт-1, входящей в комплект, кронштейны Б-10Л и ДЛ-1.

Зачем в комплекте столько винтов?
8 винтов М5х7 от Б-31Л нужны для фиксации Б-31Л на ДЛ-1 и Б-10Л в случае, если Вы не будете использовать боковую пластину. В случае, если будете, то следует использовать 6 винтов М5х7 и два винта М5х9 (более длинные), которые входят в комплект ДЛ-1. Более длинными винтами устанавливается пластина. В других местах крепления их использовать нельзя. 8 винтов М5х7 из комплекта цевья Б-10Л необходимы, если планируется установка крышки ствольной коробки Б-33, кронштейна над колодкой целика Б-22, а также использование Б-10Л вне комплекта "Спорт" совместно с кронштейнами над газоотводной трубкой Б-19 или Б-19Н. Обращаем внимание на то, что кронштейны Б-19, Б-19Н, Б-22 и Б-33 комплектуются более длинными винтами М5х9, которые нельзя использовать с комплектом "Спорт".

Подробная информация о каждом кронштейне: об их преимуществах при эксплуатации, о технических характеристиках, о комплектностях поставки и инструкции по установки находятся в руководствах по эксплуатации каждого кронштейна.

Жесткость посадки цевья и  кронштейнов, входящих в комплект, определяет жесткость крепления прицельных приспособлений, что влияет на точность выстрела.
