Кронштейн Б-10М

Кронштейн Б-10М

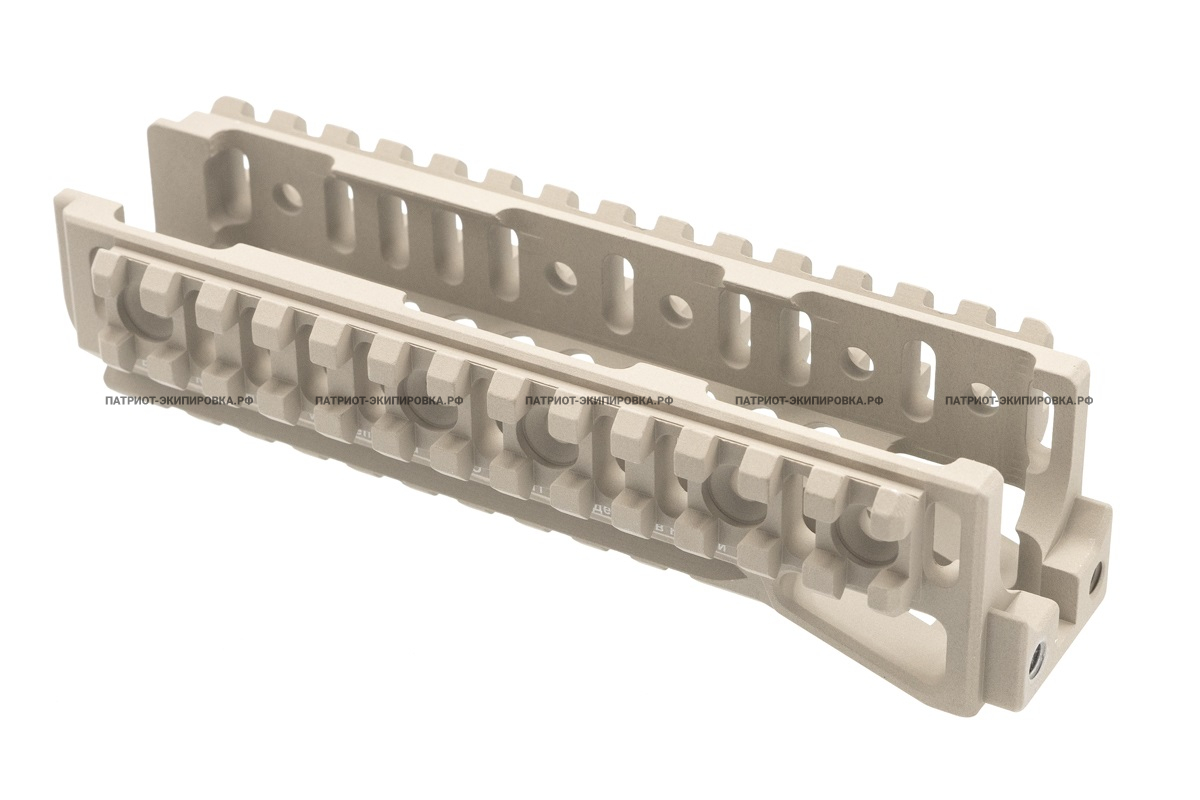

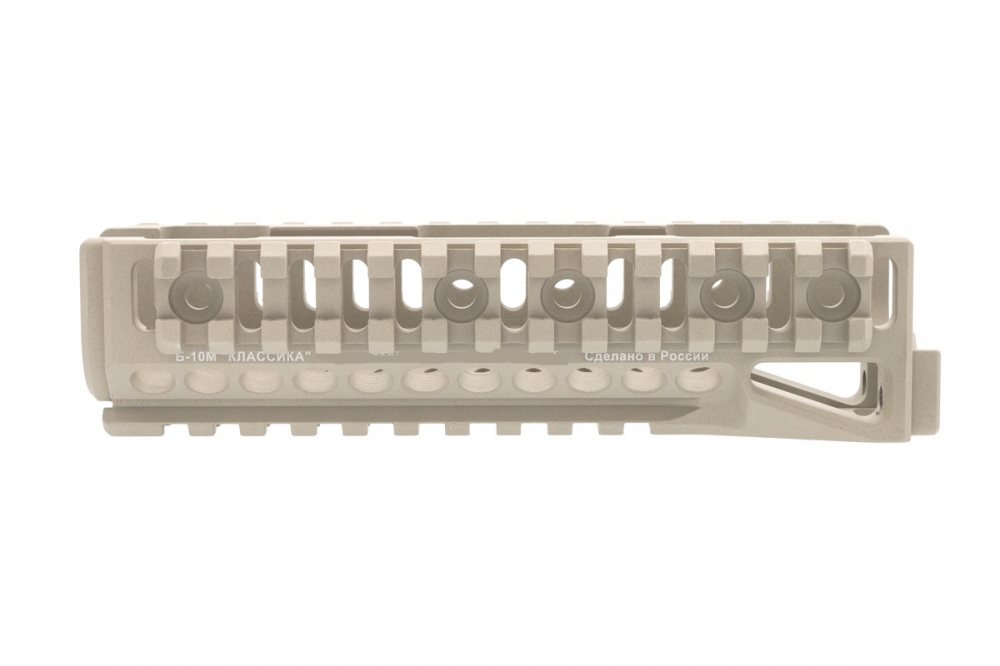

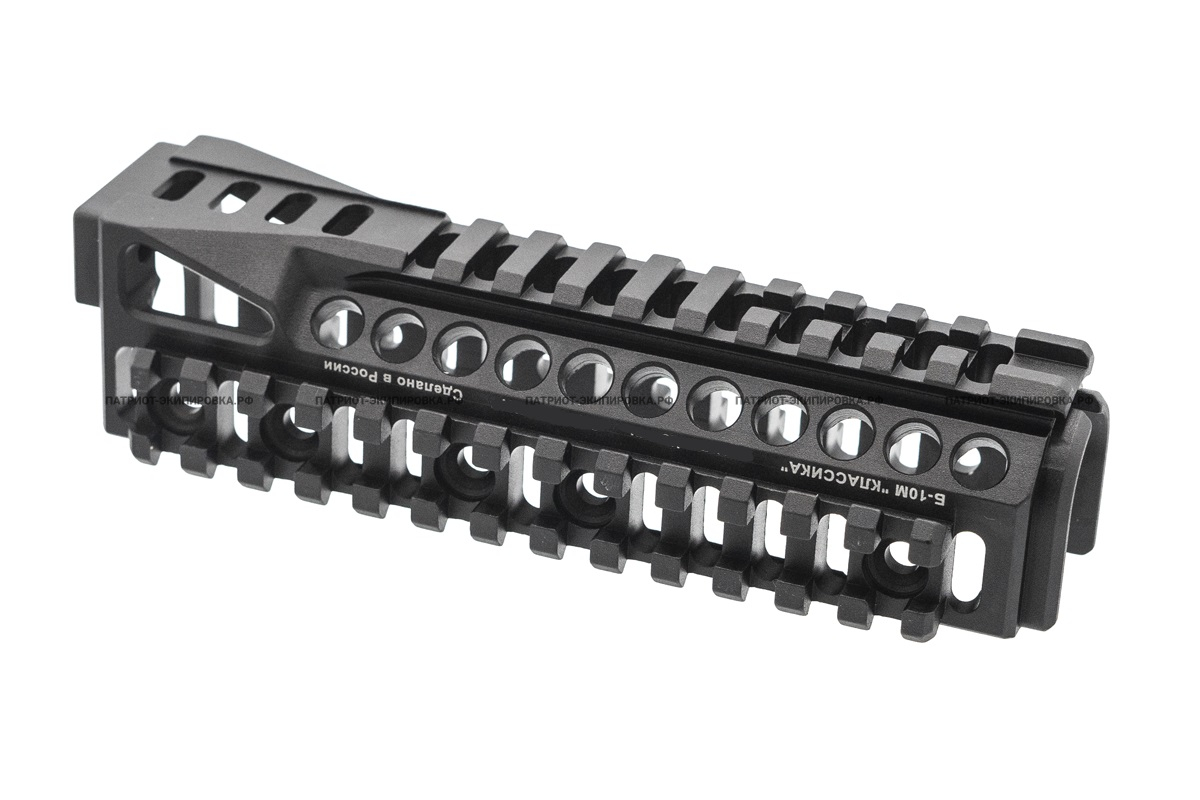

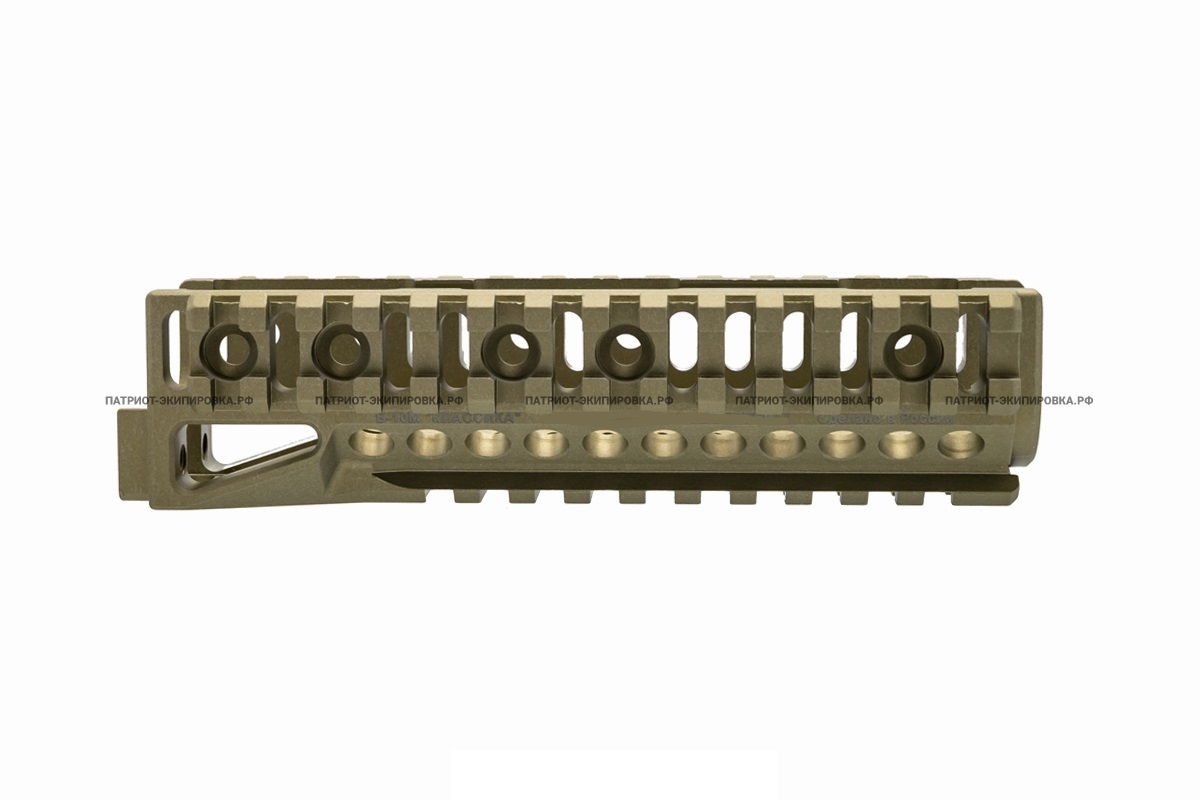

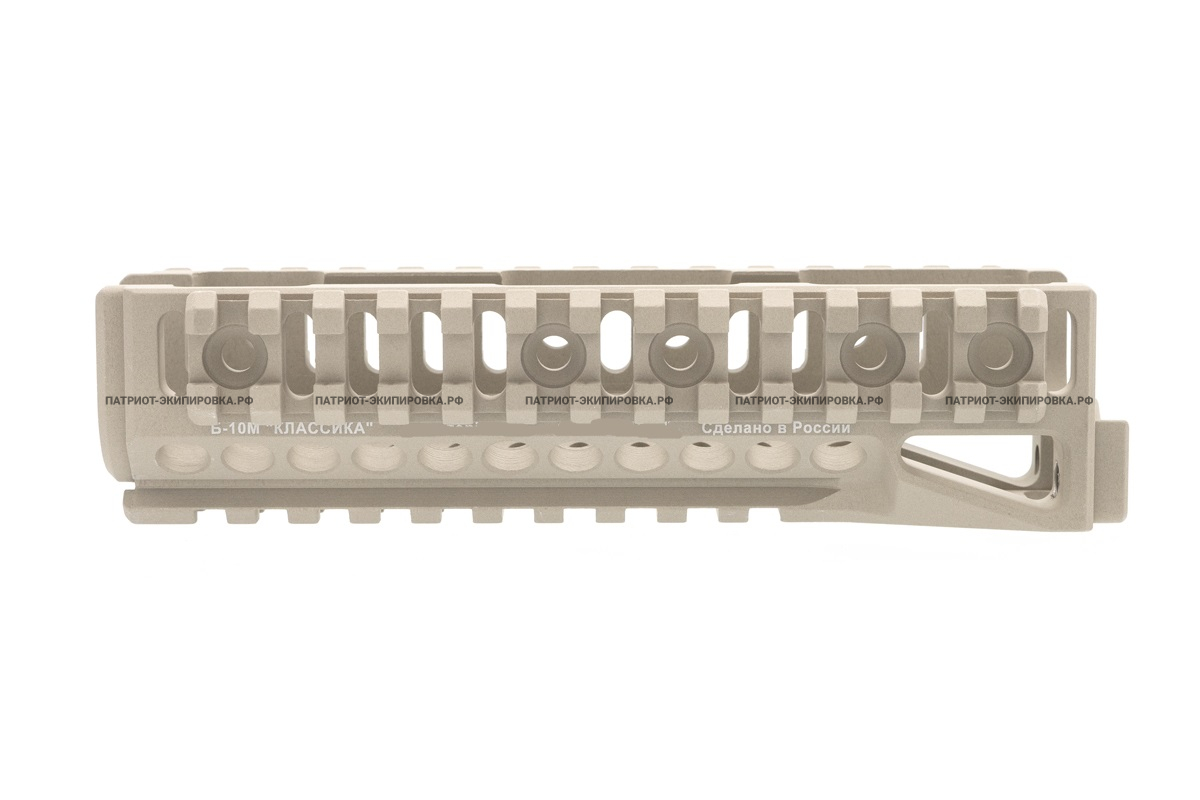

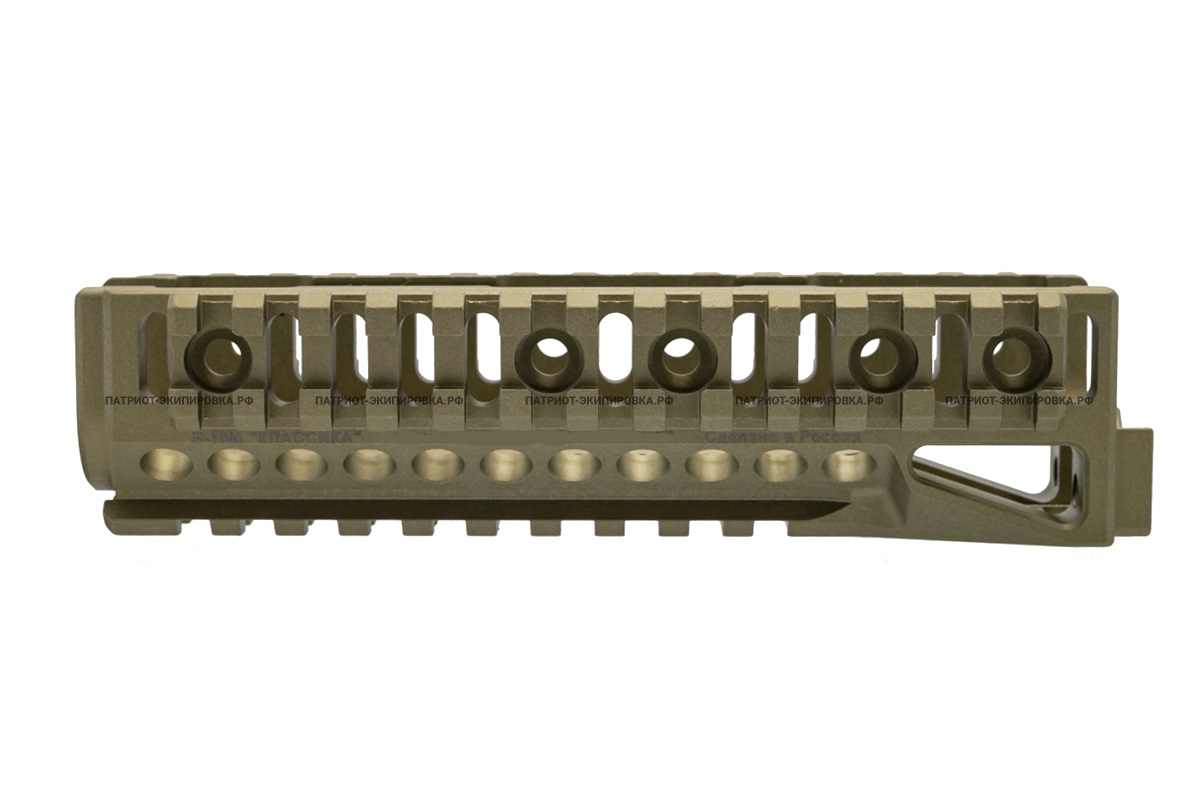

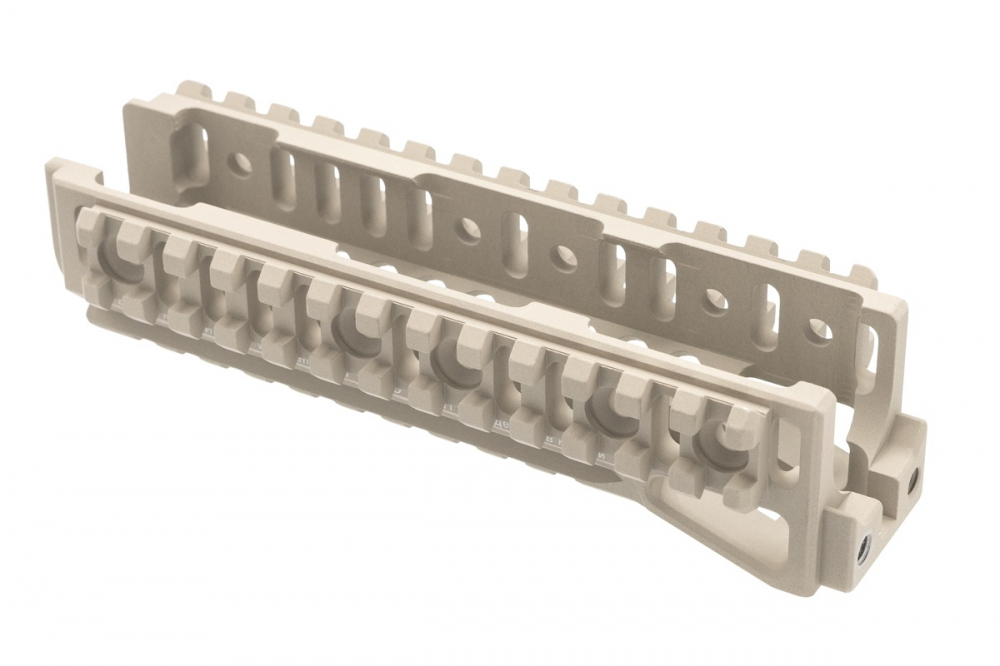

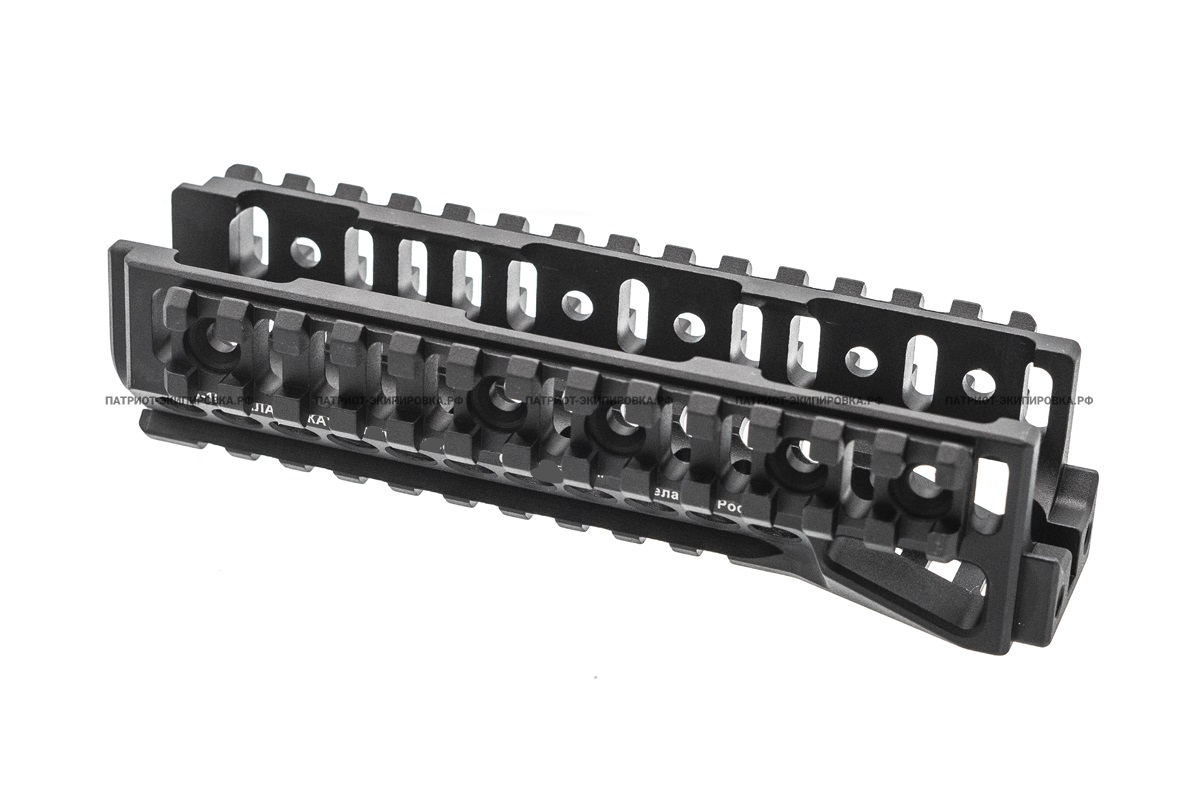

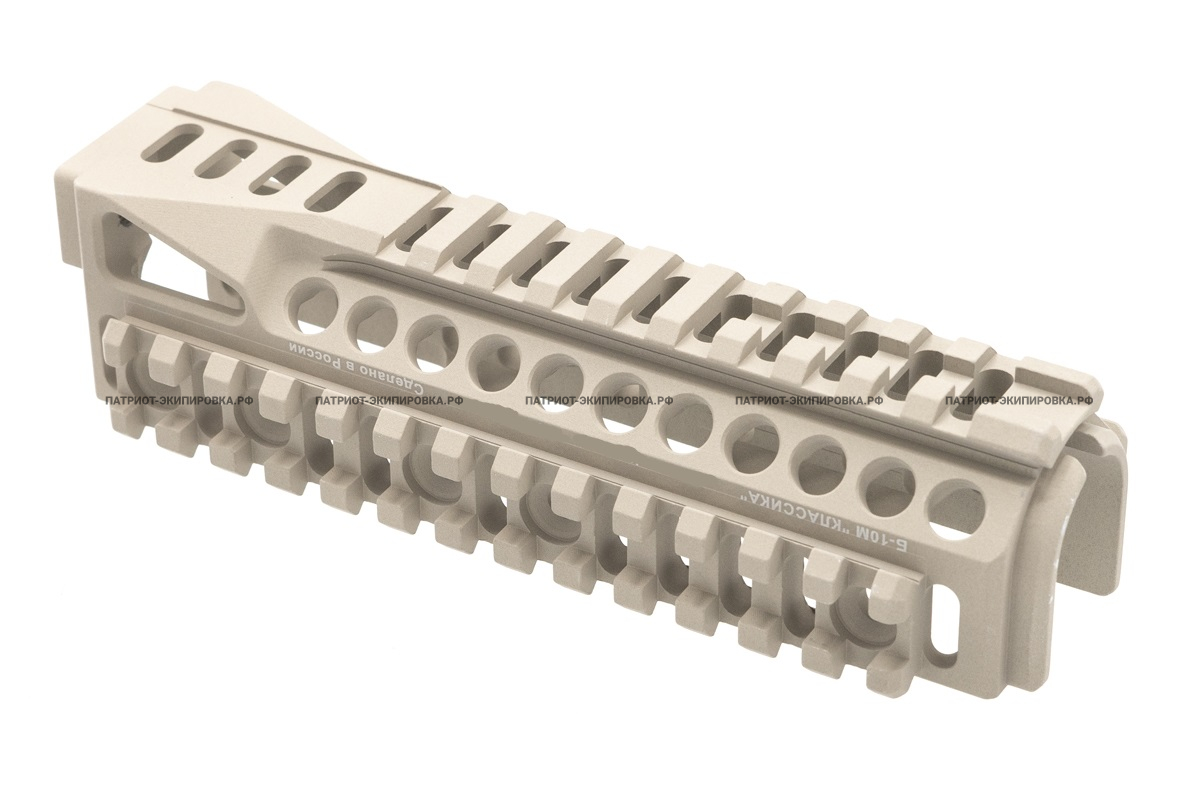

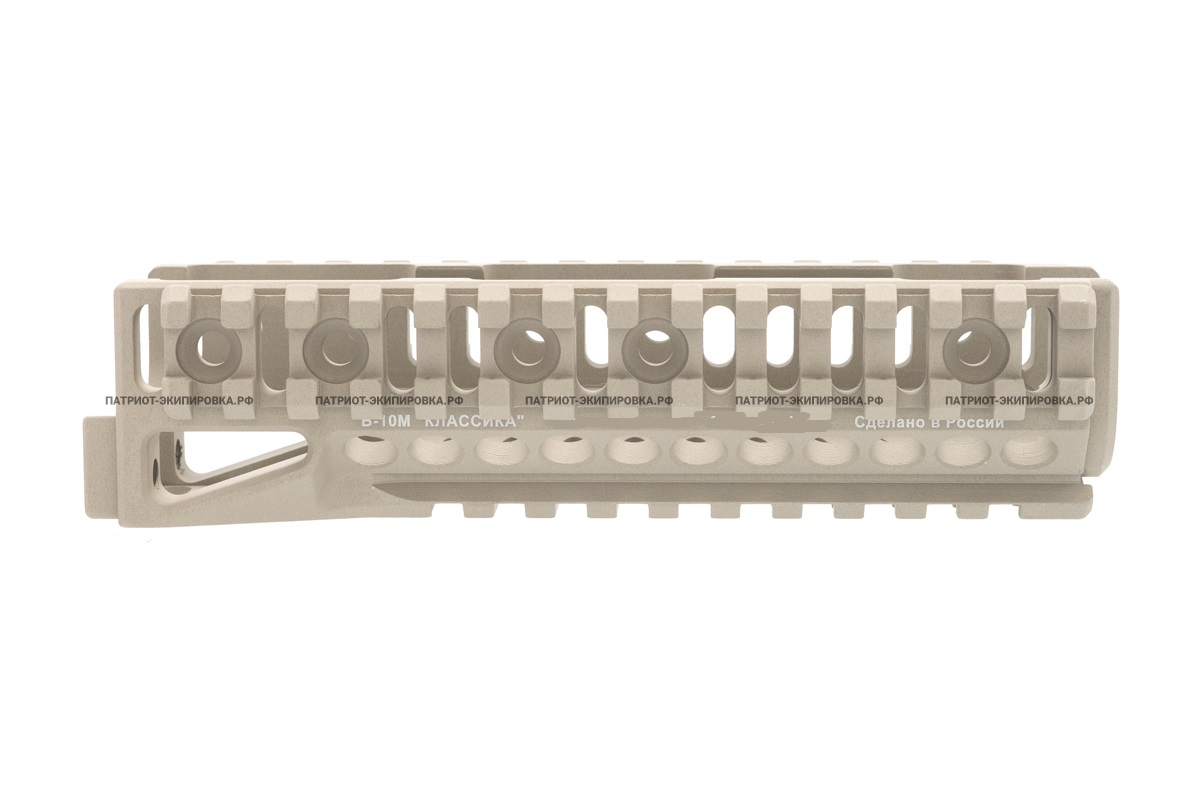

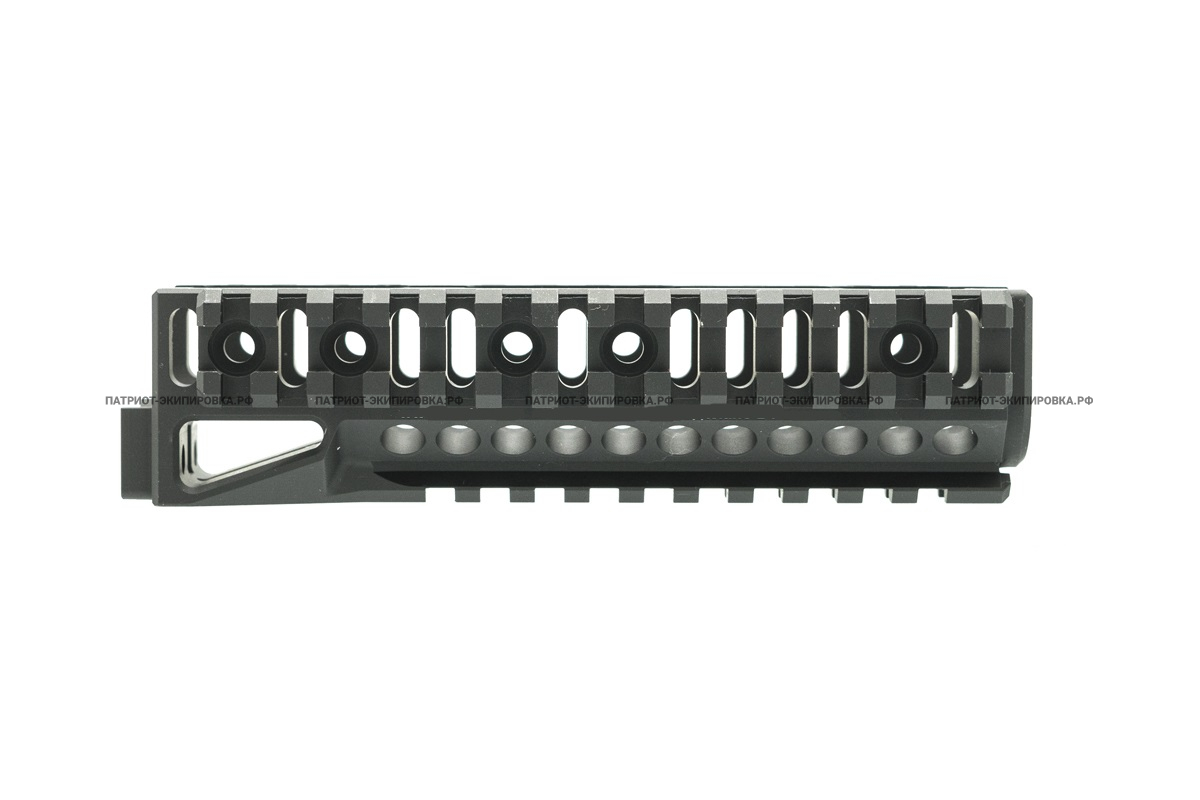

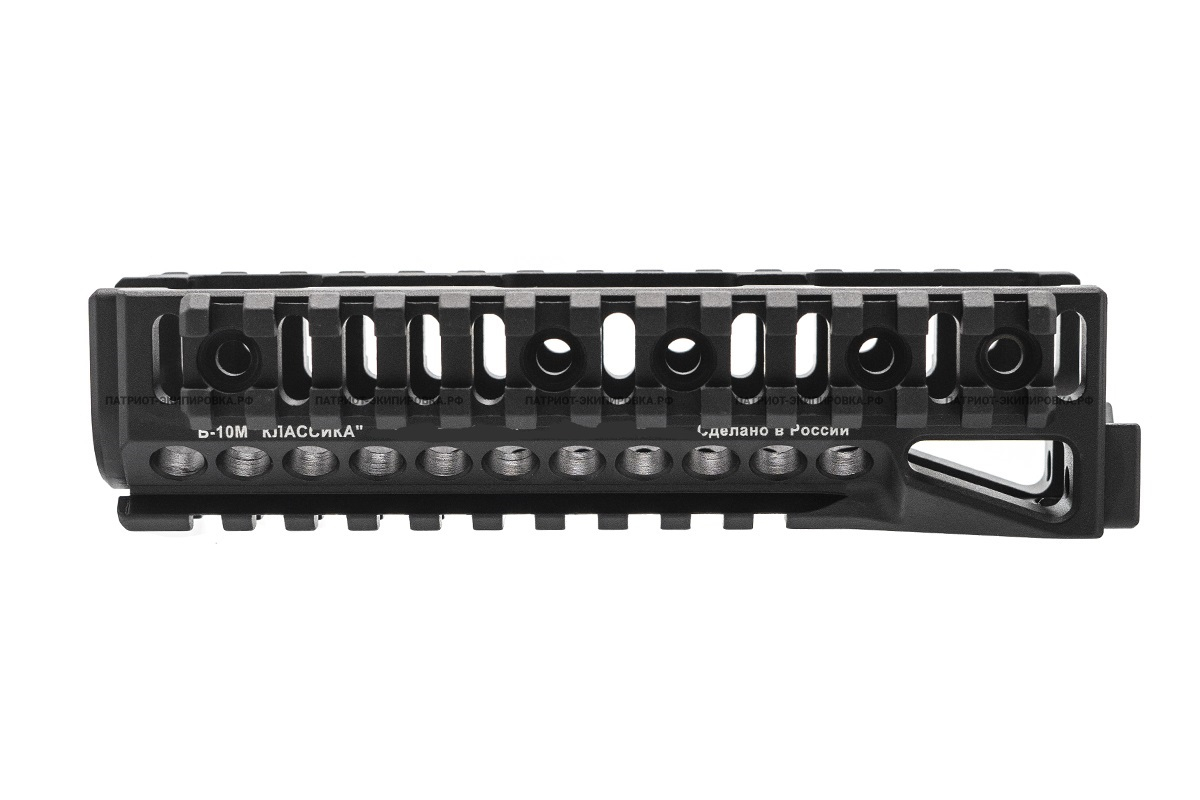

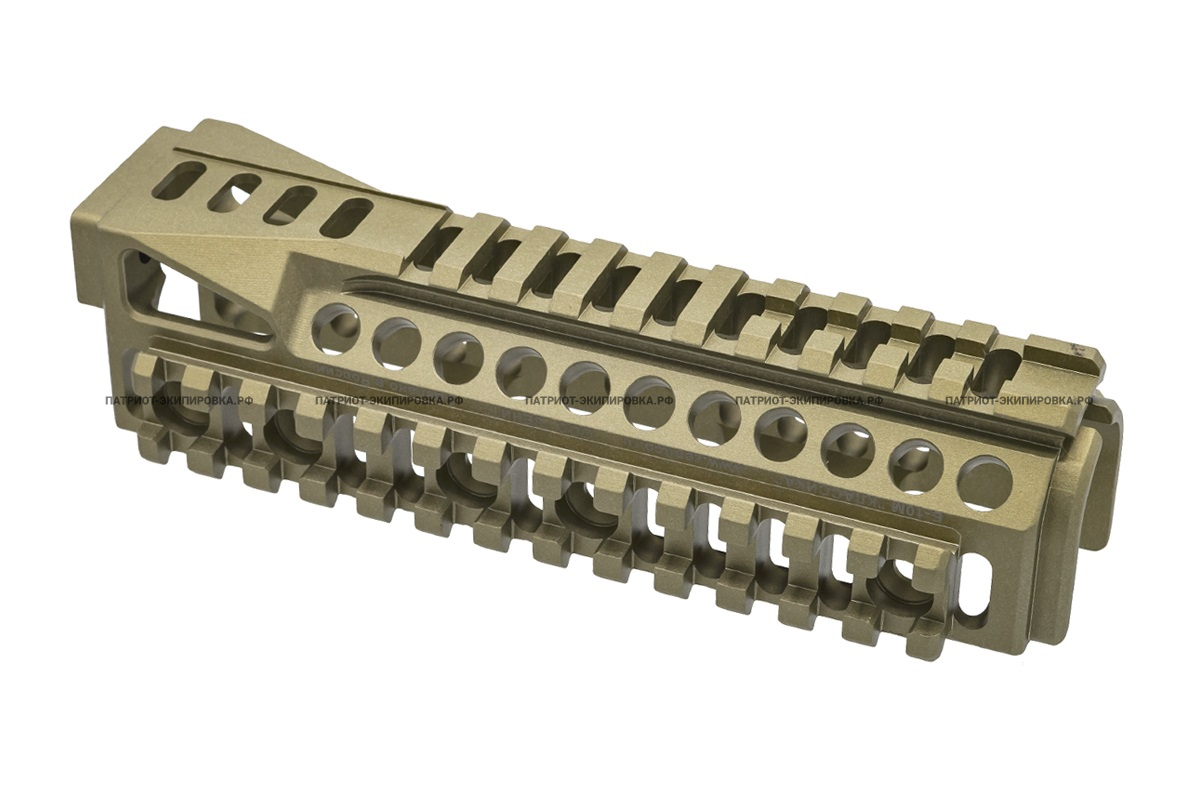

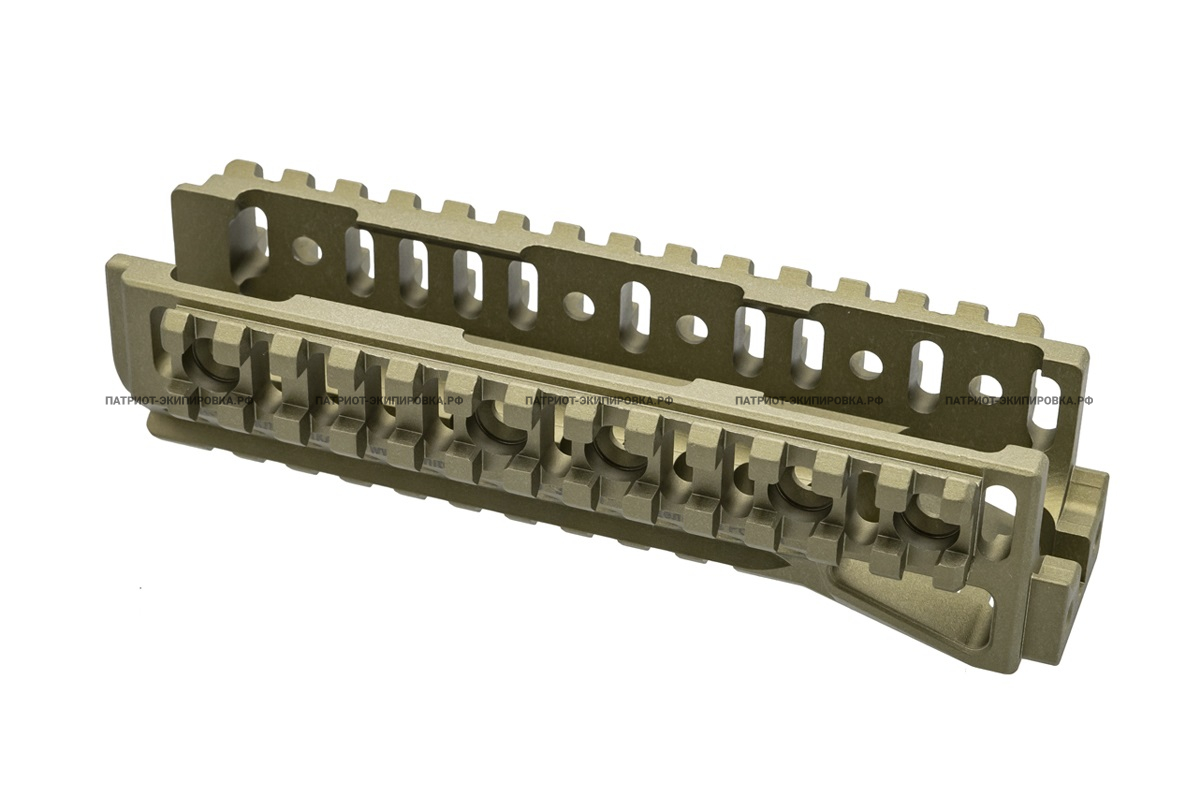

Кронштейн "Цевье Б-10М" - цельнофрезерованное изделие из сплава Д16Т, с покрытием черного цвета или цвета пустыня.

Устанавливается на место штатного цевья АК.

Формирует три планки Пикатинни, позволяющие крепить дополнительное оборудование на оружие: подствольные фонари, ЛЦУ, сошки, рукоятки, дополнительные кронштейны и тд, а также дает возможность присоединения подствольного гранатомета.

Преимущества при эксплуатации:

• Прочность ( выдерживает более 600 выстрелов из подствольного гранатомета)
• Улучшает охлаждения ствола оружия
• Возможность крепления дополнительного оборудования

Габаритные размеры: (165х54х41) ± 5 мм

Масса: 180 ± 10 г

Рабочий диапазон температур окружающей среды: от -50°С до +50°С

Гарантийный срок хранения и эксплуатации: 60 мес.

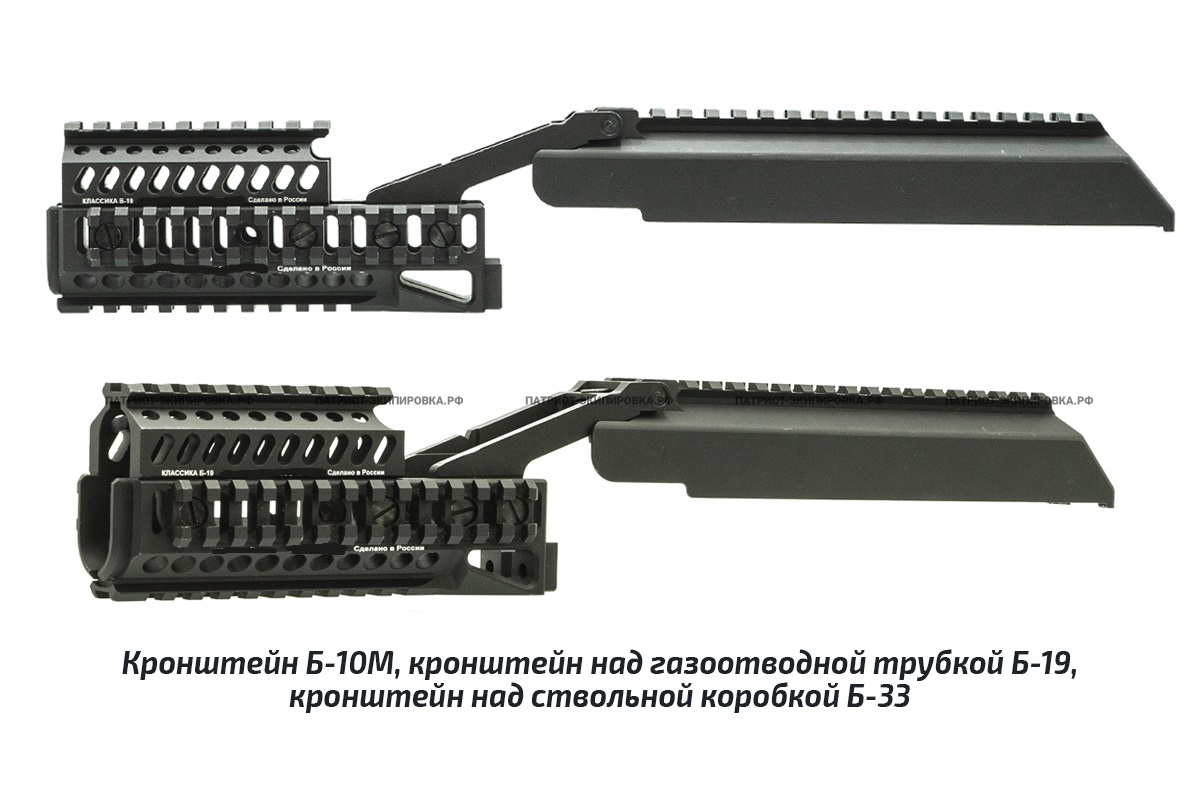

Совместим c кронштейнами: кронштейны над газоотводной трубкой Б-19 и Б-19Н, кронштейн над колодкой целика Б-22, кронштейн над ствольной коробкой Б-33.

Комплектность поставки :

Для установки на оружие необходимо:

1. Произвести неполную разборку оружия и снять штатное цевье
2. Установить вместо штатного цевья кронштейн "Цевье Б-10М", произвести сборку оружия
3. Кронштейн "Цевье Б-10М" должно устанавливаться на штатное место в паз ствольной коробки оружия очень жестко, для этого необходимо:

• установить на Б-10М штатную шайбу антабки
• совместить свободный конец Б-10М с пазом ствольной коробки
• положив на шайбу антабки деревянную или металлическую проставку, молотком забить Б-10М в ствольную коробку оружия
• произвести сборку оружия

4. Для установки Б-10М в ствольную коробку оружия не следует пилить его напильником, так как это может привести к образованию люфта в месте соединения цевья со ствольной коробкой

Жесткость посадки цевья определяет жесткость крепления прицельных приспособлений, что влияет на точность выстрела.
