Кронштейн Б-22

Кронштейн Б-22

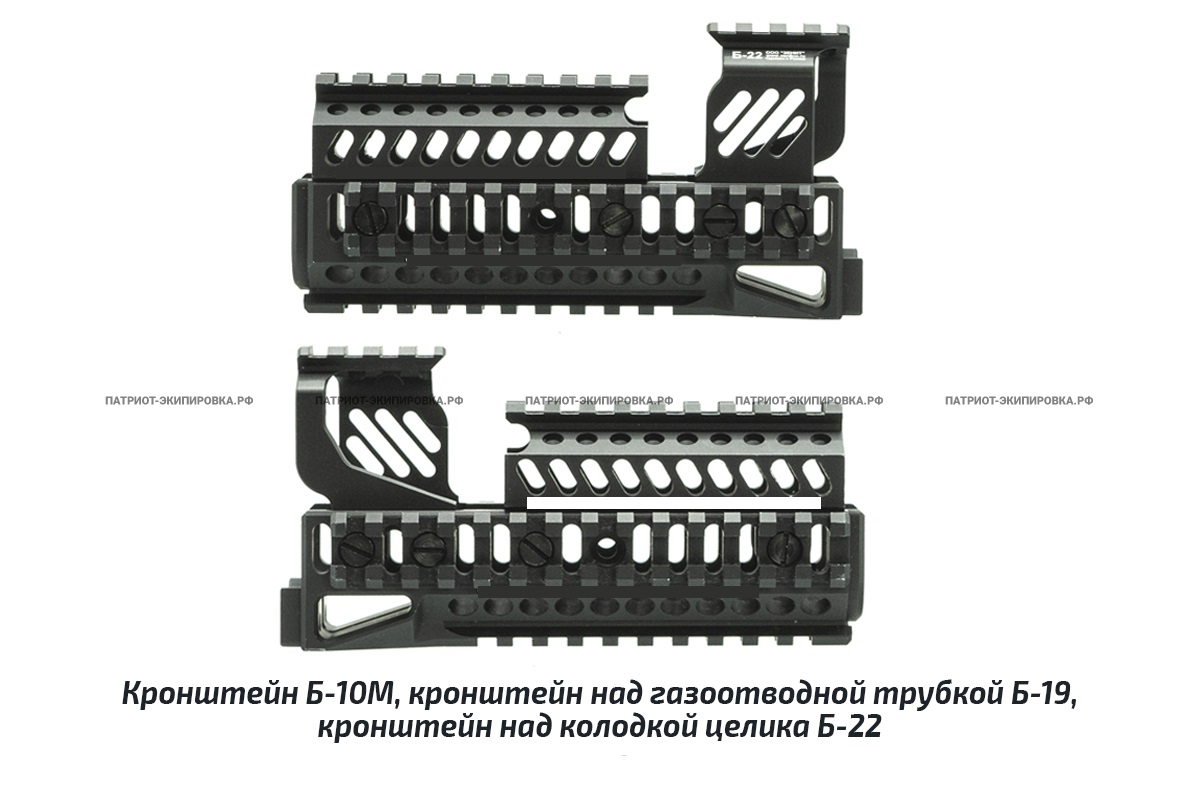

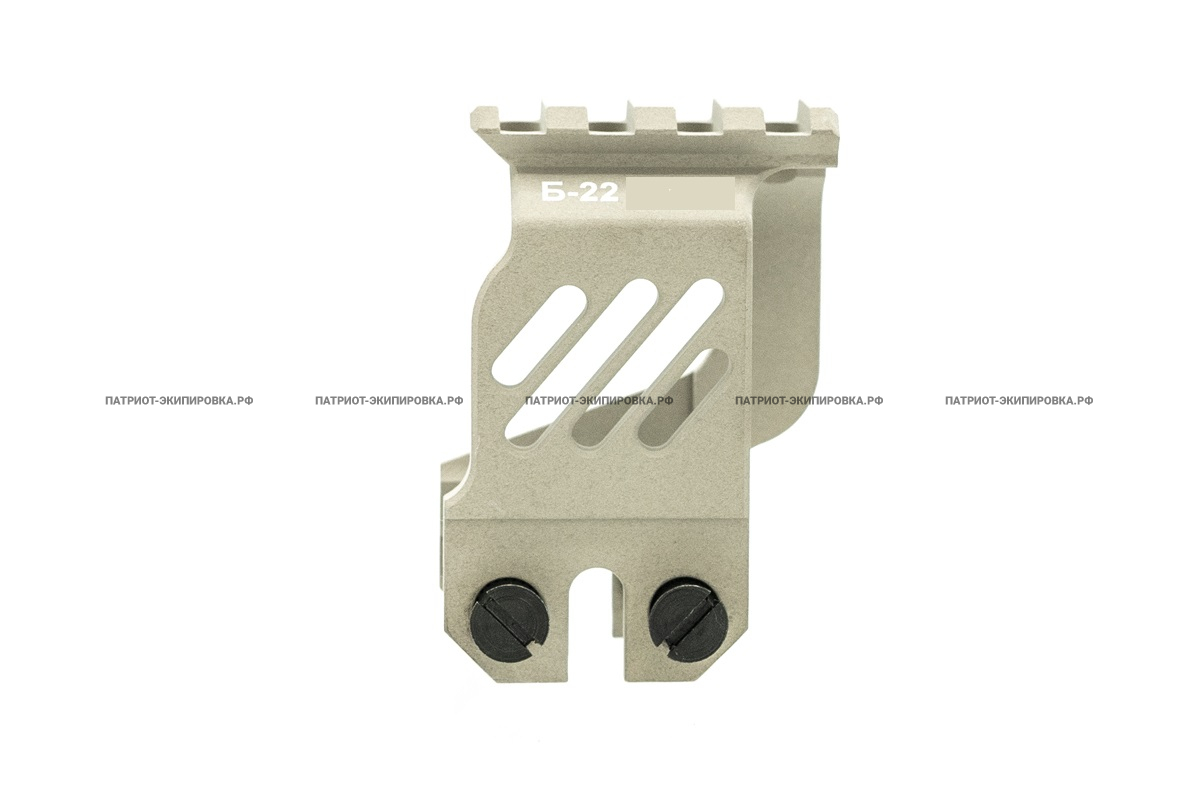

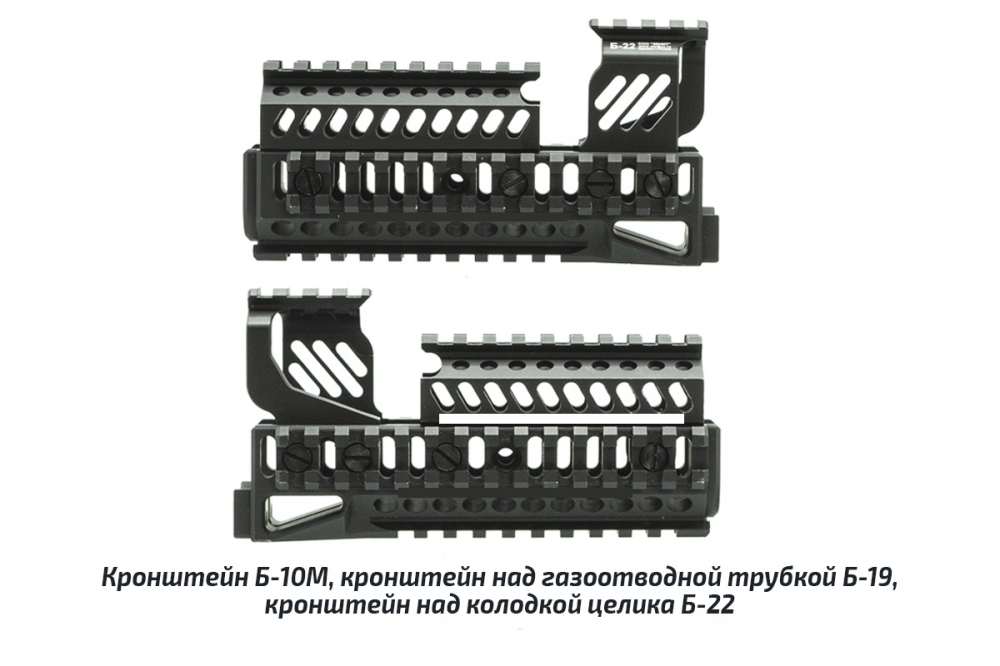

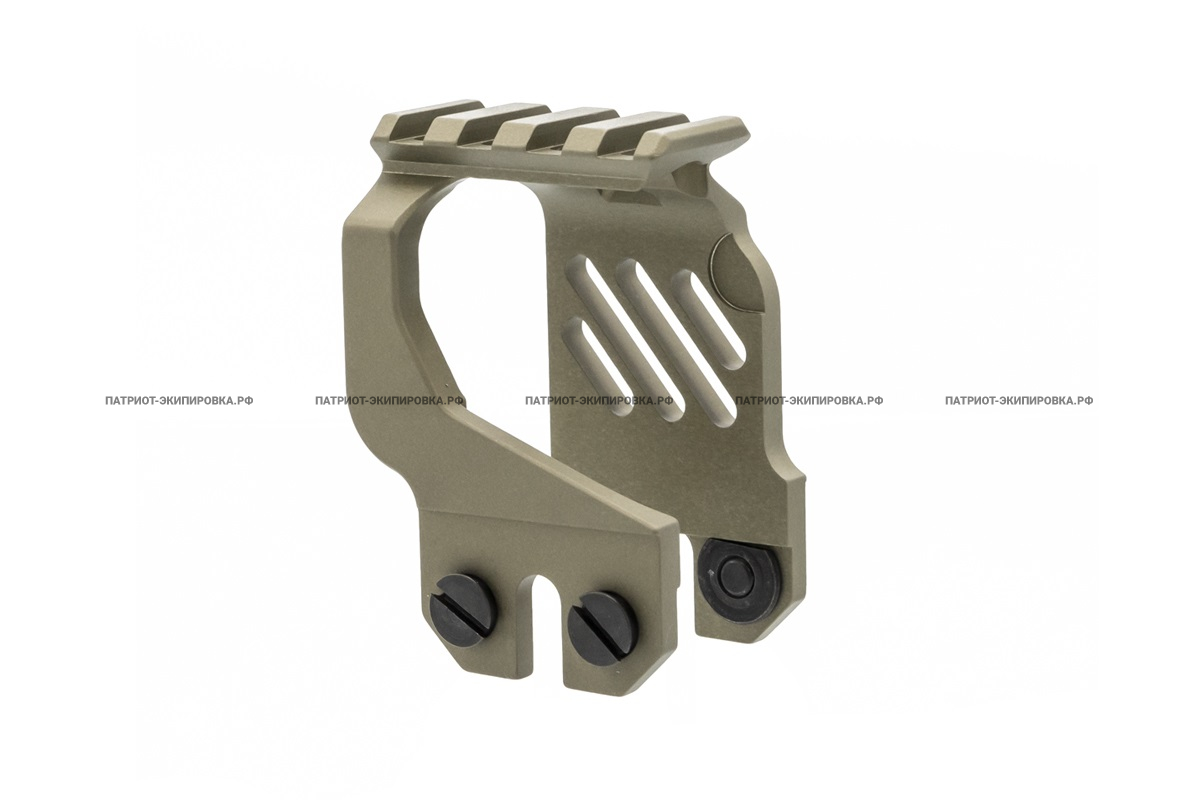

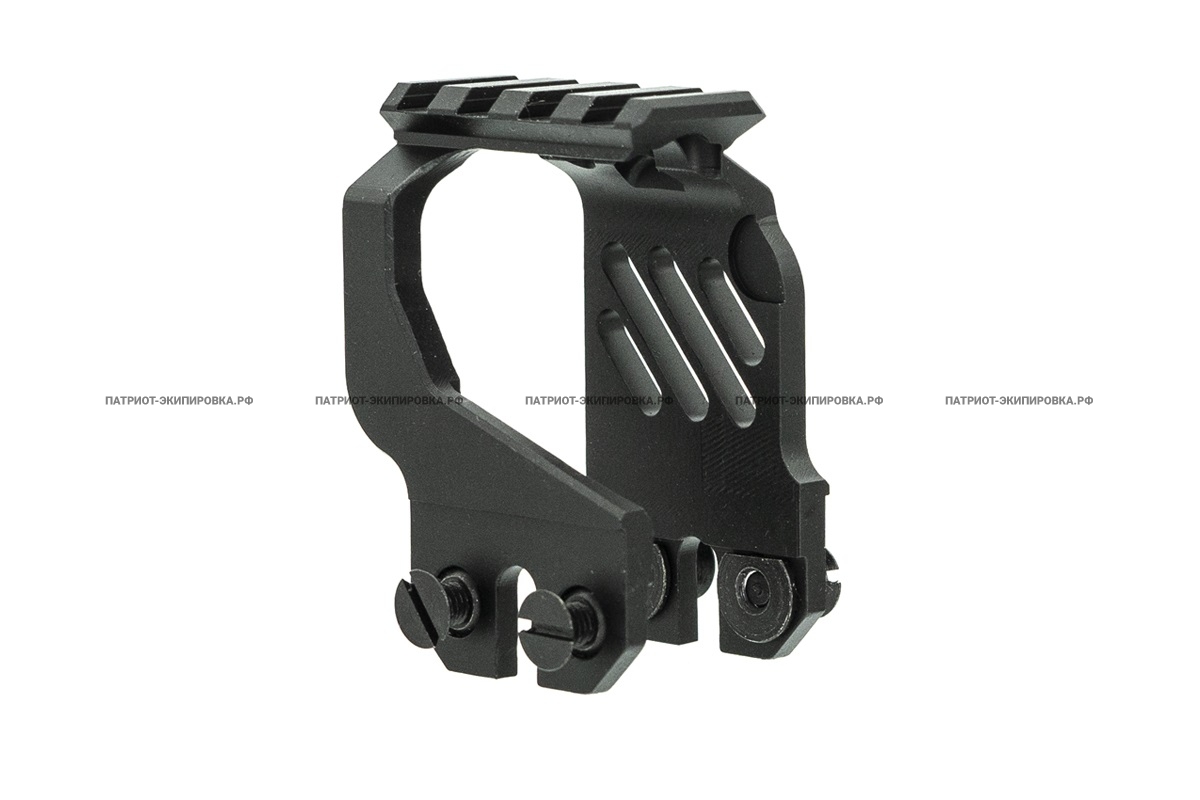

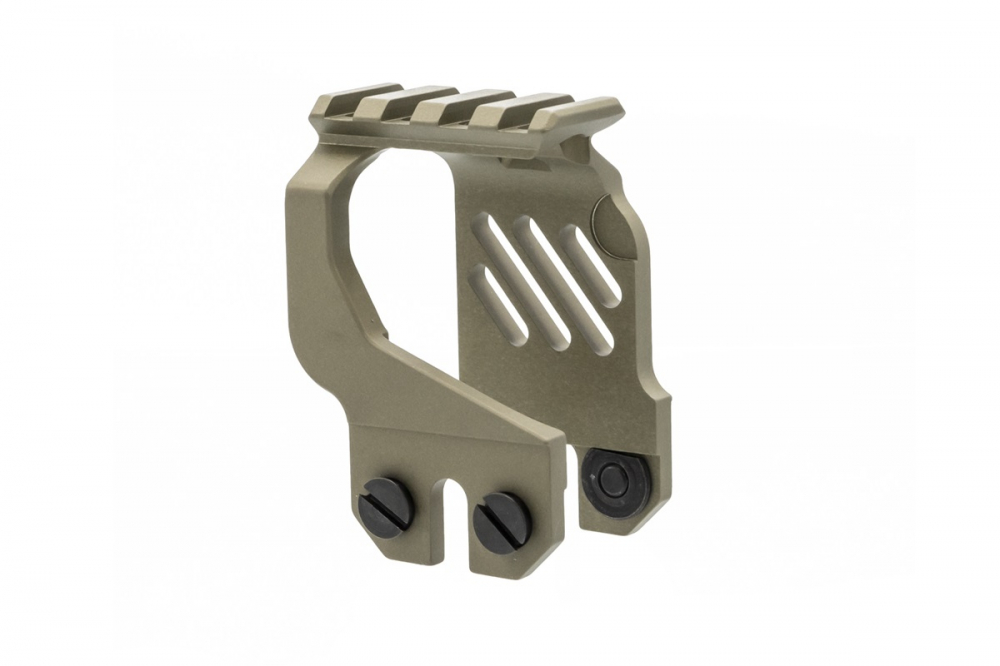

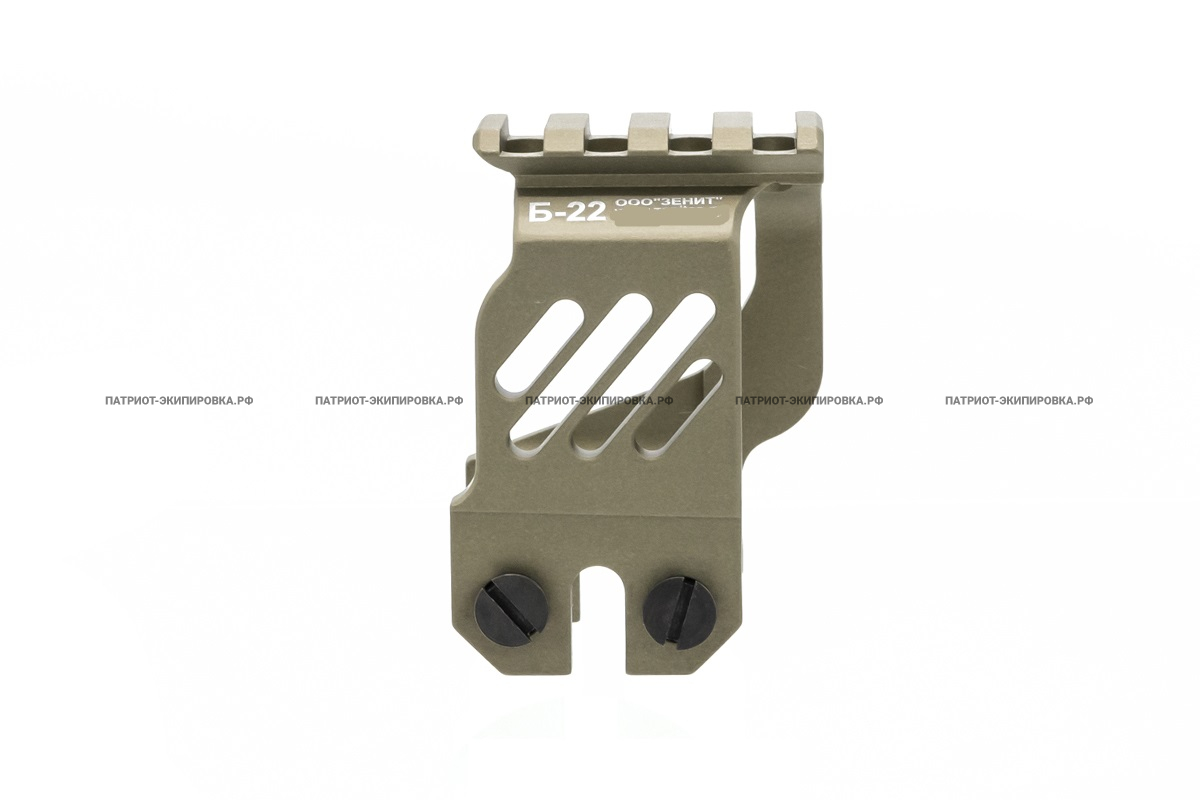

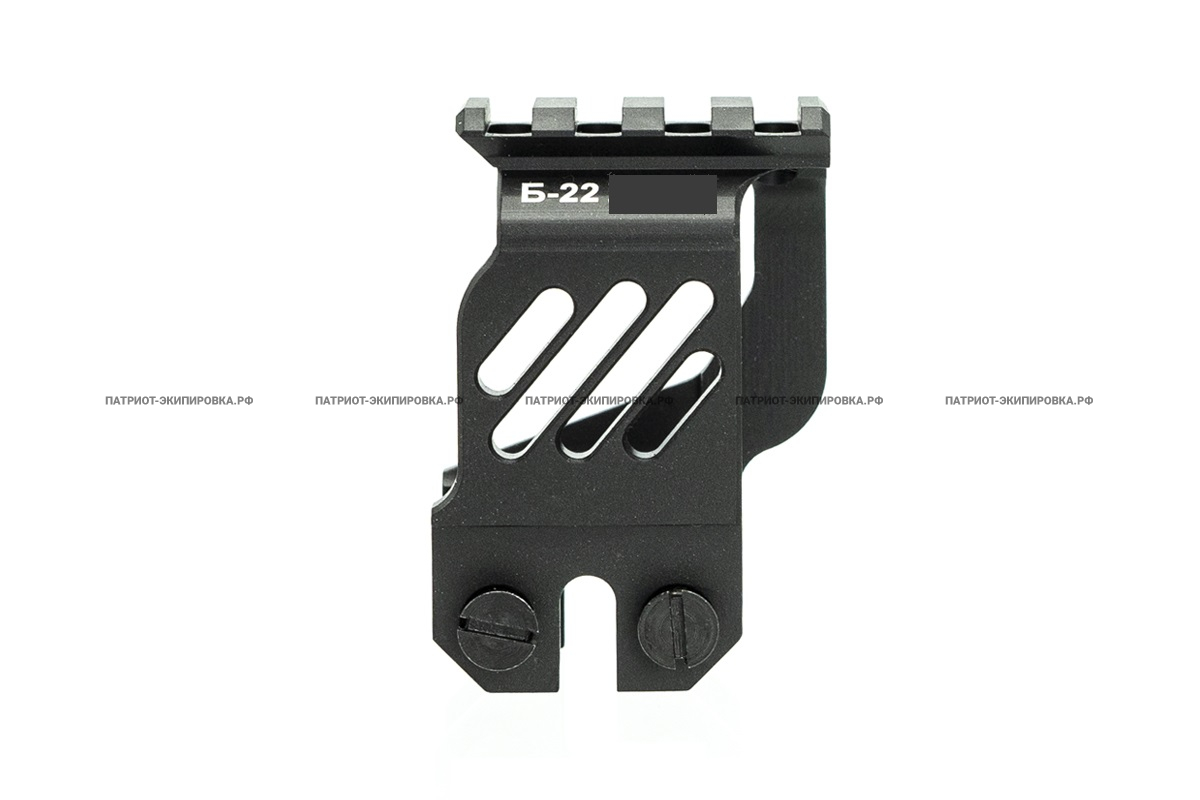

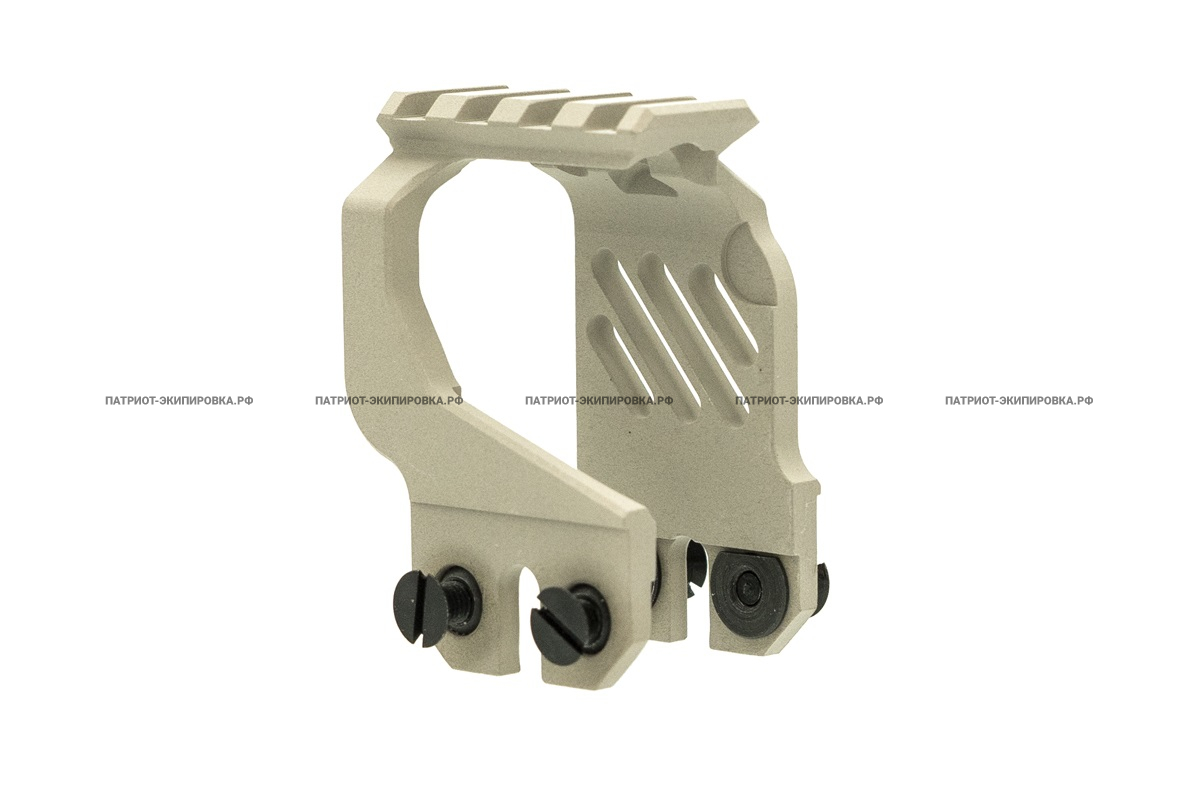

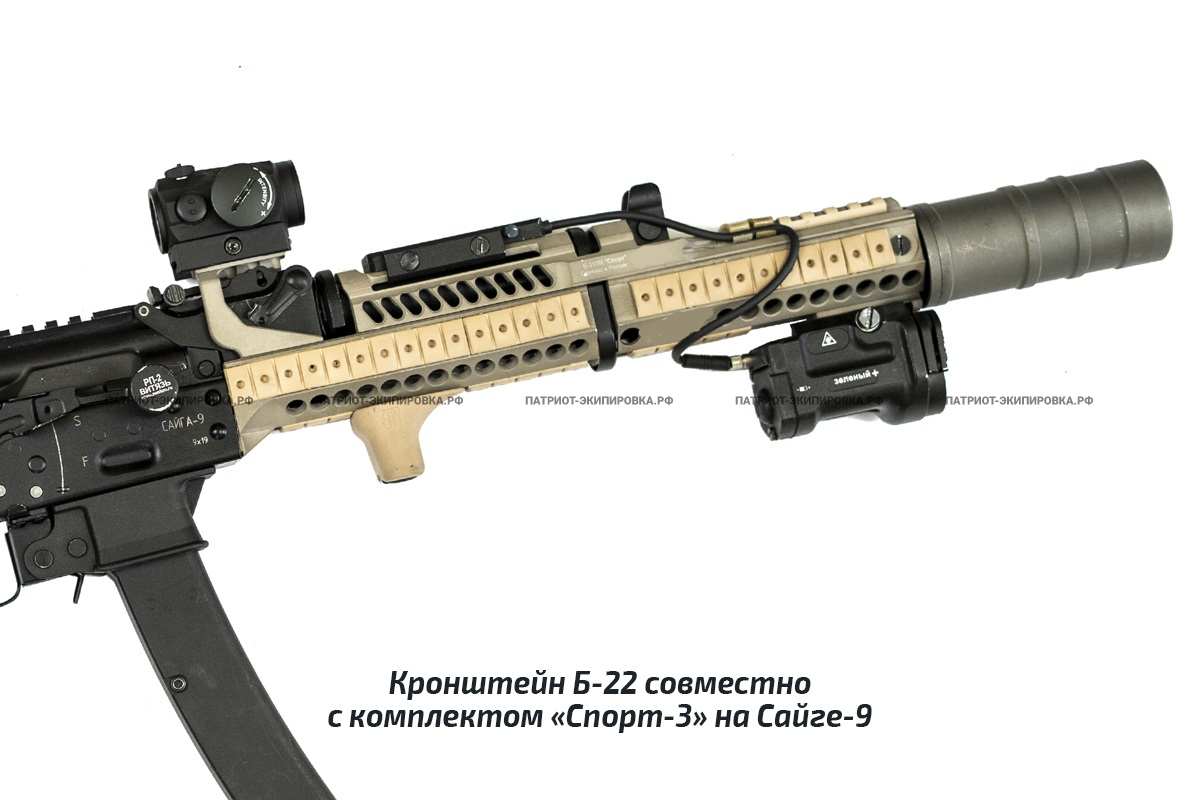

Кронштейн над колодкой целика Б-22 является цельнофрезерованным изделием, изготовленным из сплава алюминия Д16Т со стальными вставками, с покрытием чёрного цвета (или цвета «пустыня»). Предназначен для установки на цевья Б-10М, Б-10У, Б-10Л (в том числе в рамках комплектов «Спорт-1» и «Спорт-4»), Б-21М, Б-21У, Б-21Л (в том числе в рамках комплектов «Спорт-2» и «Спорт-3»), Б-30 и Б-30У посредством четырёх винтов и формирует планку Пикатинни над колодкой целика, не перекрывающую линию механического прицела.

Технические характеристики:
Масса кронштейна Б-22: 50 ± 5 гр.
Габаритные размеры: (48х33х65) ± 5мм.

Комплектность поставки:

 ВНИМАНИЕ! Если Вы устанавливаете кронштейн Б-22 на цевья:

• Б-10М, Б-21М, Б-30, то следует использовать винты М5х9, которые входят в комплект кронштейна Б-22;
• Б-10У, Б-10Л (в т.ч. в рамках «Спорт-1», «Спорт-4»), Б-21У, Б-21Л (в т.ч. в рамках «Спорт-2», «Спорт-3»), Б-30У, то винты М5х9 из комплекта Б-22 использовать НЕЛЬЗЯ. Следует использовать более короткие винты М5х7. Они входят в комплекты соответствующих цевий.

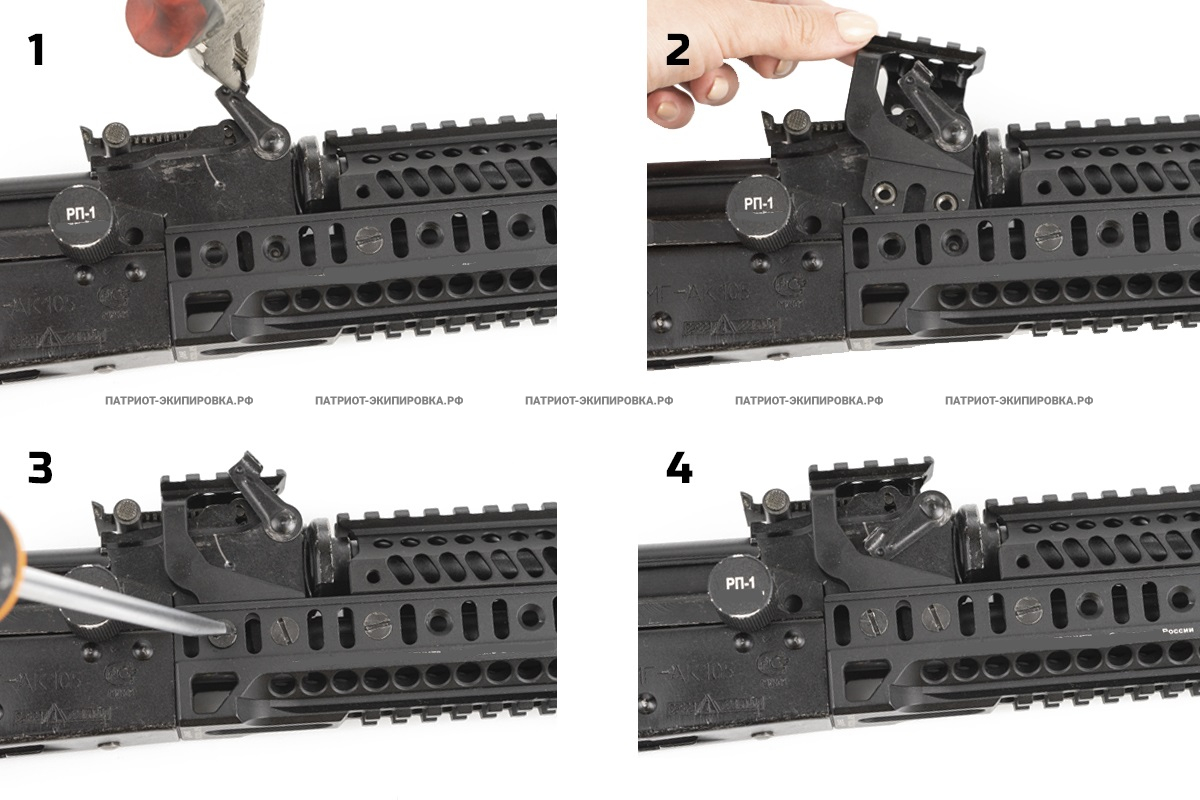

 Для установки кронштейна Б-22 на оружие необходимо:

1. Перевести флажок фиксатора газовой трубки в верхнее положение.
2. Установить кронштейн Б-22 в пазы ранее установленного цевья.
3. Определиться, какие винты необходимо использовать: М5х9 из комплекта Б-22 или М5х7 из комплекта цевья (как выбрать – см. выше). Вкрутить отверткой крепёжные винты.
4. Перевести флажок фиксатора газовой трубки в рабочее (нижнее) положение.

Гарантийный срок эксплуатации изделия - 60 месяцев.
