Приклад телескопический ПТ-1 РПК

Приклад телескопический ПТ-1 РПК

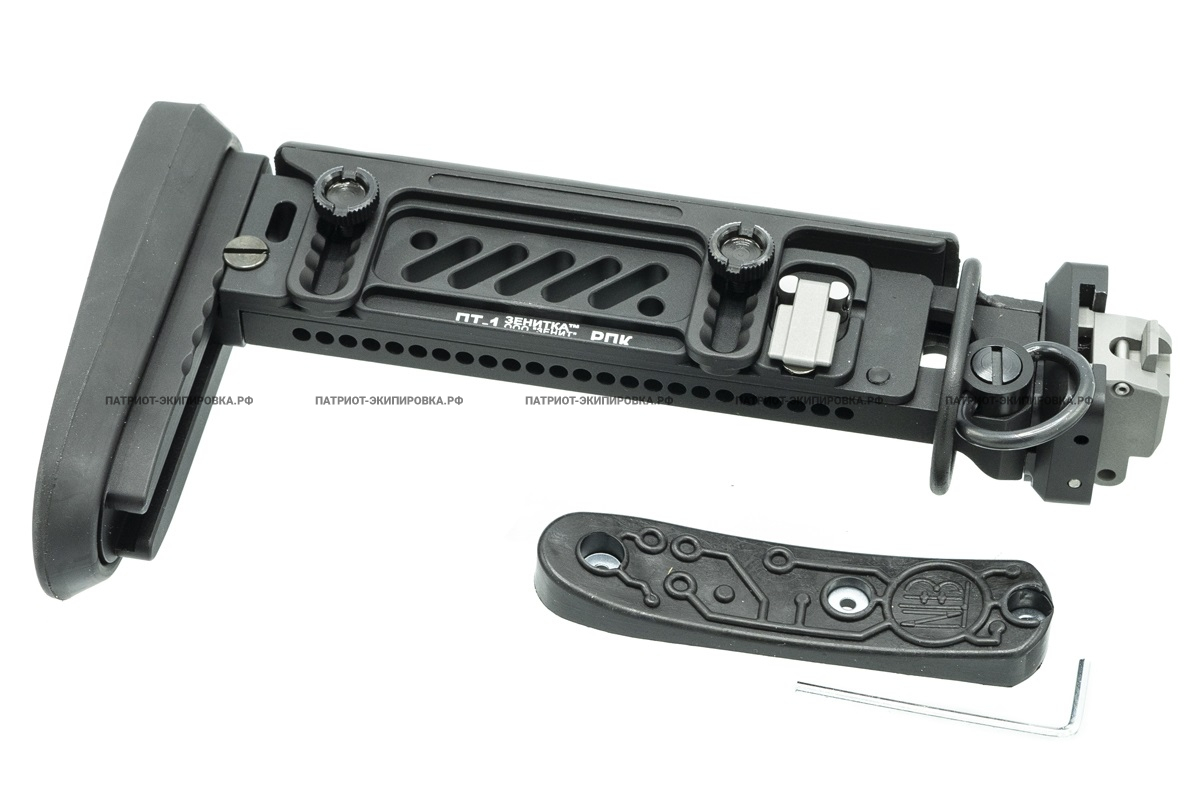

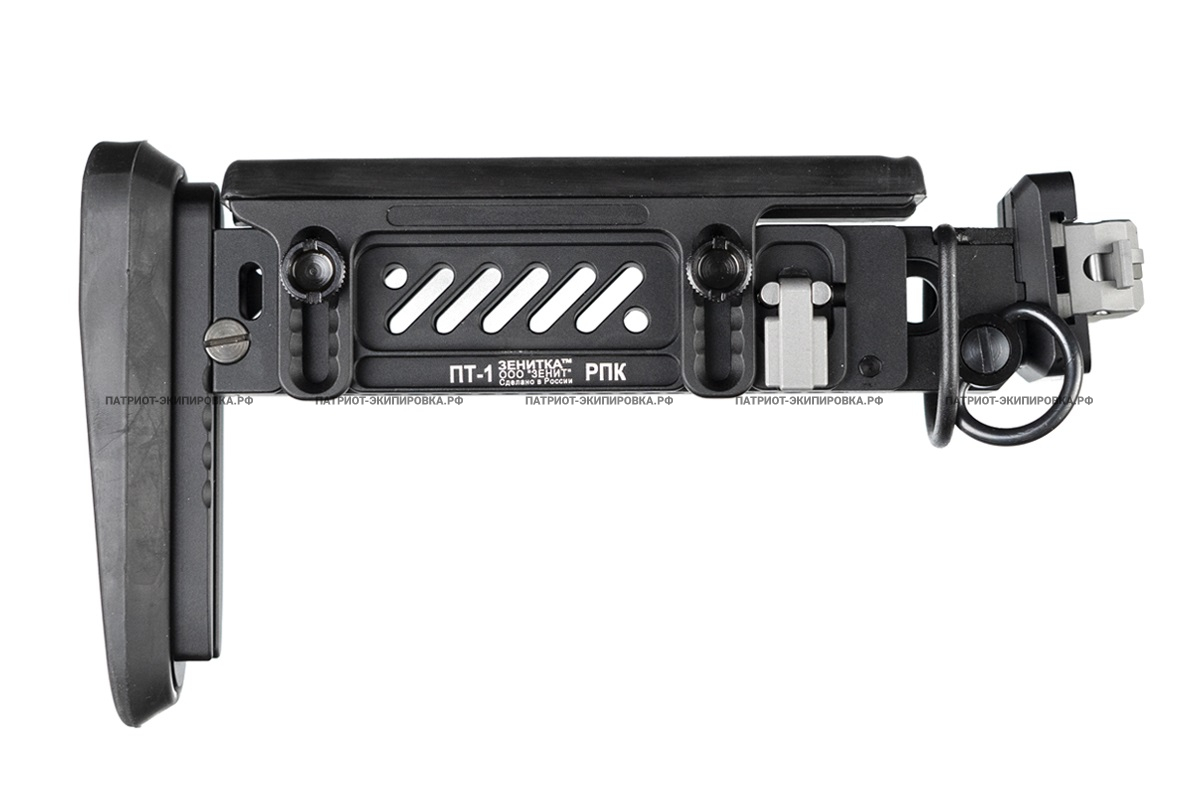

Цельнофрезерованный телескопический приклад скелетного типа ПТ-1 РПК с резиновым тыльником и резиновой накладкой щеки предназначен для установки и эксплуатации на РПК.

Позволяет производить регулировки, исходя из выполняемых задач и индивидуальных данных стрелка.

Преимущества при эксплуатации:

• при установке на оружие не требует его доработки;
•  наличие регулируемой щеки и регулируемого тыльника;
•  большой диапазон регулировок по длине телескопического механизма;
•  оригинальный механизм позволяет складывать и фиксировать приклад вдоль ствольной коробки оружия в любом положении телескопического механизма, высоты щеки и высоты тыльника;
•  в нижнем положении щеки позволяет работать с механическим прицелом;
•  два варианта тыльника в комплекте: широкий, узкий;
•  два варианта антабки в комплекте.

Материал : упрочненный авиационный сплав  Д16Т

Масса: 537 + 10г

Габаритные размеры: (224/324х110/142х42) + 5 мм

Рабочий диапазон температур окружающей среды: от -50°С до +50°С

Гарантийный срок хранения и эксплуатации: 60 мес.

 Для установки приклада телескопического  ПТ-1 РПК на оружие необходимо:

1.    Снять штатный приклад:

-       Снять заднюю рукоятку, чтобы не мешала выбивать ось;

-       Открыть крышку ствольной коробки;

-       При помощи молотка и выколотки выбить штатную ось из петли штатного механизма сложения. Ось выбивается снизу вверх с сторону крышки ствольной коробки в соответствии со штатной инструкцией по полной разборке оружия.

2. Выбрать, какую из двух антабок приклада Вы будете использовать. Открутить вторую антабку.

3. Выбрать, какую из двух накладок на тыльник Вы будете использовать. Заменить накладку в случае необходимости, открутив одну и установив другую.

4. Установить приклад на штатное место и установить ось на прежнее место.

Регулировки приклада:

1. Для регулировки длины приклада поднять рычаг-фиксатор  и установить необходимую длину ПТ-1 РПК, нажимая на кнопку под рычагом фиксатором и вытягивая приклад на необходимую длину. После установки необходимой длины ПТ-1 РПК опустить рычаг-фиксатор , фиксируя установленную длину ПТ-1 РПК.

2. Для установки необходимой высоты щеки необходимо:

-       ослабить винты, установить щёку на необходимую высоту;

-       закрутив винты, зафиксировать щеку на выбранной высоте.

3. Для установки необходимой высоты тыльника необходимо:

-       ослабить винт, установить тыльник на необходимую высоту;

-       закрутив винт, зафиксировать тыльник на выбранной высоте.

4. Для того, чтобы сложить приклад вдоль ствольной коробки, необходимо нажать штатную кнопку складывания. Для того, чтобы  разложить  приклад,  необходимо нажать штатную кнопку раскладывания.

Внимание! Подвижные части телескопического механизма регулировки длины приклада необходимо чистить во время чистки карабина.

Более подробная проиллюстрированная инструкция находится в руководстве по эксплуатации.
