Кронштейн Б-2

Кронштейн Б-2

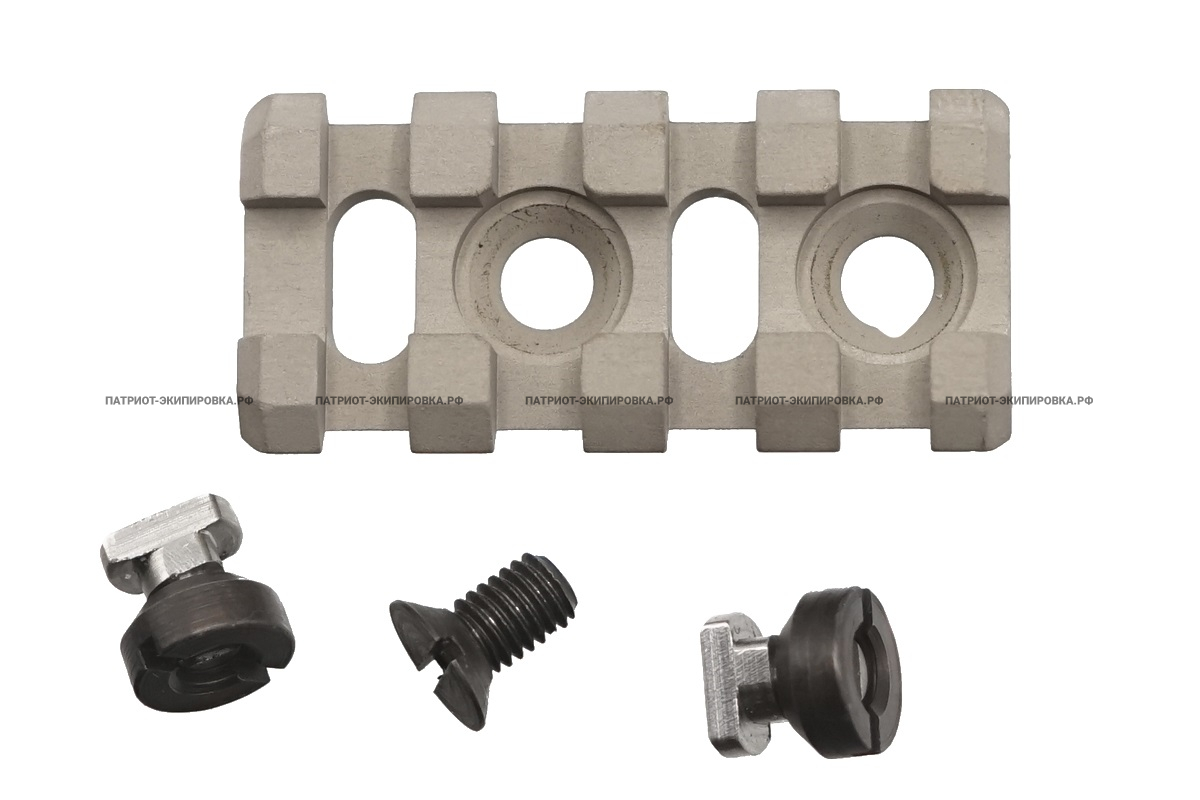

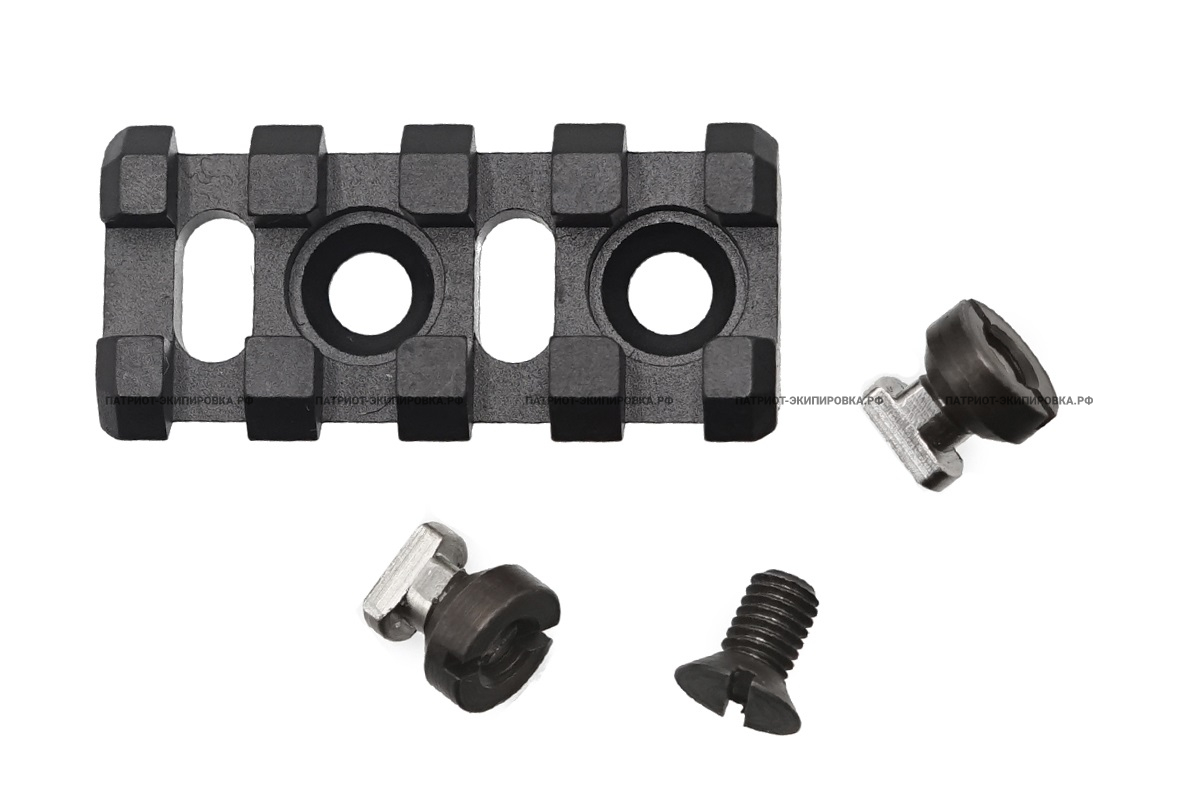

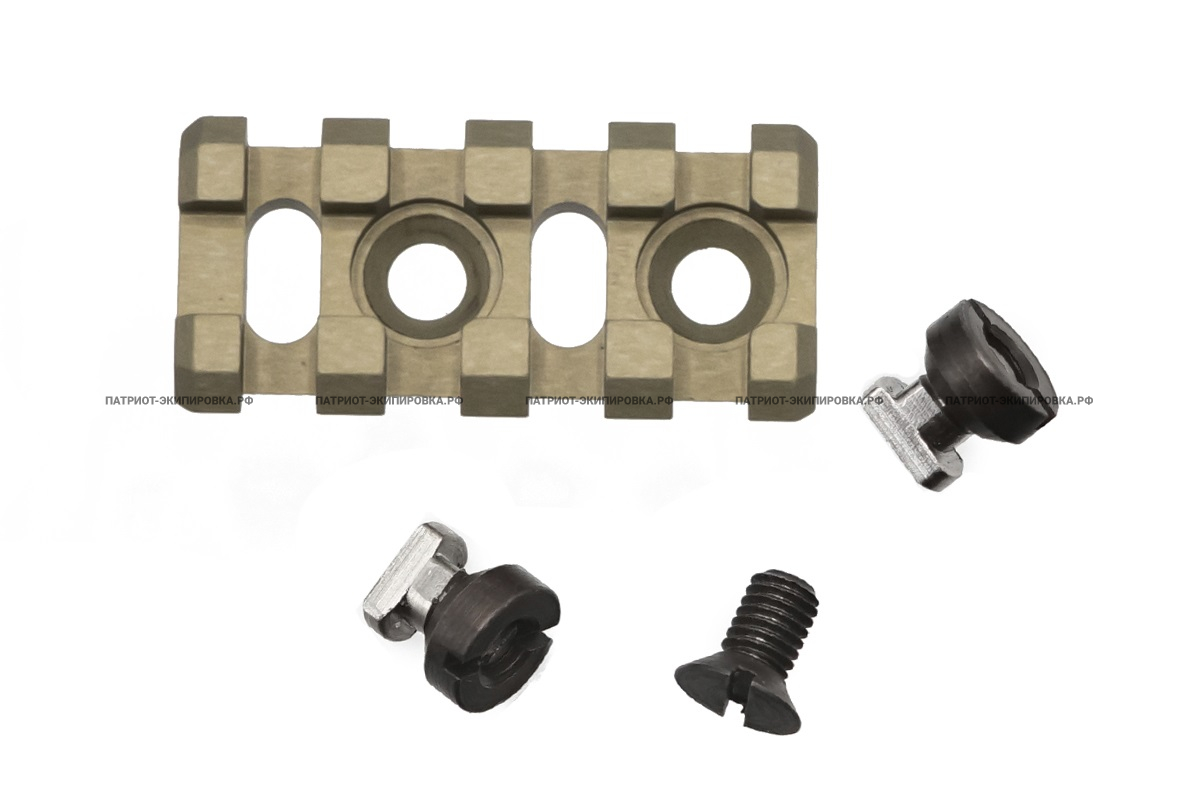

Кронштейн Б-2 является цельнофрезерованным изделием, изготовленным из сплава Д16Т с покрытием черного цвета или цвета пустыня.

Кронштейн Б-2 устанавливается на направляющую Базис(цевья серий "Спорт", "Джокер" , "Лидер" ; цевья с литерами "У" и "Л" в названии.)

Тем самым формирует на цевье дополнительную планку Пикатини , на которую можно крепить дополнительное оборудование:подствольный  фонарь,лазерный целеуказатель, сошки и другое оборудование.

Масса без элементов крепления (винтов, гаек, ключа): 10 ± 2 г

Габаритные размеры: (45х22х9) + 2 мм

Рабочий диапазон температур окружающего воздуха: от -50°С до +50°С

Гарантийный срок эксплуатации: 60 мес.

Комплектность поставки:

Для установки кронштейна Б-2 на цевьё необходимо:

1. Выбрать наиболее подходящее место на направляющей Базис.

2. Определить способ, который будет использоваться для фиксации кронштейна (кулачковый зажим или винт М5x9). Для фиксации кронштейна достаточно одного крепежного элемента. Возможно одновременное использование элементов крепления.

3. Совместить отверстия на направляющей Базис и кронштейне Б-2.

4. При использовании кулачкового зажима:
Установить кулачковый зажим на Б-2. Установить Б-2 на направляющую Базис таким образом, чтобы кулачковый зажим вошел в один из пазов направляющей Базис. Поворачиваем кулачковый механизм по часовой стрелке до упора. Для того, чтобы снять Б-2, необходимо повернуть гайку кулачкового механизма против часовой стрелки.
