Кронштейн Б-2Л

Кронштейн Б-2Л

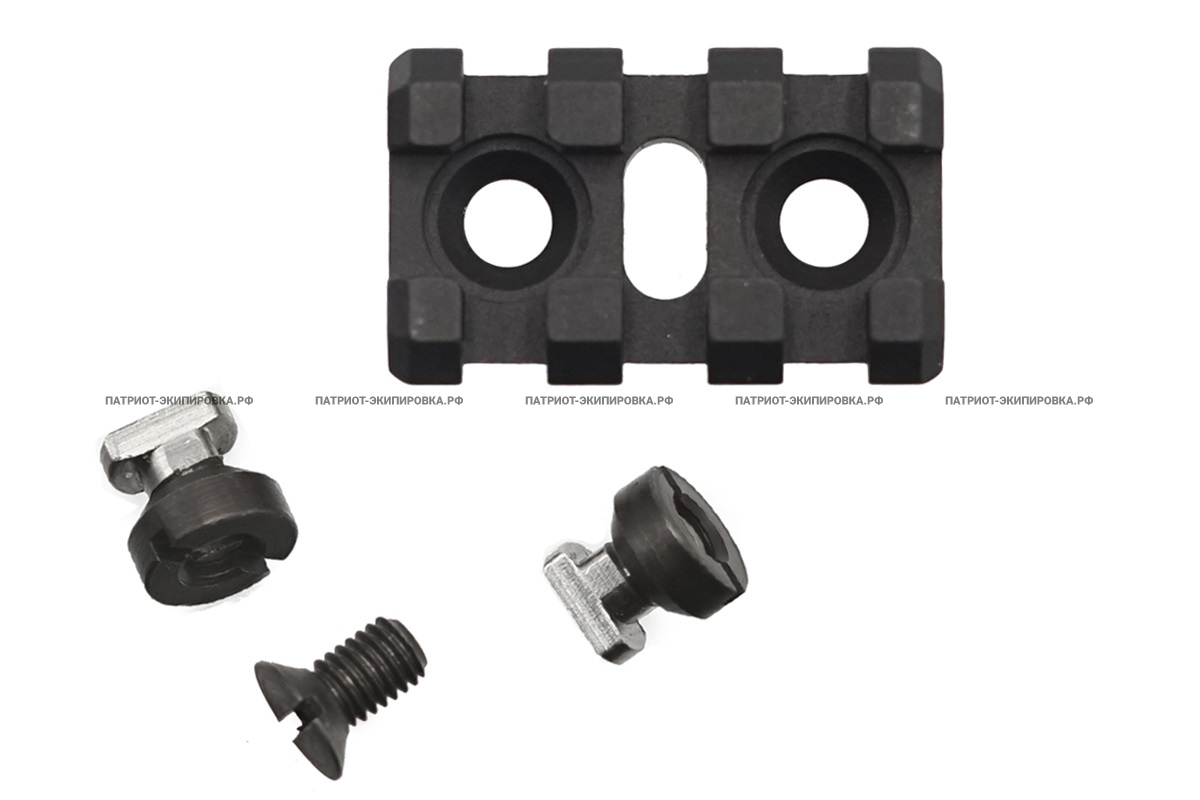

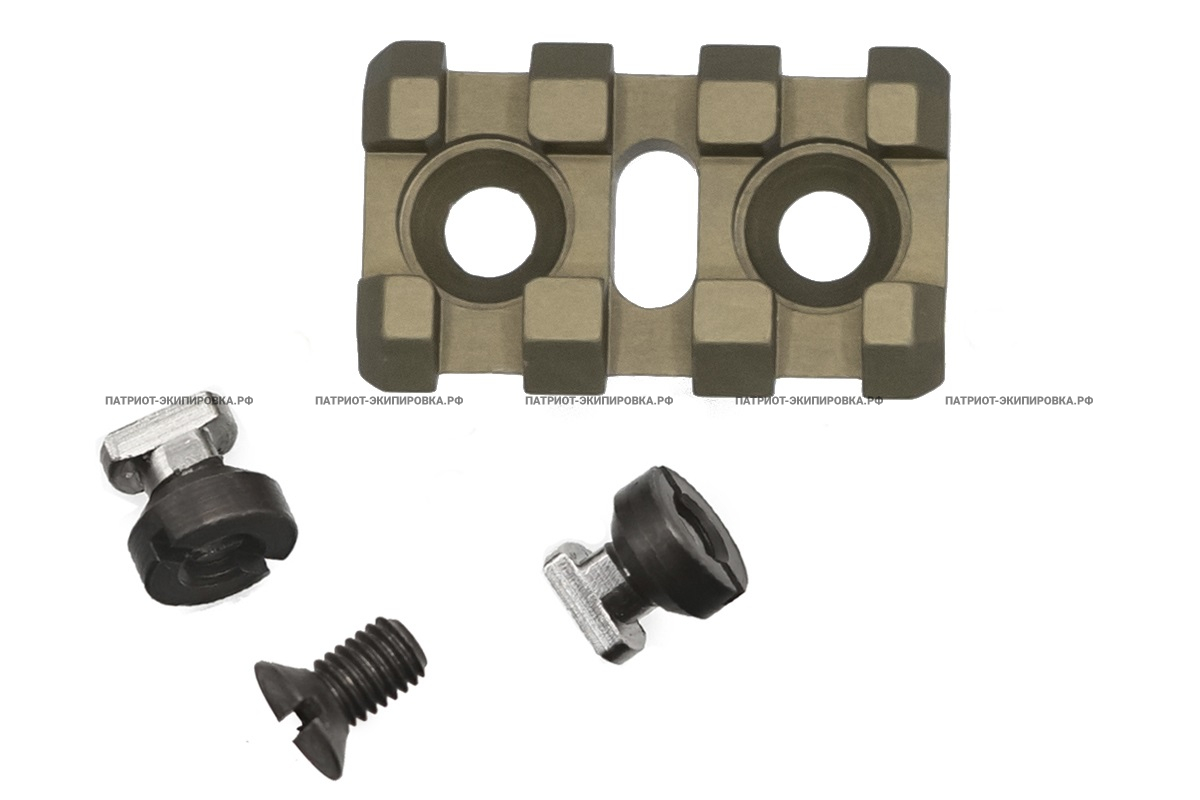

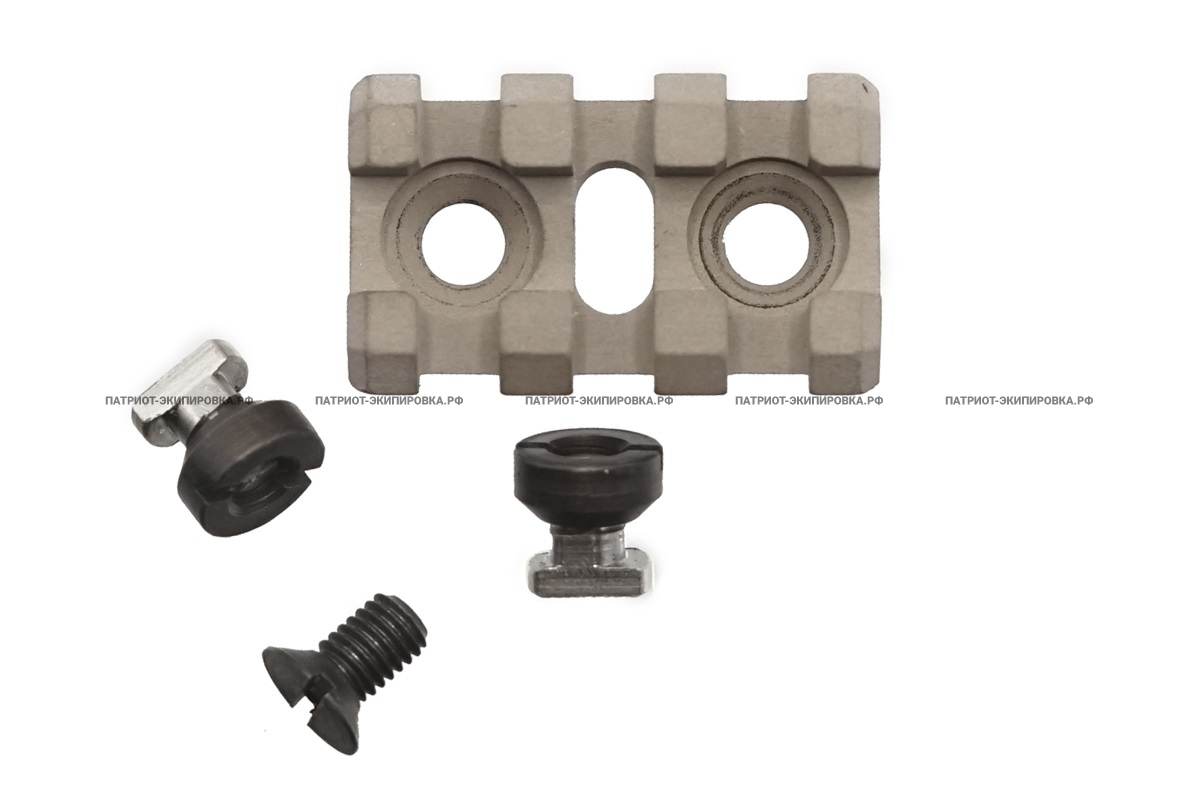

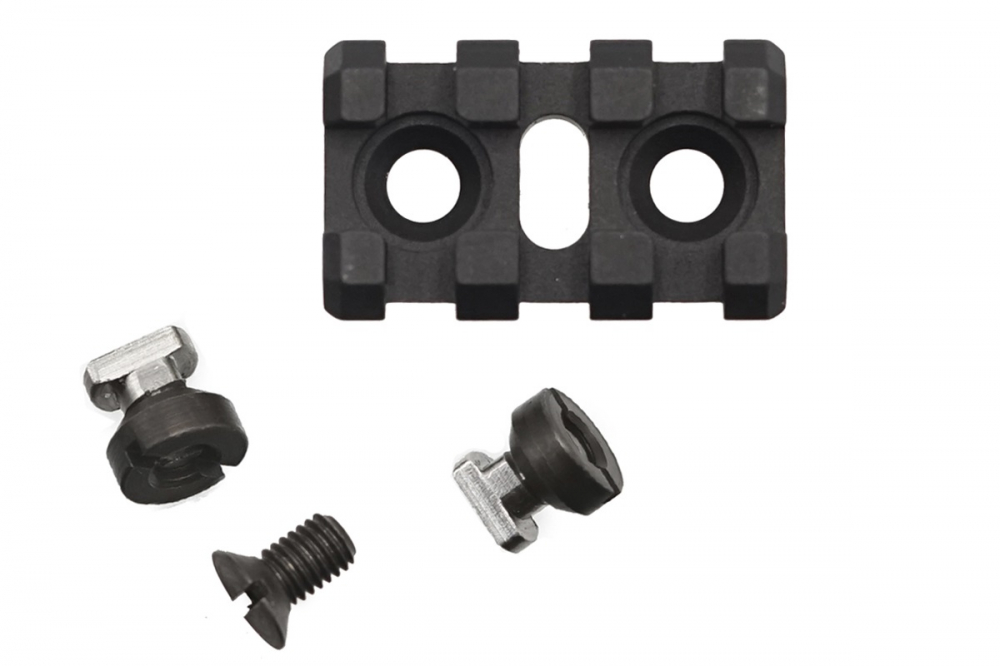

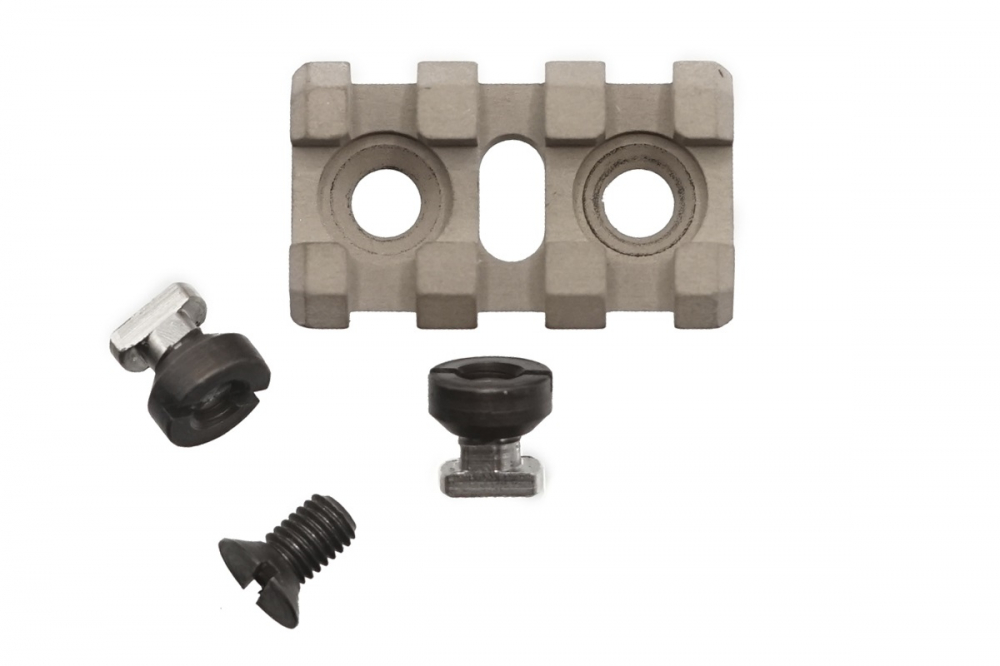

Кронштейн Б-2Л является цельнофрезерованным изделием, изготовленным из сплава Д16Т с покрытием черного цвета или цвета пустыня.

Кронштейн Б-2Л устанавливается на направляющую Базис(цевья серий "Спорт", "Джокер" , "Лидер" ; цевья с литерами "У" и "Л" в названии.)

Тем самым формирует на цевье дополнительную планку Пикатини , на которую можно крепить дополнительное оборудование:подствольный  фонарь,лазерный целеуказатель, сошки и другое оборудование.

Масса без элементов крепления (винтов, гаек, ключа): 15 ± 2 г

Габаритные размеры: (75х20х9) + 2 мм

Рабочий диапазон температур окружающего воздуха: от -50°С до +50°С

Гарантийный срок эксплуатации: 60 мес.

Комплектность поставки:

Кронштейн Б-2Л1 шт
Кулачковый зажим2 шт
винт М5x91 шт
Руководство по эксплуатации1 шт


Для установки кронштейна Б-2Л на цевьё необходимо:

1. Выбрать наиболее подходящее место на направляющей Базис.

2. Определить способ, который будет использоваться для фиксации кронштейна (кулачковый зажим или винт М5x9). Для фиксации кронштейна достаточно одного крепежного элемента. Возможно одновременное использование элементов крепления.

3. Совместить отверстия на направляющей базис и кронштейне Б-2Л.

4.1 При использовании кулачкового зажима: установитькулачковый зажим на Б-2Л. Гайка зажима не должна быть плотно закручена, для того чтобы кулачковый механизм мог свободно повернуться в направляющей Базис.Повернуть при помощи отвертки кулачковый механизм по часовой стрелки до упора.Кулачок должен развенрнуться на 90 гр.
Для того, чтобы снять Б-2Л необходимо повернуть гайку кулачкового механизма против часовой стрелки.

4.2 Если на цевье установлены верхние кронштейны, кронштейн Б-2 можно установить в месте крпеления кронштейна к цевью винтом М5x9.

Более подробная проиллюстрированная инструкция находится в руководстве по эксплуатации.
