Кронштейн Б-20У

Кронштейн Б-20У

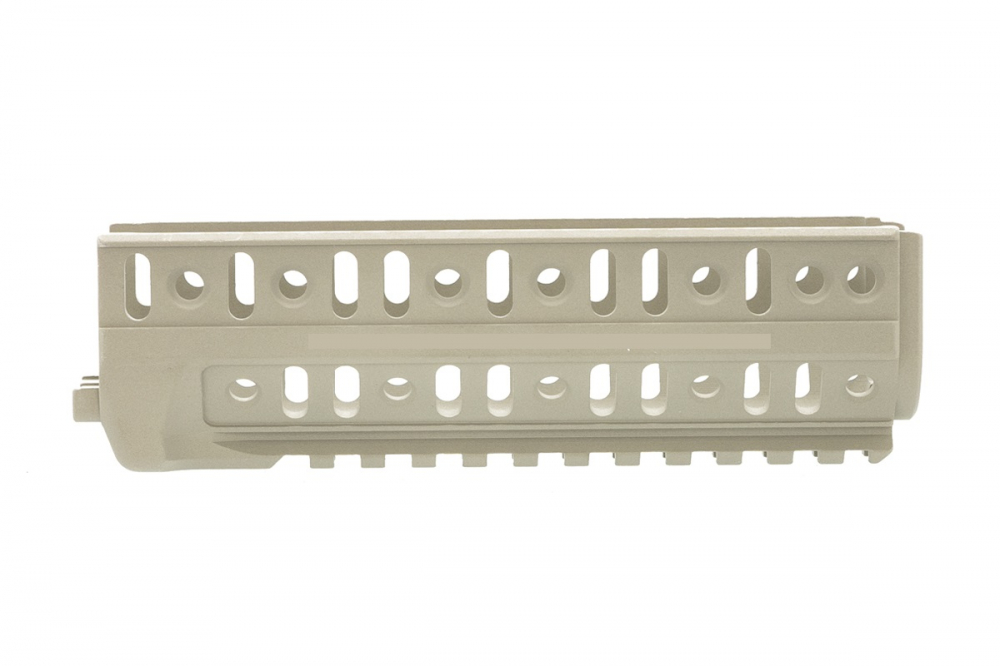

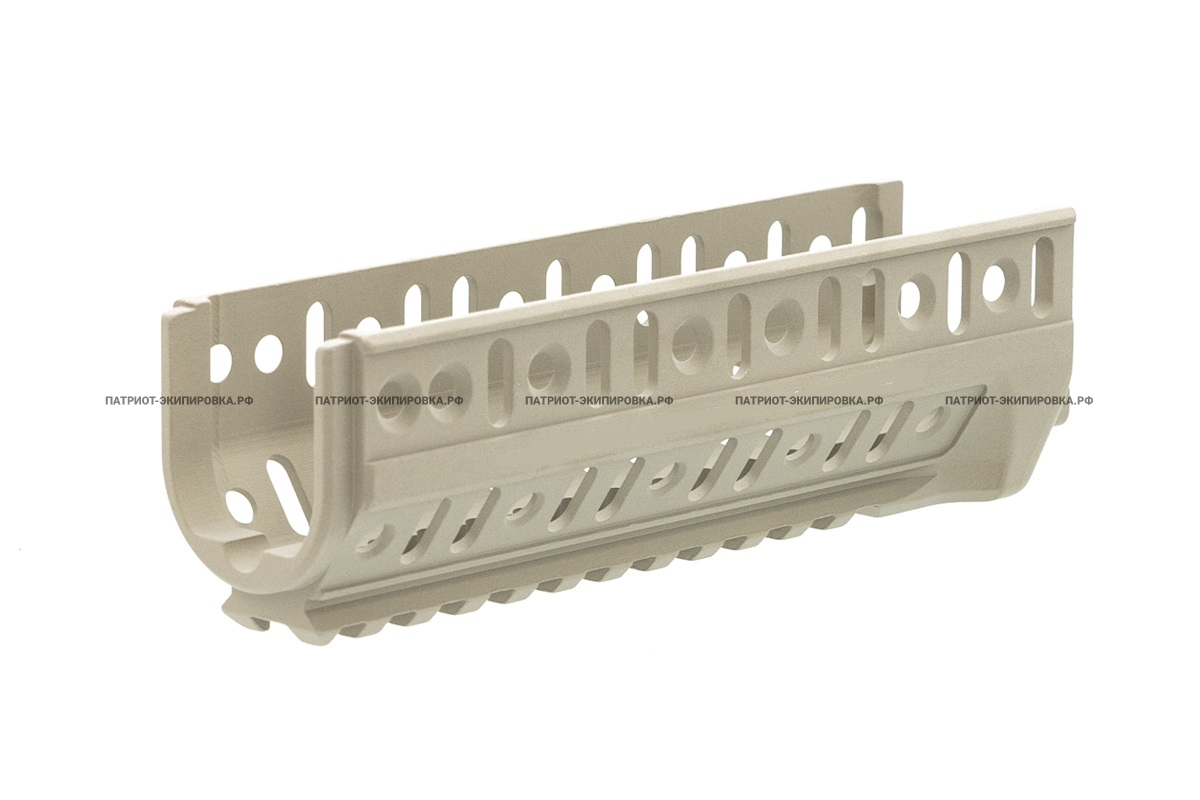

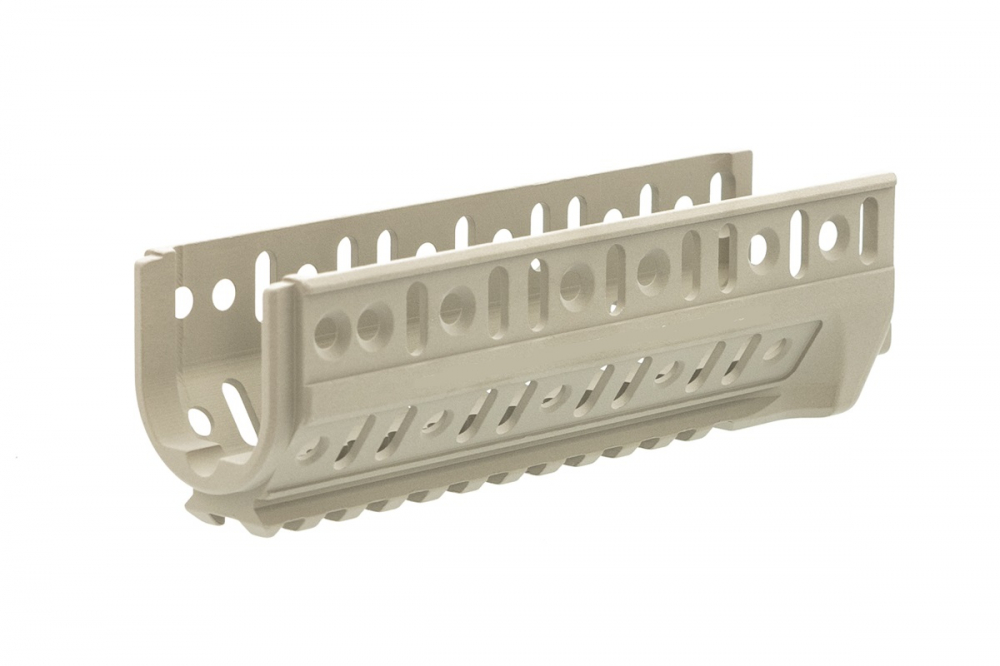

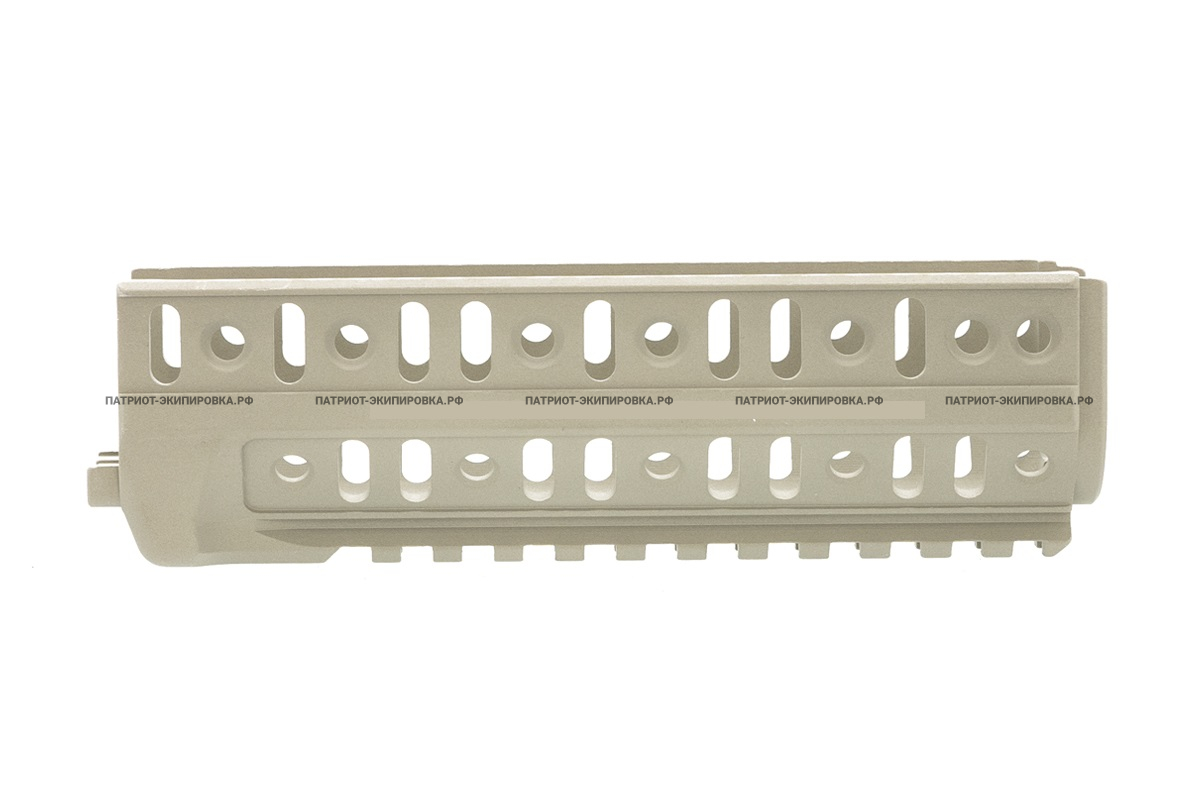

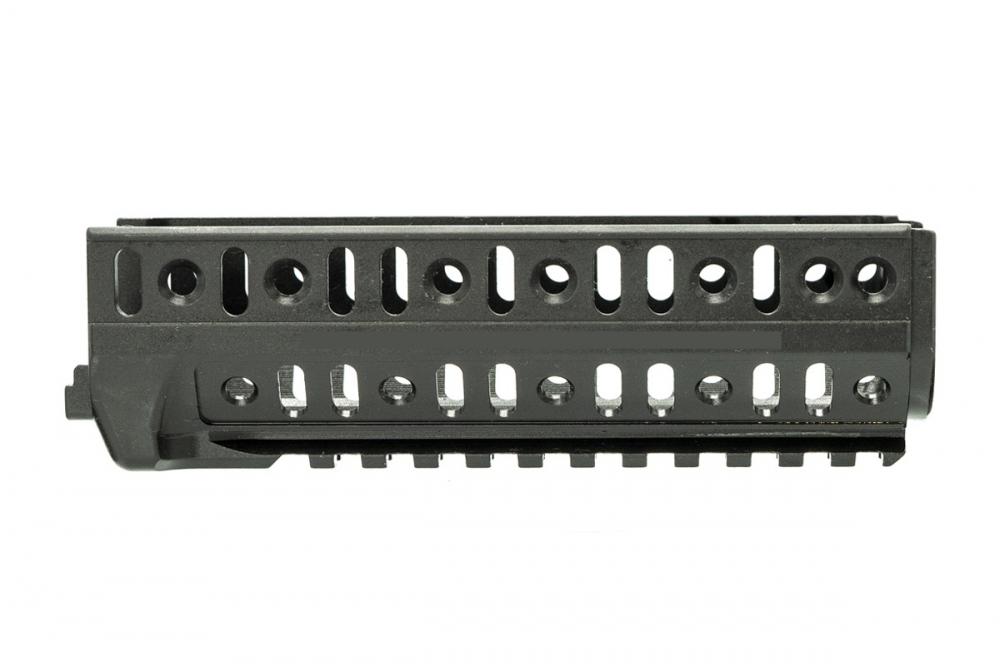

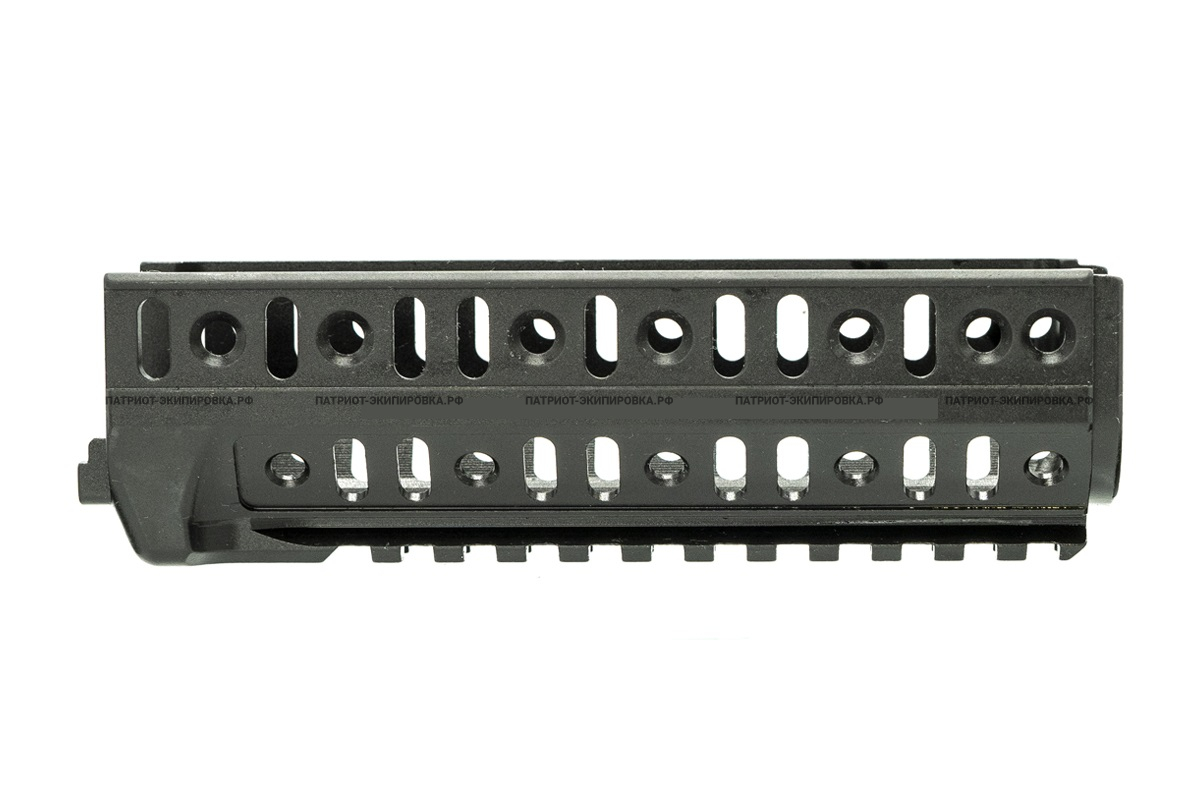

Кронштейн "Цевье Б-20У" - цельнофрезерованное изделие из сплава Д16Т, с покрытием черного цвета или цвета пустыня.

Устанавливается на место штатного цевья РПК или карабинов на его основе. Совместим с кронштейном над газоотводной трубкой Б-19РПК.

Формирует планку Пикатинни в нижней части цевья, которая позволяет крепить дополнительное оборудование на оружие: подствольные фонари, ЛЦУ, рукоятки, дополнительные кронштейны и тд.

По бокам имеется направляющая Базис для установки кронштейнов и аксессуаров, совместимых с направляющей Базис. Это дополнительные планки Пикатинни: Б-2У (75 мм), Б-2 (45 мм), Б-2Л (35 мм), Б-2М (15 мм); антабки: А-1Л, А-2Л; упоры РЛ-1; рукоятки РК-0Л, РК-1Л, РК-2Л, РК-4Л, РК-6Л; кронштейны Б-9Л; накладки на Базис НПН-2.

Преимущества при эксплуатации:

• Прочность
• Улучшает охлаждения ствола оружия
• Возможность крепления дополнительного оборудования

Исполнения:

• Б-20У В2.0
• Б-20У В2.1

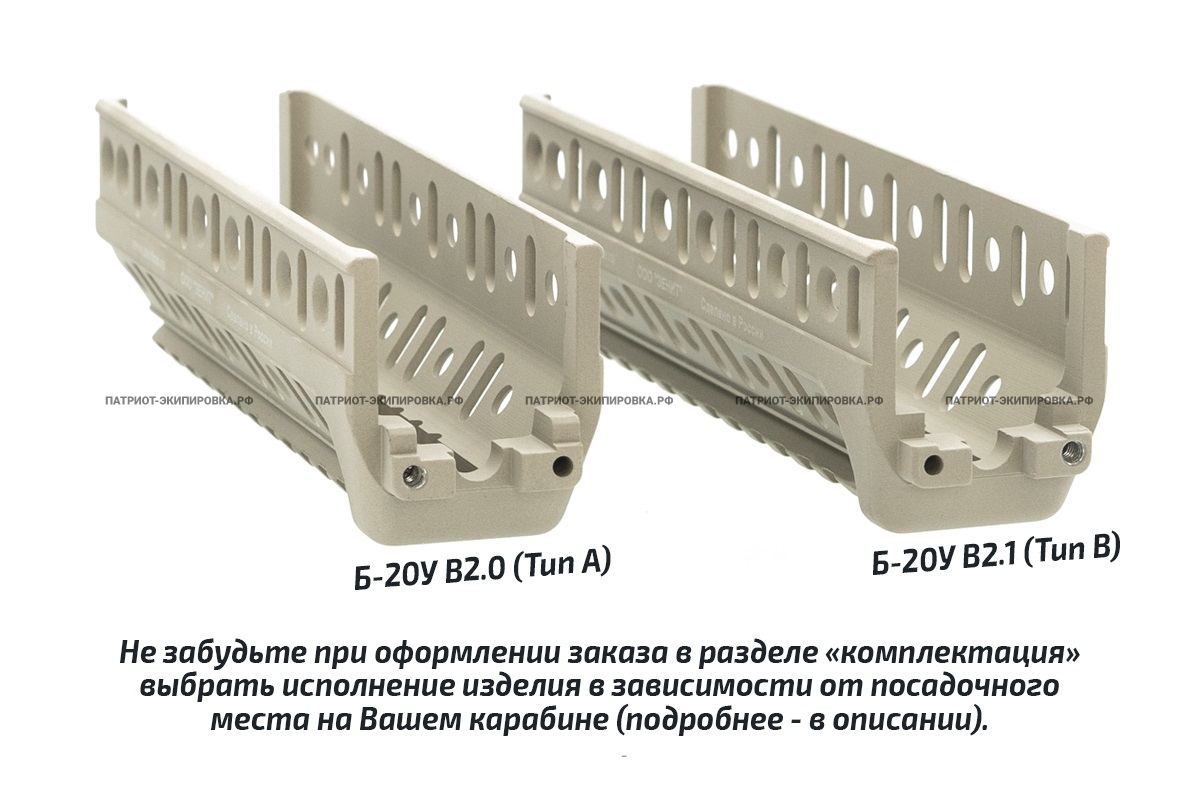

Изделие выпускается в двух модификациях в зависимости от посадочного места.
У разных карабинов посадочные места могут отличаться, поэтому перед покупкой сверьте внешний вид Вашего штатного цевья с фото. Возможны два типа: тип А с более широким посадочным местом и тип B с более низким посадочным местом. Типу А соответствует исполнение Б-20У В.2.0, Типу B - Б-20У В.2.1.


Габаритные размеры : (165х47х42) + 5мм

Масса: 127 + 10 г

Рабочий диапазон температур окружающей среды: от -50°С до +50°С

Гарантийный срок хранения и эксплуатации: 60 мес.

Комплектность поставки:

• Кронштейн "Цевьё Б-20У" - 1 шт.
• Руководство по эксплуатации - 1 шт.

Для установки на оружие необходимо:
1. Произвести неполную разборку оружия и снять штатное цевье
2. Установить вместо штатного цевья кронштейн "Цевье Б-20У", произвести сборку оружия
3. Кронштейн "Цевье Б-20У" должно устанавливаться на штатное место в паз ствольной коробки оружия очень жестко, для этого необходимо:

• надеть на Б-20У штатную шайбу антабки
• совместить свободный конец Б-20У с пазом ствольной коробки
• положив на шайбу антабки деревянную или металлическую проставку, молотком забить Б-20У в ствольную коробку оружия
• произвести сборку оружия

4. Для установки Б-20У в ствольную коробку оружия не следует пилить его напильником, так как это может привести к образованию люфта в месте соединения цевья со ствольной коробкой


Жесткость посадки цевья определяет жесткость крепления прицельных приспособлений, что влияет на точность выстрела.
