Кронштейн над ствольной коробкой Б-13

Кронштейн над ствольной коробкой Б-13

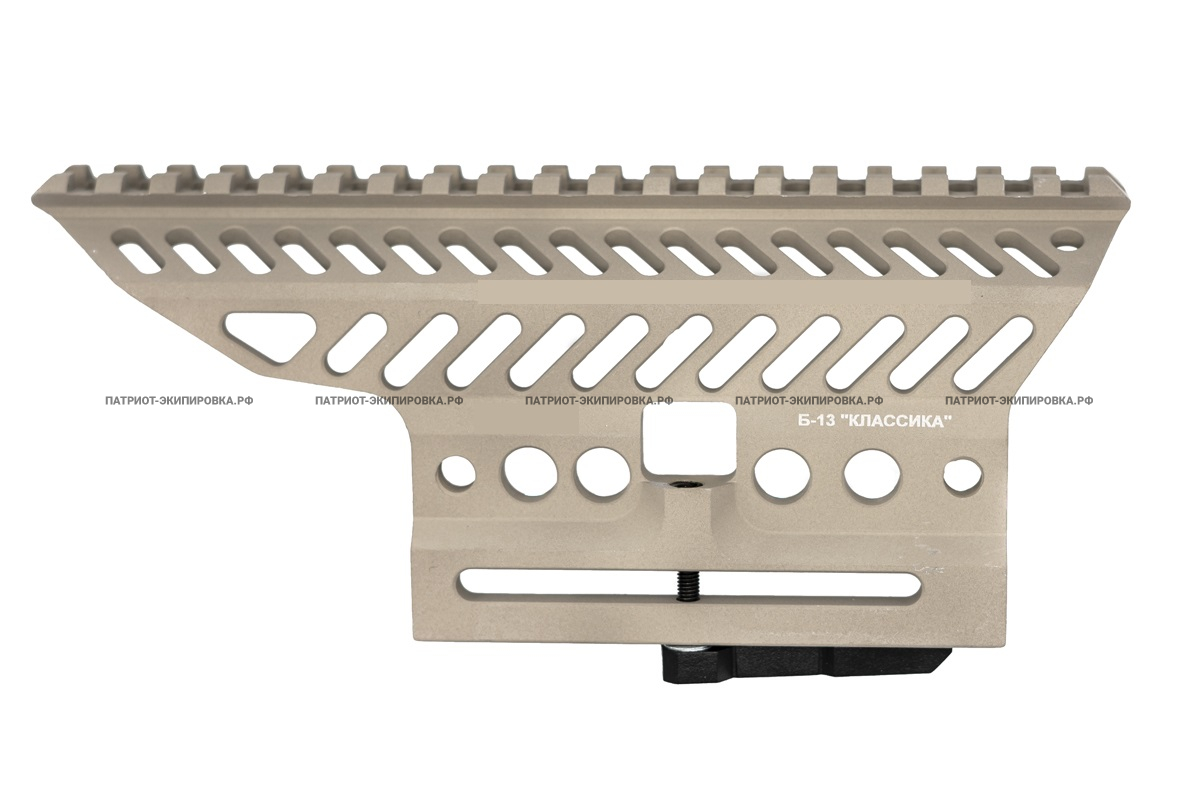

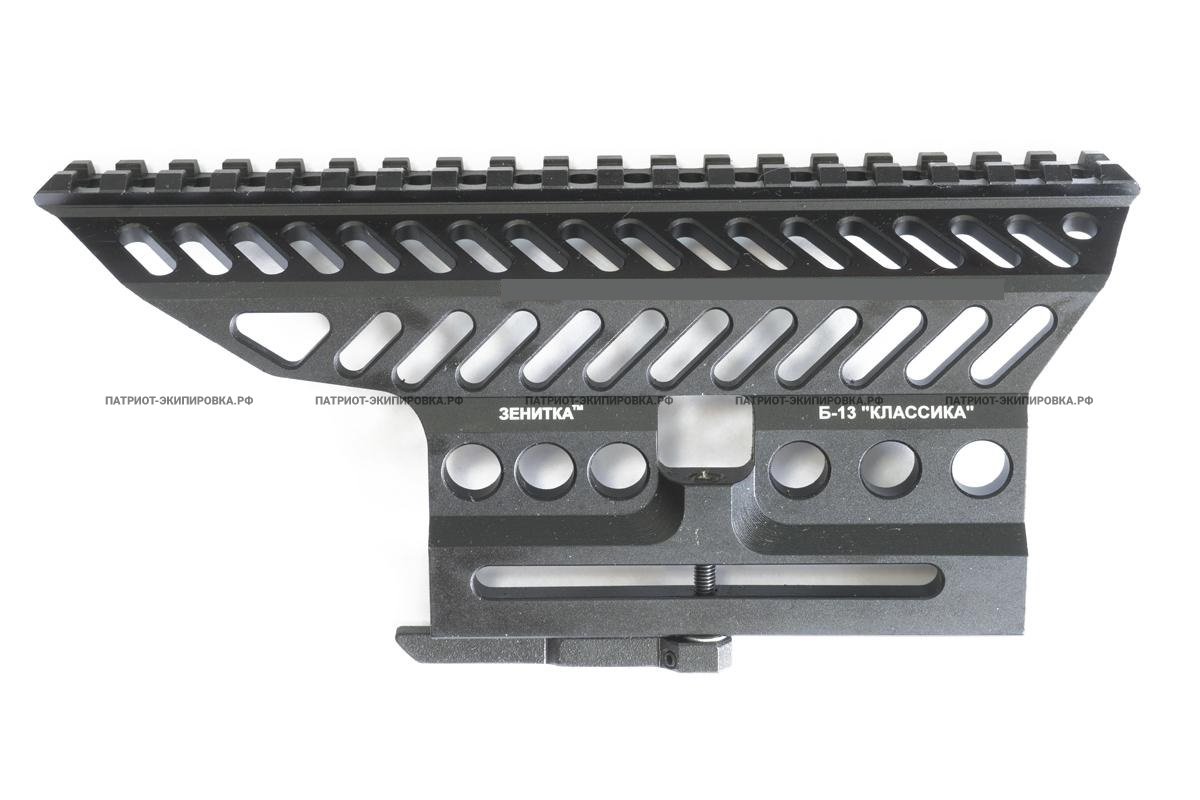

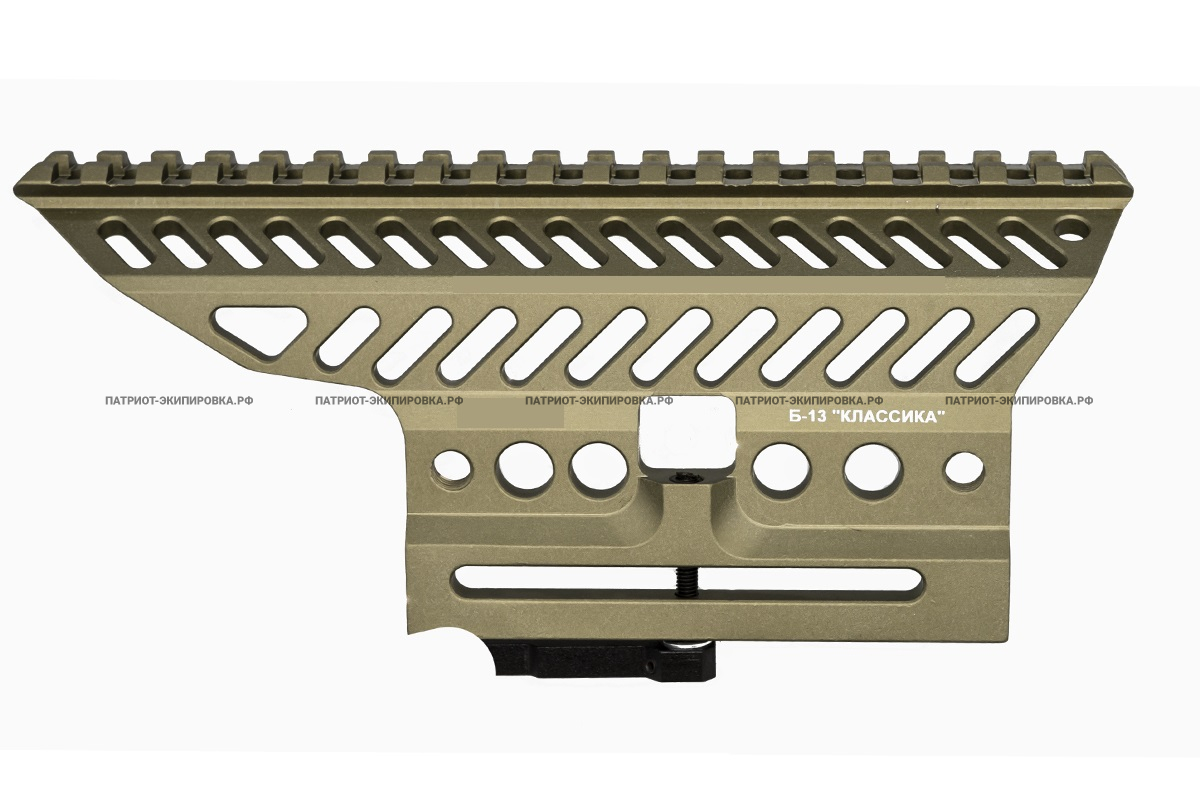

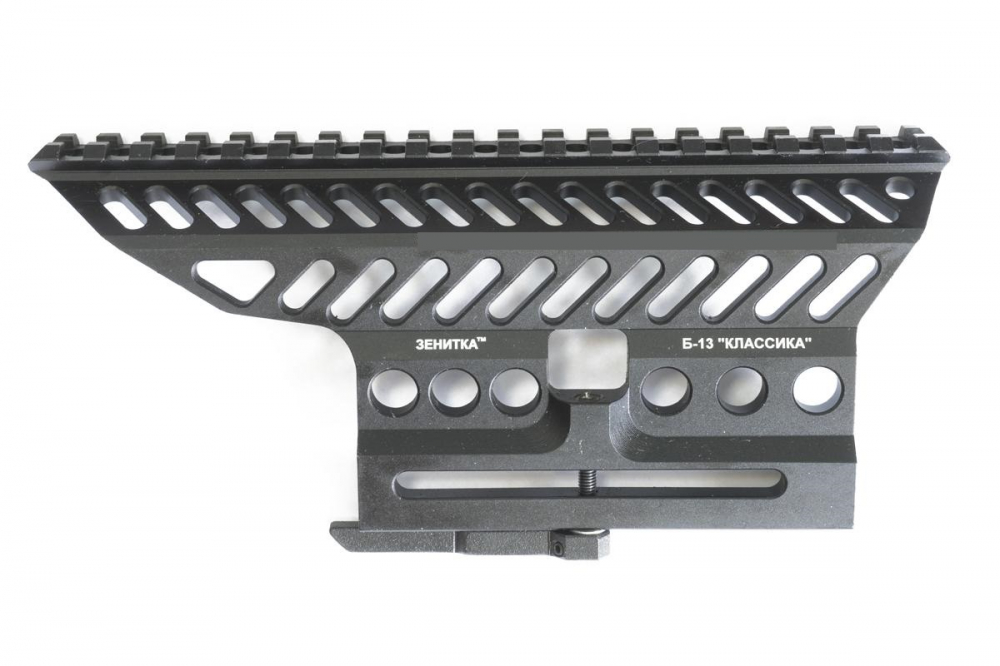

Кронштейн над ствольной коробкой Б-13 является цельнофрезерованным изделием, изготовленным из сплава Д16Т с покрытием черного цвета или цвета пустыня.

Кронштейн над ствольной коробкой Б-13 устанавливается на штатную базу "Ласточник хвост", расположенную на ствольной коробке АК 103, 104, 105, 74М, 74С, АКМС, АКМ, карабинов Сайга МК, Сайга МК-03, Сайга 410, и обеспечивает установку на оружие прицельных приборов.

Формирует планку Пикатинни над ствольной коробкой оружия.

Позволяет устанавливать на оружие, как отдельные оптические прицельные приборы, так и комбинацию приборов.

Преимущества при эксплуатации:

• небольшой вес и прочность;
• при одновременном использовании с прикладами ПТ-1 или ПТ-1С можно сложить приклад с фиксацией с установленным на карабин кронштейном Б-13;
• возможность быстрой установки на оружие и снятия с оружия;
• возможность двойной фиксации на штатной базе "Ласточкин хвост";
• при установке на оружие не закрывает штатное прицельное приспособление оружия.

Масса: 175 ± 5 г

Габаритные размеры: (88х45х200) ± 5 мм

Длина планки Пикатинни: 200 ±5 мм

Рабочий диапазон температур окружающего воздуха: от -50°С до +50°С

Гарантийный срок хранения и эксплуатации: 60 мес.

Комплектность поставки:

Для установки на оружие необходимо:

1. Установить рычаг-фиксатор кронштейна в положение "открыто".

2. Надеть Б-13 на боковую планку ствольной коробки оружия, сдвигая Б-13 от приклада к стволу.

3. Повернуть рычаг-фиксатор кронштейна в положение "закрыто", после чего проверить фиксацию кронштейна на боковой планке ствольной коробки.

4. Если после поворота рычага-фиксатора кронштейна в положение "закрыто" Б-13 не зафиксировался или зафиксировался недостаточно жестко на боковой планке ствольной коробки, необходимо произвести следующие действия:

• перевести рычаг в положение "открыто",
• шестигранным ключом ослабить стопорный винт, расположенный на рычаге,
• винтом внутри рычага с помощью другого ключа добиться момента начала фиксации Б-13 на боковой планке ствольной коробки и закрутить ключом стопорный винт,
• повернуть рычаг-фиксатор в положение "закрыто".
